蜗轮蜗杆式房屋齿轮箱结构设计

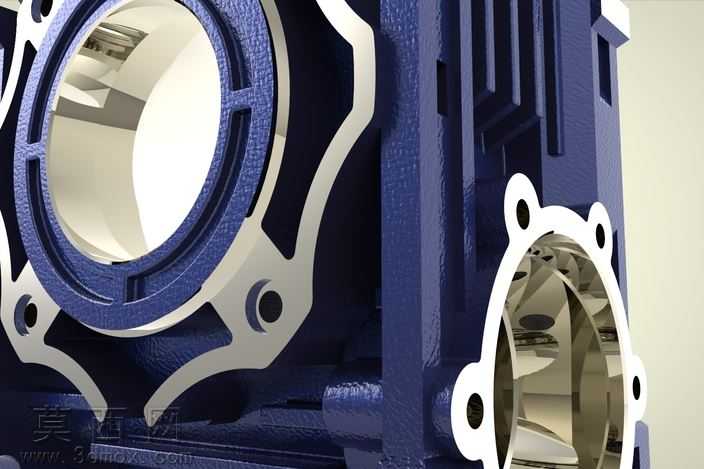

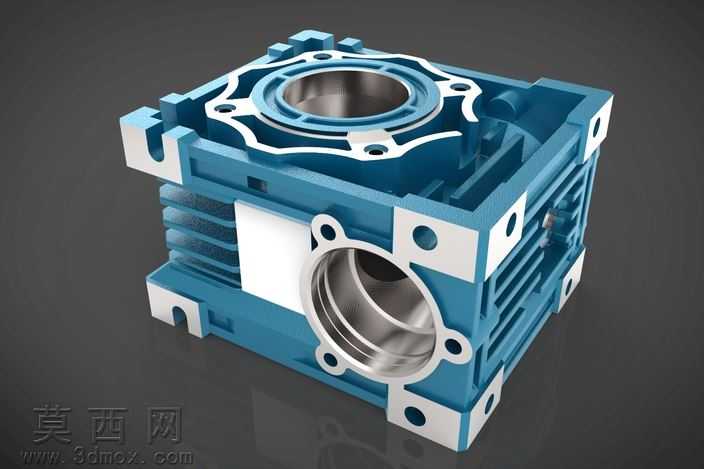

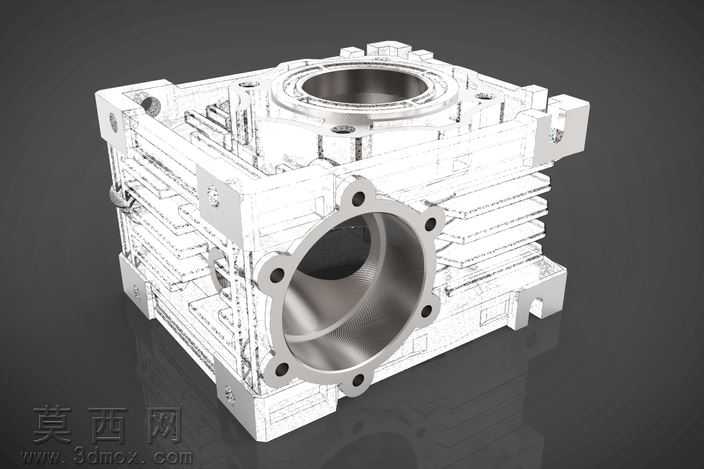

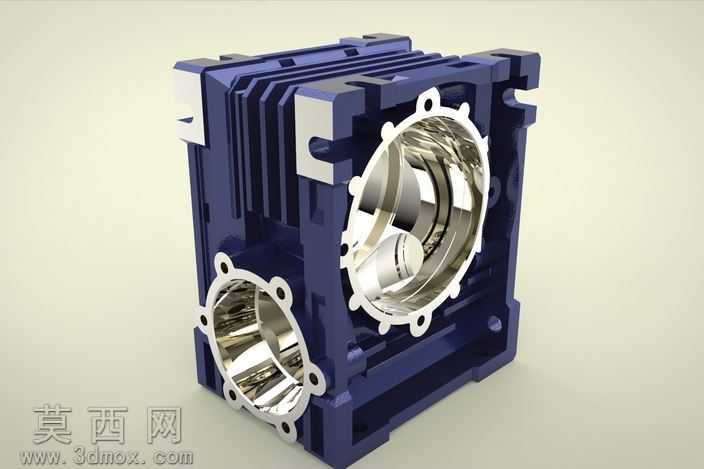

本作品为蜗轮蜗杆结构的房屋齿轮箱三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对齿轮箱的整体安装基准进行定位，确定箱体各轴系的空间坐标关系，保证输入轴与输出轴的垂直交错布局符合蜗轮蜗杆传动的空间啮合要求。建模过程中优先完成箱体主体的基体特征绘制，通过拉伸、切除命令构建箱体的核心型腔，预留出蜗轮、蜗杆的装配容纳空间，同时在箱体侧壁设计阵列式散热筋结构，通过等距阵列命令保证散热筋的间距均匀、厚度一致，既提升箱体的结构刚性，也能在齿轮箱运行过程中增大散热面积，降低传动过程中的温升影响。针对箱体的各安装端面，建模时严格控制端面的平面度公差，在轴承安装孔位处设计同轴的凸台定位结构，凸台边缘预留密封件安装槽位，保证后续轴承装配的同轴度与密封性能。箱体边角位置设计有带安装孔的连接支耳，支耳处做圆角过渡处理避免应力集中，安装孔位内嵌金属衬套的装配限位结构，提升安装连接的结构强度。材质与渲染阶段，为箱体主体赋予蓝色哑光铸铁材质，调整材质的粗糙度参数还原铸造箱体的表面质感，对各安装端面、轴承内孔位置赋予金属切削加工后的亮面金属材质，通过材质区分清晰展现加工面与非加工面的结构差异，场景内添加柔和的环境漫反射光源，搭配定向补光突出箱体的棱边结构与内部型腔细节，渲染输出时开启环境光遮蔽效果，强化各结构连接处的层次感，直观呈现齿轮箱的整体装配形态与结构细节。设计过程中充分考虑齿轮箱的装配工艺性，箱体的分型面设置在最大轮廓位置，方便后续模具开模生产，各内部型腔的过渡位置均设计工艺圆角，避免加工过程中出现应力集中问题，轴承孔位的退刀槽、密封槽结构均按照机械设计标准参数绘制，保证模型可直接对接后续的工程图生成与生产加工环节，完整还原了蜗轮蜗杆齿轮箱的结构特点与设计细节。
