手持式气动喷涂作业喷枪结构设计

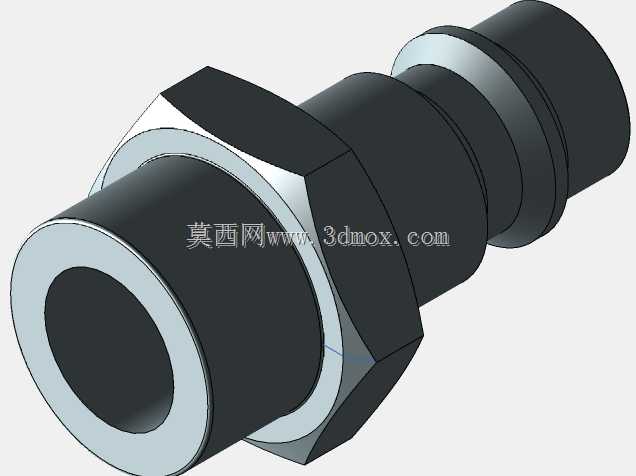

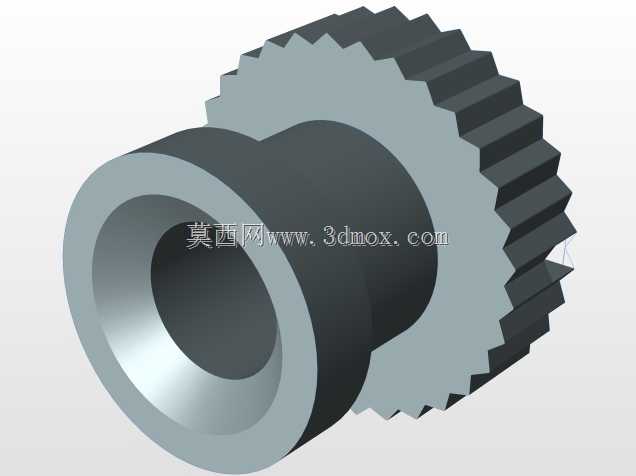

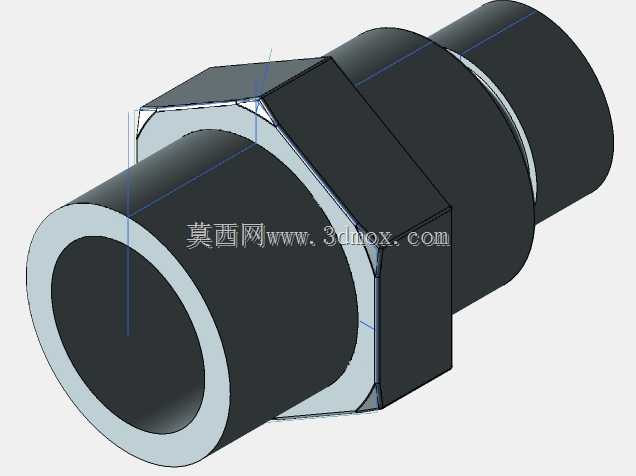

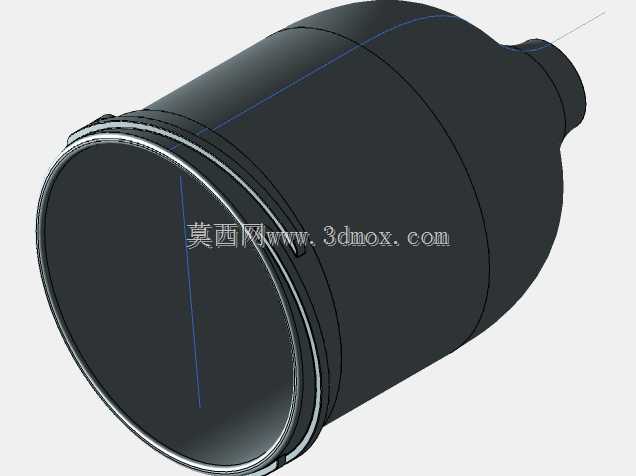

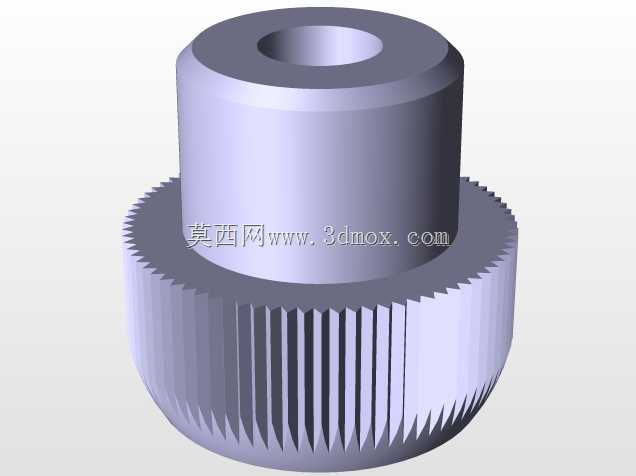

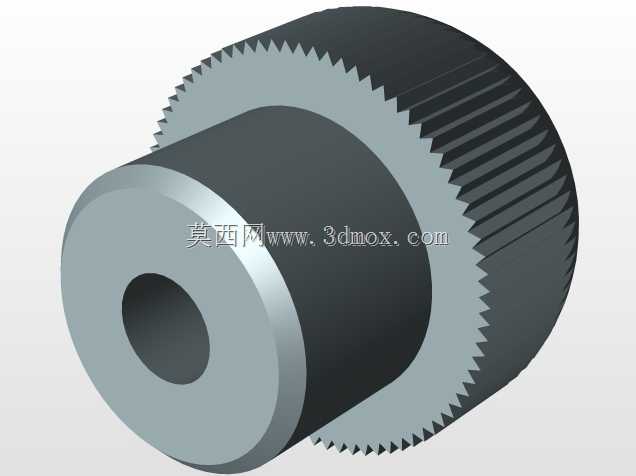

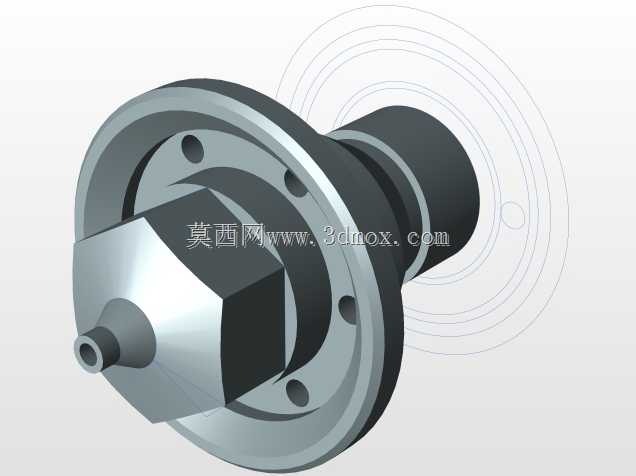

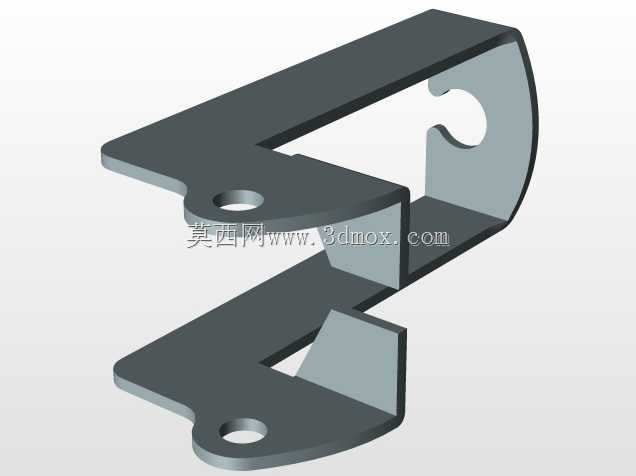

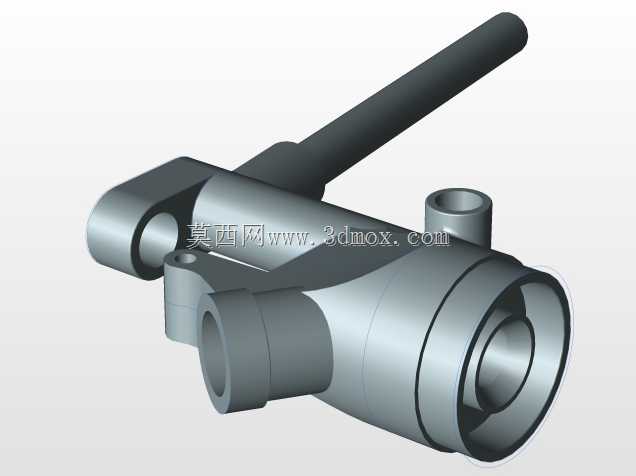

这款喷枪的三维结构设计，核心围绕涂装作业场景的实际操作需求展开，日常可覆盖五金工件表面喷漆、家具木器涂装、小型零部件补漆、汽修钣喷等多类作业场景，是表面处理工序里的核心手持作业工具。从功能特性来看，结构设计上优先考虑了握持操作的平衡性，枪身主体的重心落在握持区域中心位置，作业时长时间持握不会出现明显的腕部负载偏移，扳机的行程设置匹配常规手指发力区间，扣动过程的阻尼变化均匀，从初始供气到涂料喷出的触发节点清晰，不会出现误触发或者行程虚位过大的问题。设计思路上没有采用冗余的异形结构，整体走实用化的工程路线，枪身的流道布局做了平滑过渡处理，涂料从进料接口到喷嘴的路径没有直角弯折区域，能减少涂料残留堆积，降低作业后清洗的难度，同时避免流道突变造成的涂料喷出压力波动，保证喷涂扇面的均匀性。喷嘴组件采用可快拆的配合结构，不同口径的喷嘴可以直接替换，适配不同粘度的涂料作业需求，从低粘度的清漆到高粘度的底漆都能匹配对应的出料流量。气路接口设置在枪身尾部下方，和涂料接口保持足够的安全间距，不会出现管路干涉的问题，接口的安装边界预留了常规快插接头的装配空间，不需要额外加工转接件就能直接对接车间常用的气管接头。外形尺寸上，枪身总长度控制在单手握持的舒适区间，握持部位的直径匹配成年人手掌的抓握范围，枪身下方的涂料杯安装位做了限位结构，安装后不会出现转动偏移，装满涂料后的重心偏移量控制在合理范围内，不会出现头重脚轻影响操作精度的问题。扳机的护圈尺寸预留了戴劳保手套操作的空间，冬季作业戴厚手套也能正常扣动操作，不会出现卡滞。枪身的密封配合面都做了平面度公差约束，装配后不会出现漏气、漏漆的问题，各个调节旋钮的阻尼设置合理，调节喷涂扇面宽度、涂料流量、气压大小的时候，档位反馈清晰，作业过程中不会因为设备震动出现参数偏移。整体结构没有易损的薄弱悬臂结构，日常放置或者轻微磕碰不会造成结构变形，能适配车间复杂的作业环境。
