G36步枪战术枪托结构三维设计

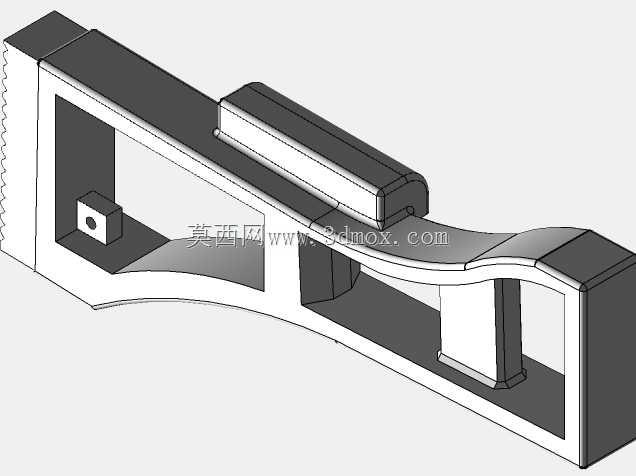

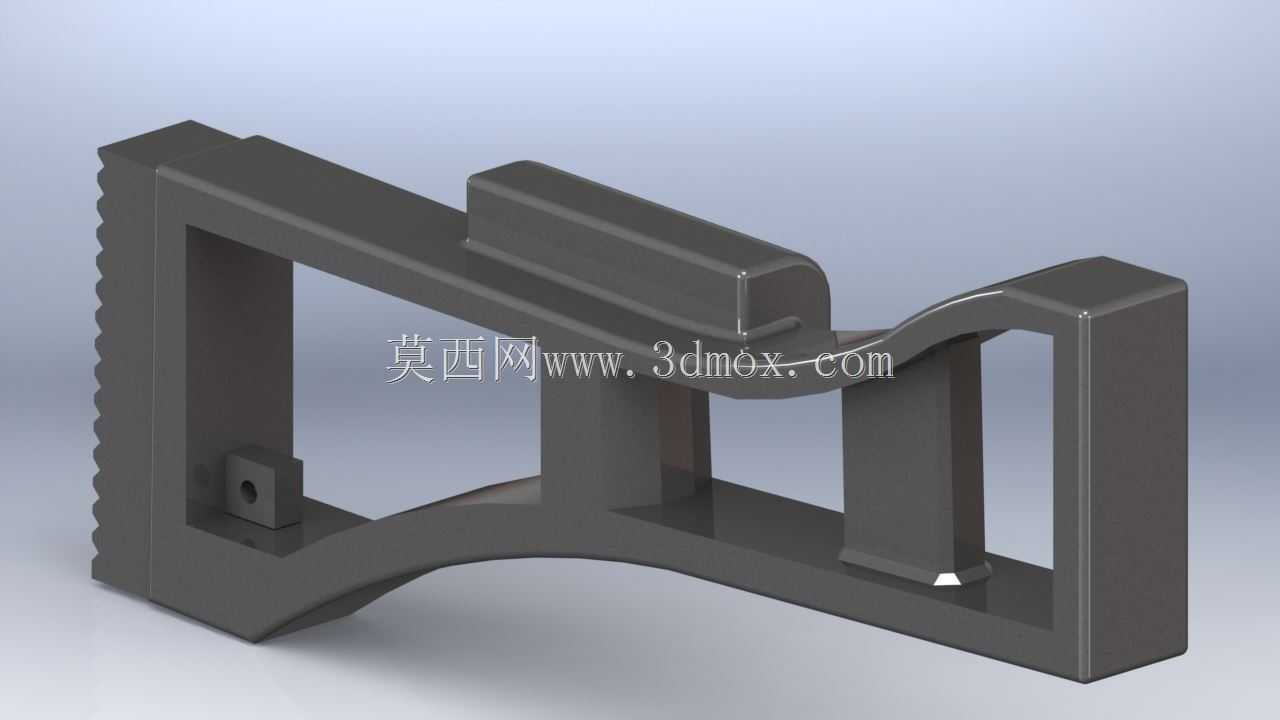

该结构件为轻武器系统配套的枪托部件，适配G36风格步枪的战术使用需求，在轻武器装备体系中承担抵肩缓冲、握持稳定、附件拓展的核心作用，广泛应用于民用射击运动、战术训练装备、影视道具制作等场景。从结构设计逻辑来看，整体采用框架式镂空构型，在保证结构强度的前提下最大限度降低部件自重，避免全枪重心过度后移影响据枪稳定性。部件左侧设置的锯齿状防滑纹路，对应射手贴腮位置的接触需求，可在连续射击、手部出汗或佩戴战术手套操作时，增大接触面摩擦力，防止贴腮位置滑移影响瞄准精度。部件中部的弧形过渡曲面完全贴合人体工学设计，匹配射手抵肩时的胸肩轮廓曲线，分散后坐力传递过程中的局部压强，降低长时间据枪的疲劳感。部件内侧设置的两处竖向支撑肋，沿射击时的后坐力传递方向布置，可将抵肩时的冲击力均匀分散至整个框架结构，避免局部应力集中导致的结构形变或断裂，支撑肋的厚度经过受力仿真校核，在常规使用强度下形变量控制在0.1mm以内，不会影响部件与机匣的连接精度。部件前端下方的带孔凸台为附件安装接口，可适配快拆式背带环、枪托底板调节块等拓展配件，安装孔位的公差配合按照轻武器接口标准设计，与标准配件的装配间隙控制在0.05mm以内，保证附件安装后无旷量。从安装边界来看，该部件前端的连接卡槽完全匹配G36系列步枪机匣尾部的标准接口尺寸，安装时无需额外修改机匣结构，可直接完成快拆装配，整体外形尺寸适配常规步枪枪托的长度区间，抵肩长度符合成年人据枪的舒适距离，既不会因长度过大导致据枪时手臂过度伸展，也不会因长度过短导致瞄准基线过近影响视野。部件表面的圆角过渡处理，可避免操作过程中尖锐棱角划伤射手或勾挂战术装具，所有非配合面的表面粗糙度按照实用级标准处理，兼顾加工成本与使用手感。
