装配线用定扭矩拧紧作业工具结构

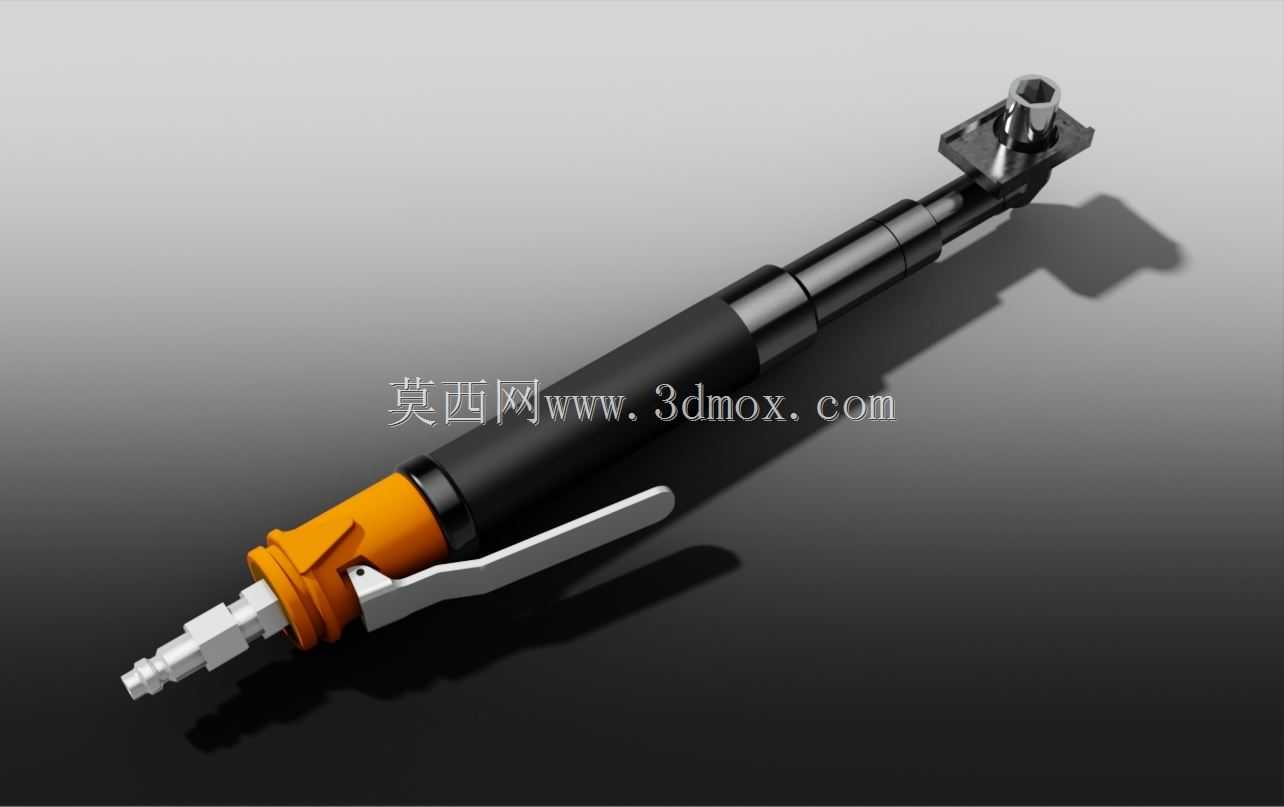

在汽车零部件、消费电子、小型机电产品的装配产线工位上，定扭矩紧固是保障装配一致性、避免螺纹连接件预紧力不足或过拧滑牙的核心工序，这类扭矩枪就是适配该类工位的手持作业工具，区别于普通气动螺丝刀，它的核心作用是在拧紧螺纹副时精准控制输出扭矩，当扭矩达到工艺设定阈值时自动断气停转，保证每一颗紧固件的预紧力都落在工艺要求区间内，避免人工施力不均带来的装配质量波动。从结构设计来看，这款扭矩枪采用直柄带侧置操作拨杆的布局，握持段做了防滑包覆处理，作业时操作人员单手握持即可完成对位、按压启动、拧紧完成的全流程操作，拨杆的位置刚好落在握持手的食指活动范围内，不需要大幅度调整手势就能触发启停，长时间重复作业的疲劳度更低。枪体前端是快换式批头接口，适配标准六角传动批头，可以根据不同规格的螺栓、螺钉快速更换工作头，接口处做了防脱锁止结构，避免作业过程中批头飞出造成安全隐患。枪体尾部是气源接入端，采用标准快插气动接头，和车间常规压缩空气管路可以直接对接，不需要额外转换接头。设计过程中重点考虑了产线的安装边界与操作空间，枪体整体外径控制在适合单手握持的尺寸范围内，长度方向避开了狭窄装配位的干涉风险，针对部分需要深入产品内部拧紧的工位，输出轴做了加长设计，前端工作段可以伸入深度不超过150mm的沉孔、腔体内完成紧固作业，不会和工件外壁发生磕碰。扭矩调节机构集成在枪体中部的环段上，调整时不需要额外工具，旋转调节环就能设定目标扭矩，刻度标识直接做在环体表面，工艺人员换产时可以快速完成参数校准。枪体内部的扭矩触发机构采用机械离合式结构，相比电子传感式结构，抗车间油污、粉尘的能力更强，在装配车间多尘、有少量切削液飞溅的环境下也能稳定工作，故障率更低，日常维护只需要定期加注气动工具专用润滑油即可，不需要复杂的校准流程。在配套检验夹具使用时，这款扭矩枪的输出轴同轴度控制在合理范围内，和夹具的定位导向套配合时不会出现卡滞，拧紧过程中反作用力通过握持手传递到操作人员手臂，反冲力做了缓冲设计，达到设定扭矩时的震动幅度很小，不会带动批头偏移刮伤工件表面。针对不同节拍的产线，这款工具的空载转速做了适配性匹配，既不会因为转速过快导致扭矩过冲，也不会因为转速过慢影响单工位作业节拍，单颗M5规格螺钉的拧紧作业时长可以控制在1.5秒以内，满足中高速装配线的节拍要求。枪体上的挂钩结构可以方便作业间隙将工具挂在工位旁的平衡器上，不需要随手放置在工作台面，避免工具掉落磕碰，也减少操作人员反复拿取工具的动作浪费。
