带轮式古炮结构三维设计

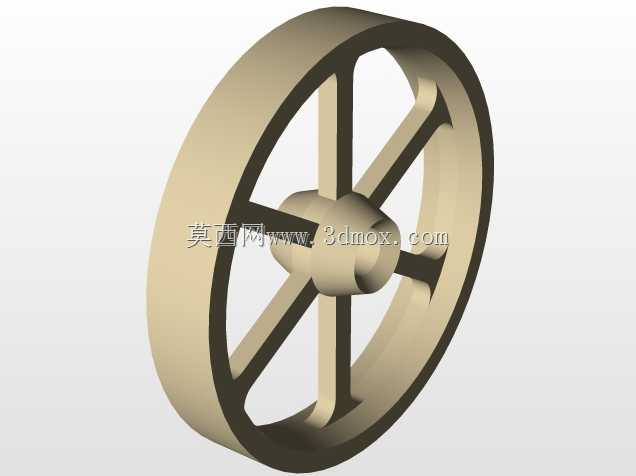

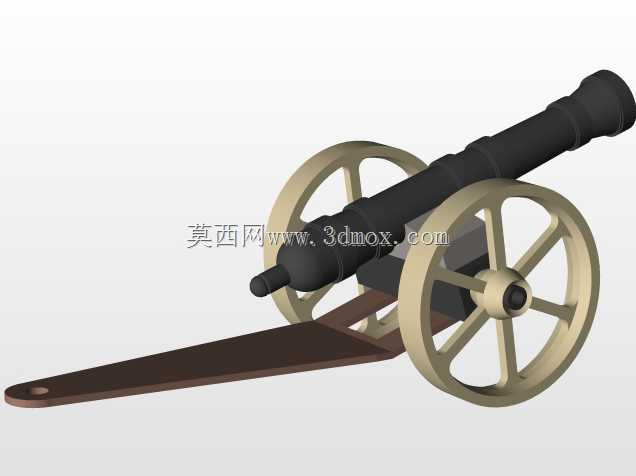

本次呈现的轮式古炮结构，在仿古场景复原、历史展品制作、影视道具开发领域有着广泛的应用空间，区别于现代制式火炮的设计逻辑，这类老式轮式火炮的结构设计更侧重地形适配性与短距移动便利性，在近代陆战场景中承担攻坚、防御阵地火力输出的核心作用。从功能特性来看，该结构采用双辐条轮搭配长拖架的经典布局，炮管为前粗后细的锥段结构，炮尾设置加厚的承压段，用于承受发射时的火药燃气后坐力，轮架部分采用木质质感的承力结构搭配金属包边设计，长拖架在发射时可直接接触地面，通过与地面的摩擦力抵消部分后坐行程，同时拖架末端的开孔可用于连接牵引牲畜或者人力拖拽结构，满足阵地转移的移动需求。设计过程中优先还原了老式火炮的结构比例，炮管的轴线高度匹配轮组半径，保证炮口处于合理的射击高度区间，轮组的辐条采用六辐对称布局，既保证轮体的承重能力，也还原了同时期火炮轮架的典型结构特征，炮身与轮架的连接采用轴销式固定结构，可实现小范围的炮身俯仰角度调整，适配不同射程的射击需求。从安装边界来看，轮组的轮距设置保证了整体结构的侧向稳定性，在常规硬质地面、平整土路场景下不会出现侧翻风险，拖架的长度经过比例校核，在大仰角射击状态下拖架末端不会与地面发生结构干涉，炮管的壁厚从炮口到炮尾逐步递增，符合火药燃烧时膛压从炮尾向炮口递减的受力规律，轮轴位置设置在炮身重心略靠前的位置，拖拽时拖架端的下压力处于人力可操控的区间，既不会因为重心过前导致炮口扎地，也不会因为重心过后导致拖拽时上翘失控。这类结构的三维建模过程中，需要重点关注炮管外轮廓的多段锥面过渡、轮辐与轮圈的装配贴合关系、拖架与炮架支撑结构的连接位置，所有配合面均按照实际装配逻辑设置合理的间隙，避免出现结构干涉，同时保留了老式火炮的外观细节特征，可直接用于3D打印制作等比例缩小模型，也可作为仿古展品的结构设计参考依据，在文旅场景的历史兵器展陈、红色教育基地的场景复原项目中，该结构可直接作为结构蓝本进行等比例放大制作，无需额外调整核心结构比例。
