盖帽枪底漆环手动加载套件结构设计

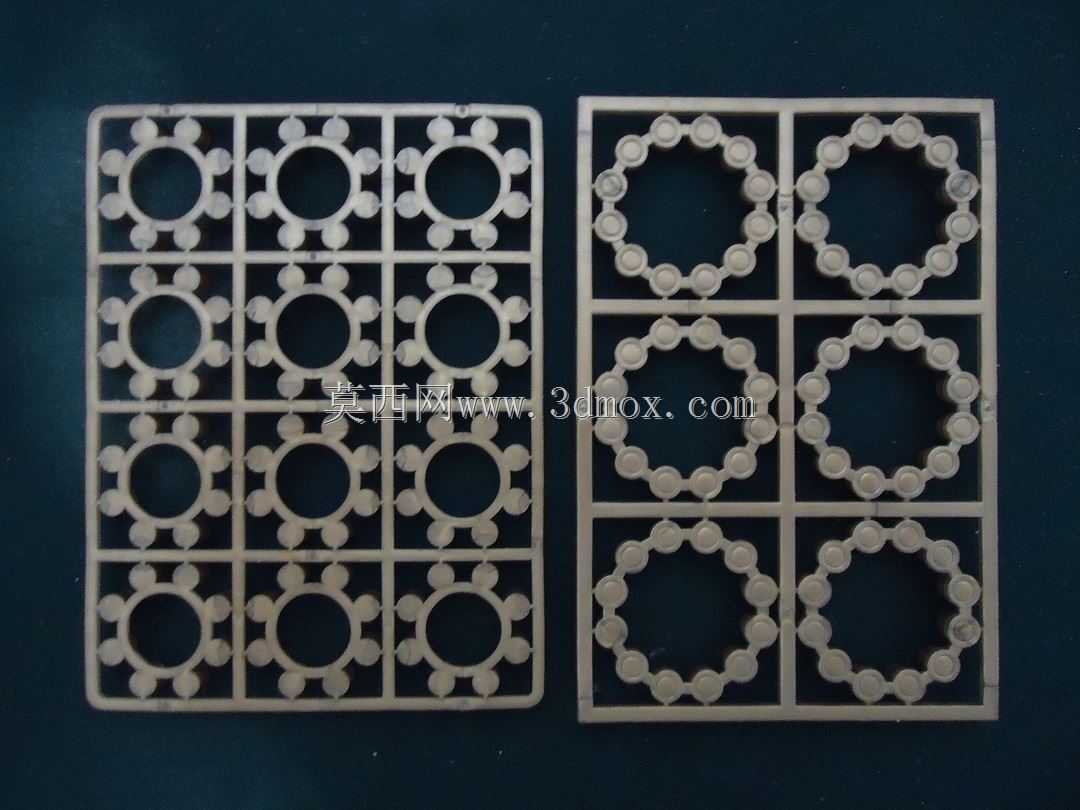

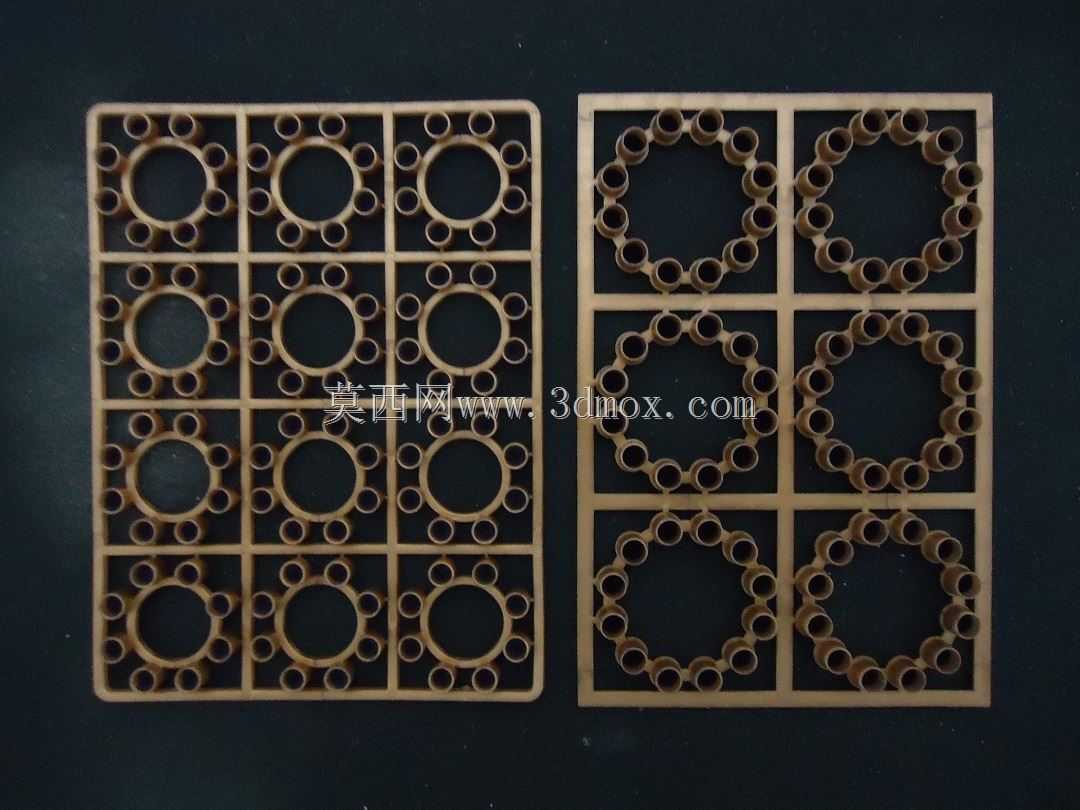

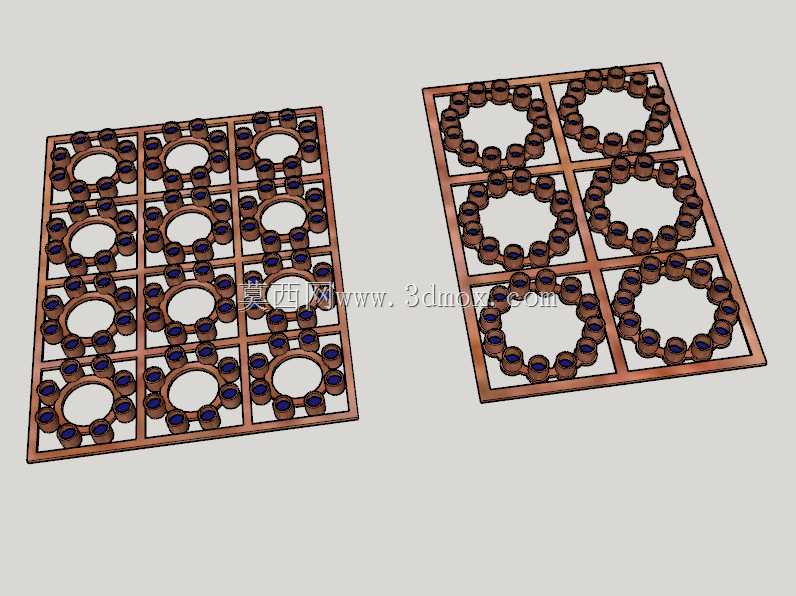

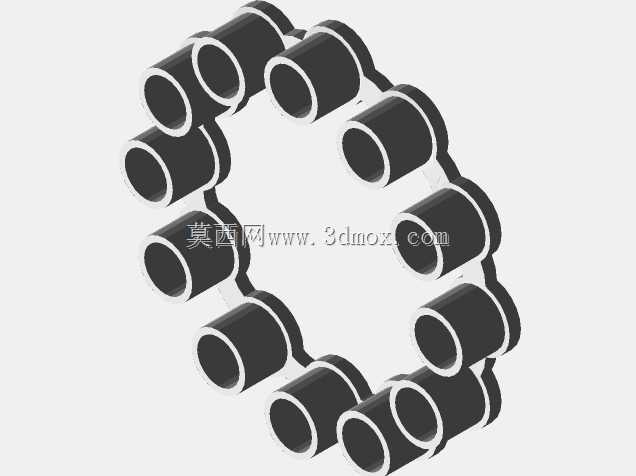

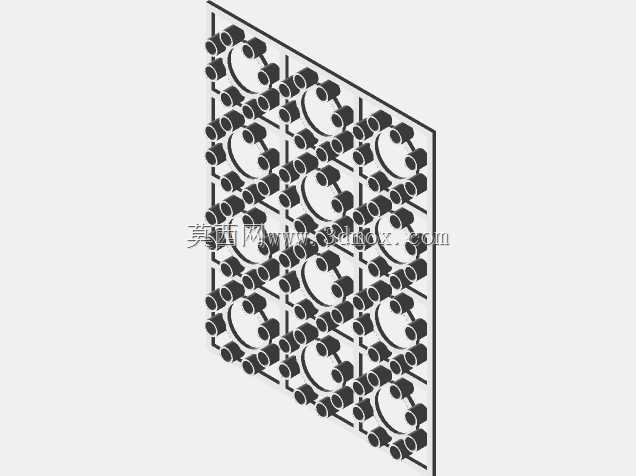

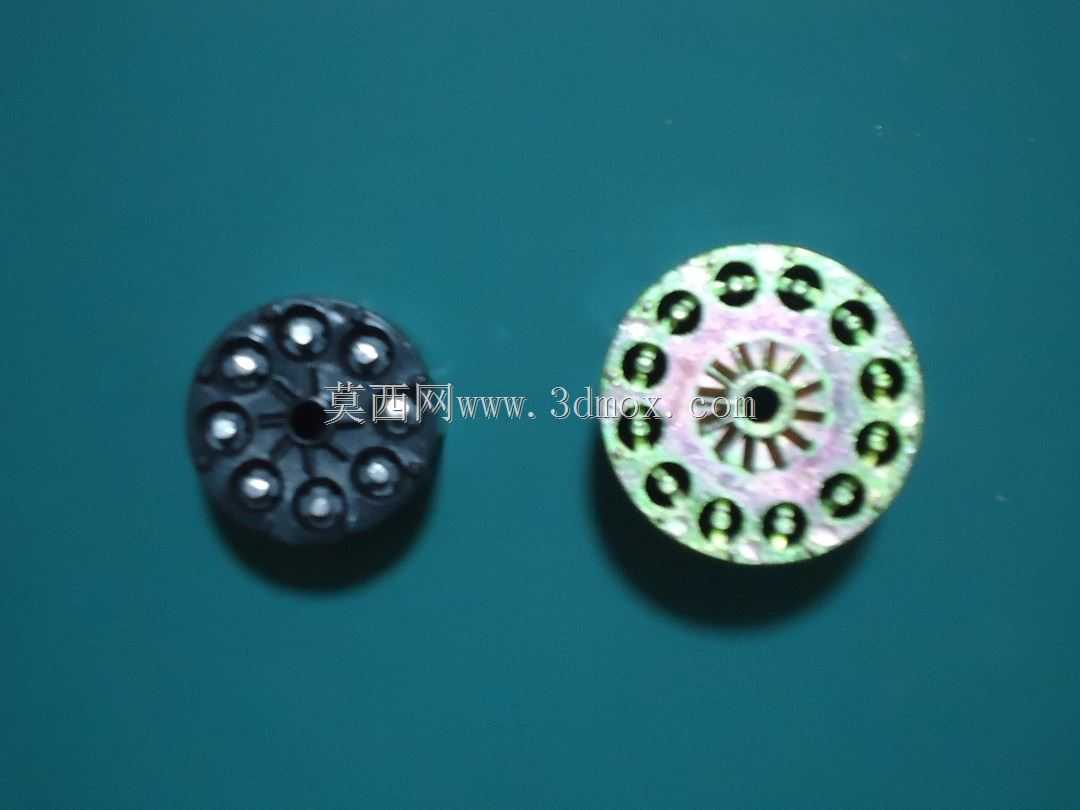

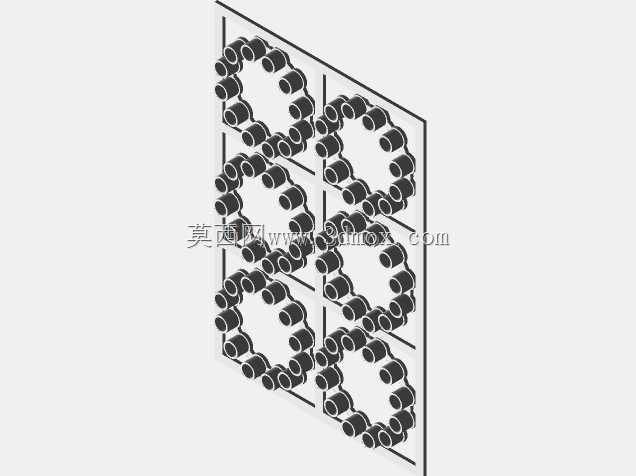

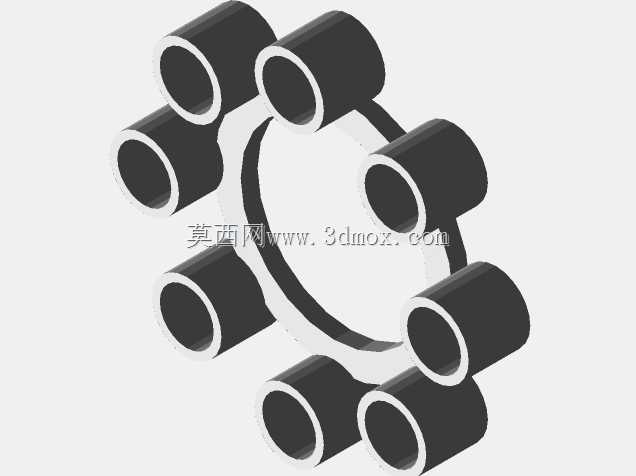

这套手动加载套件主要服务于涂装工序里盖帽枪的底漆环上料环节，在中小批量工件涂装、多规格产品换线生产的场景中，能替代零散的手动摆放作业，减少底漆环装夹错位、漏装的问题。从结构上看，套件采用环形阵列排布的载位设计，每个载位的内孔尺寸与底漆环的外径做了间隙配合，单边预留0.1mm的装配余量，既方便操作人员快速取放底漆环，又能避免转运过程中底漆环从载位脱落。两个不同直径的环架对应两种常用规格的盖帽枪底漆环，大直径环架排布12个载位，适配常规大尺寸盖帽的底漆喷涂作业，小直径环架排布10个载位，适配小规格盖帽的生产需求，环架主体采用一体化环形结构，相邻载位之间的连接筋宽度设置为3mm，保证整体结构刚性的同时，尽可能减少结构本身对底漆喷涂路径的遮挡。

设计过程中优先考虑了手动操作的人机工程需求，环架的外边缘做了R2的圆角处理，避免操作人员取放时划伤手部，载位的沉台深度设置为底漆环厚度的三分之二，既可以对底漆环做径向定位，又能让底漆环上表面高出载位平面，方便操作人员拿取或者配合盖帽枪做自动对位。安装边界上，环架的中心孔做了统一的定位基准设计，可直接适配涂装工位上通用的定位轴座，不需要额外制作转接工装，换型时只需要松开锁紧螺母即可更换对应规格的环架，单步换型时间不超过10秒。

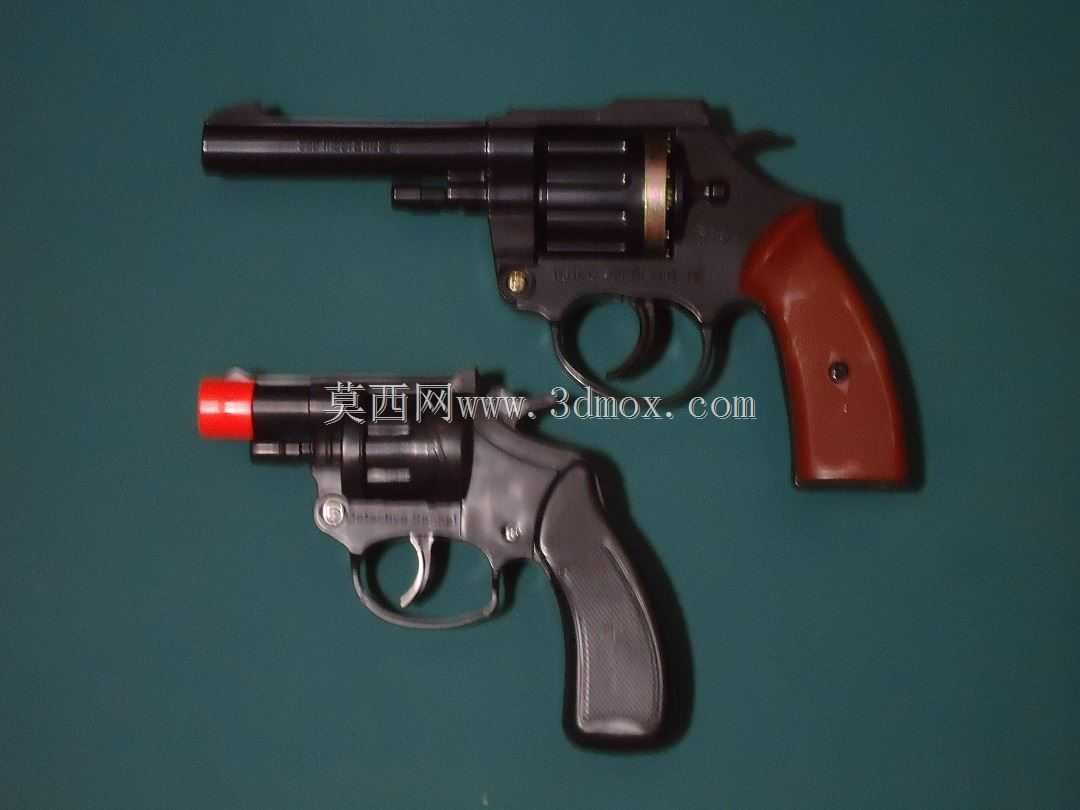

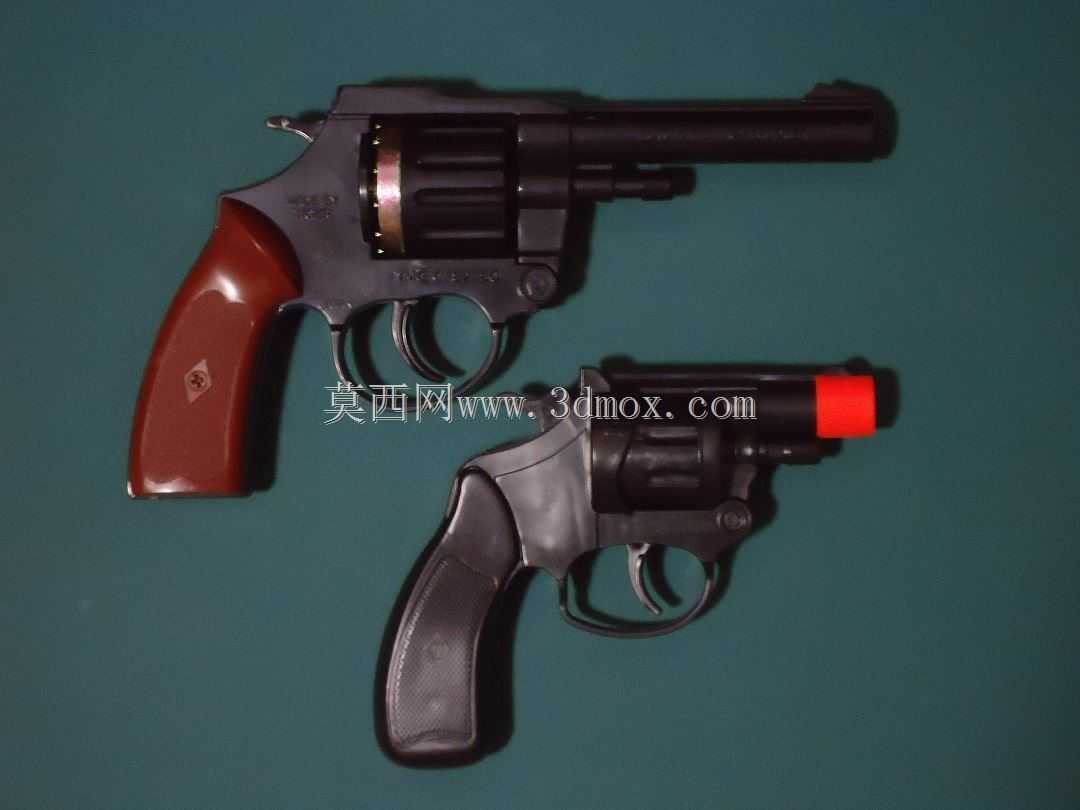

实际生产应用中，这套加载套件可以配合手动盖帽枪完成底漆环的批量预装，操作人员提前将底漆环依次摆放到环架的载位中，作业时直接将盖帽枪对准载位即可完成单组底漆环的加载，相比传统逐个取件对位的方式，能降低操作人员的重复动作强度，同时统一的载位定位可以保证每个底漆环的安装同轴度，减少因装夹偏斜导致的底漆喷涂不均、溢漆问题。环架的载位内壁做了微磨砂处理，增加与底漆环外壁的摩擦力，即使在环架小角度倾斜转运的过程中，底漆环也不会从载位中滑出，同时磨砂面不会刮伤底漆环的外表面，避免影响后续的喷涂附着效果。结构设计上没有多余的凸起或死角，日常清理时只需要用常规溶剂擦拭即可，不会残留漆渣影响后续的定位精度。
