UmarexH8RTornado左轮手枪弹巢结构

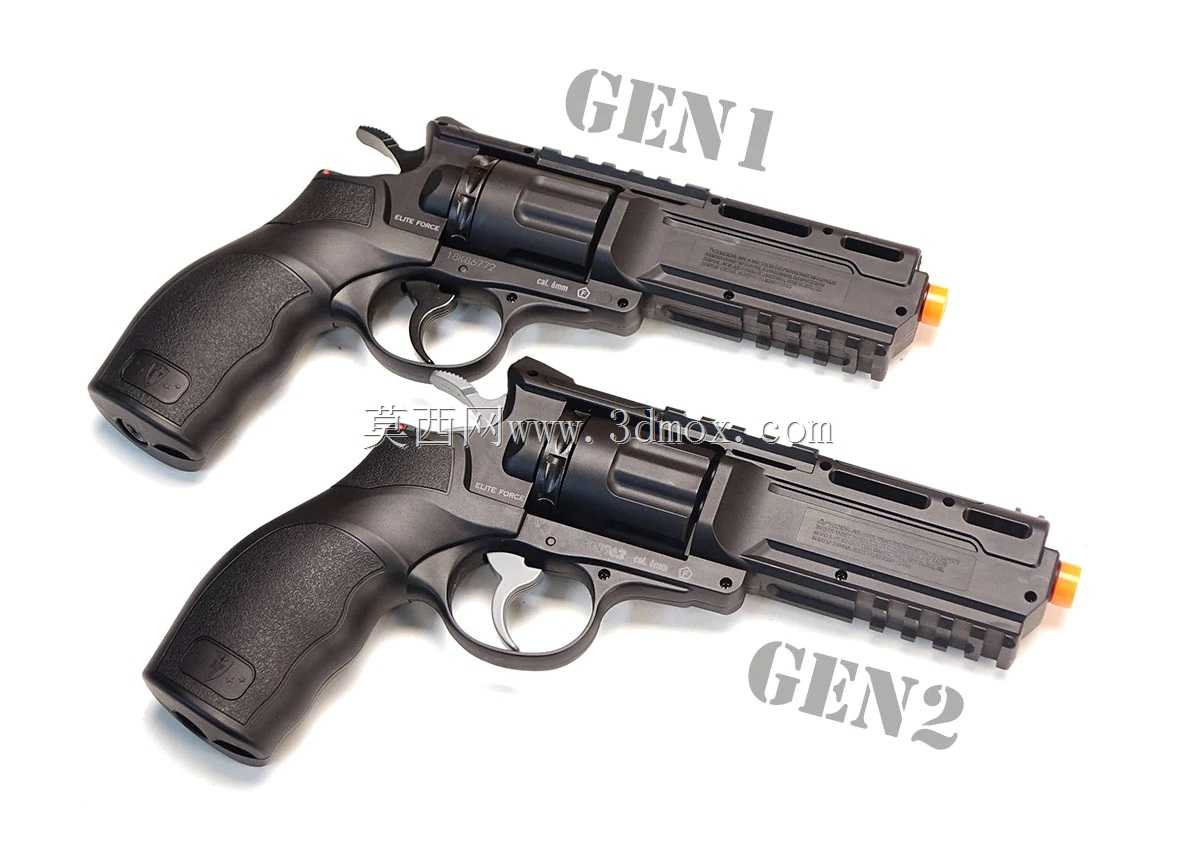

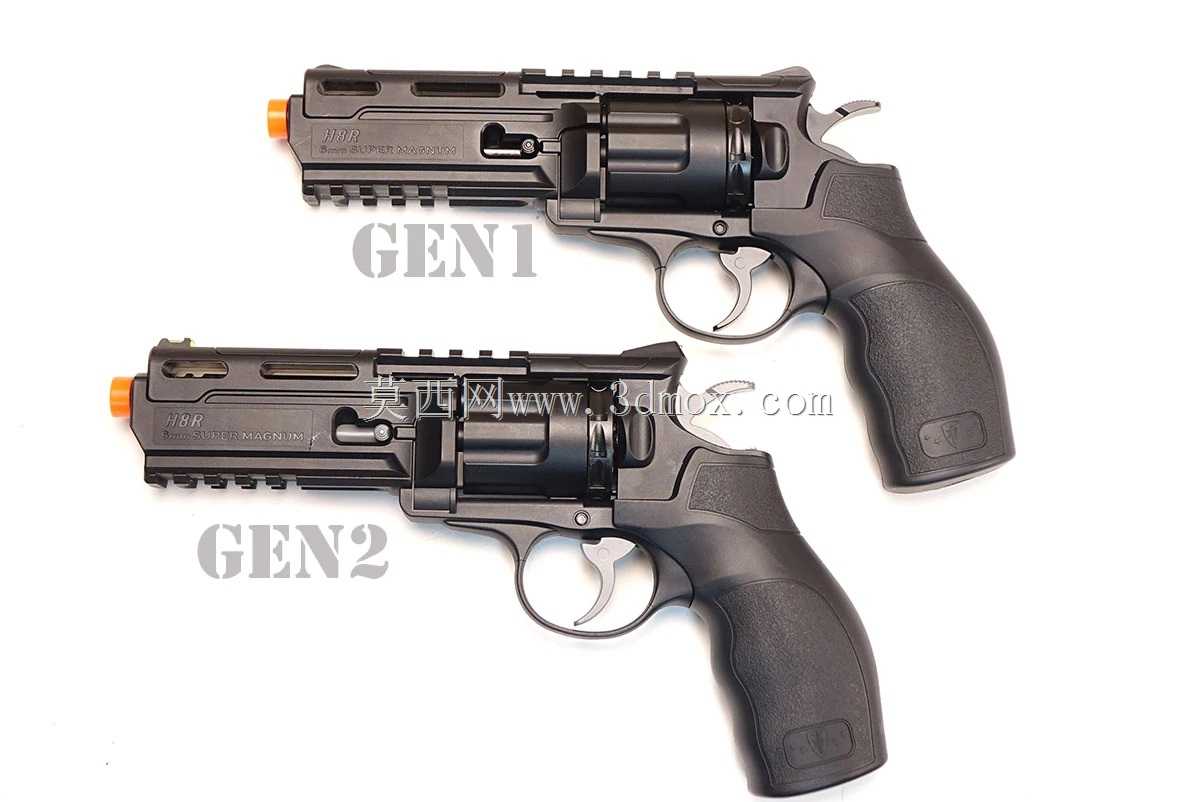

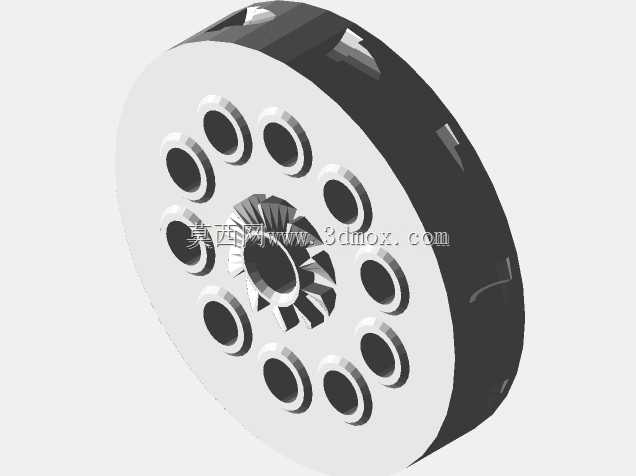

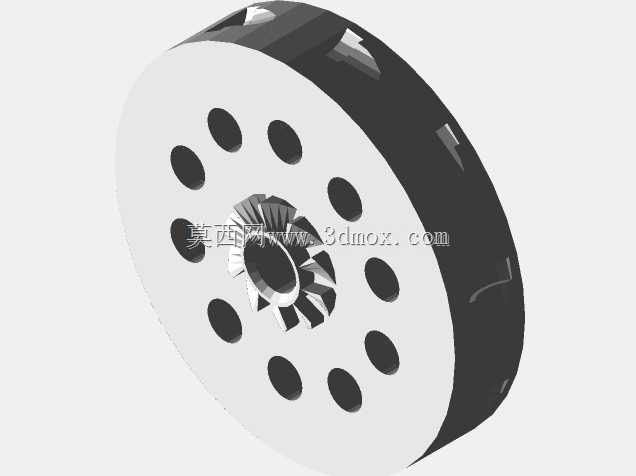

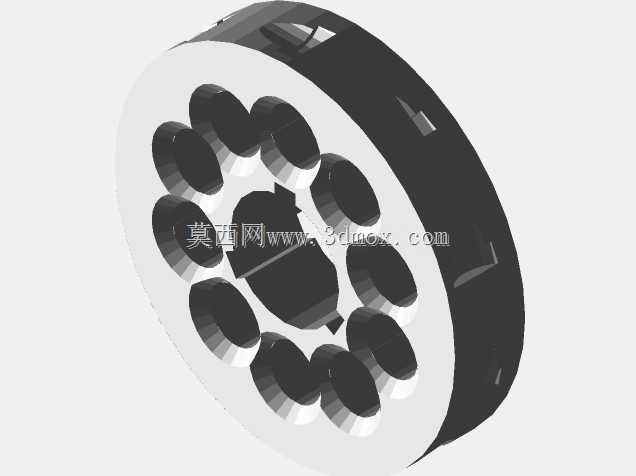

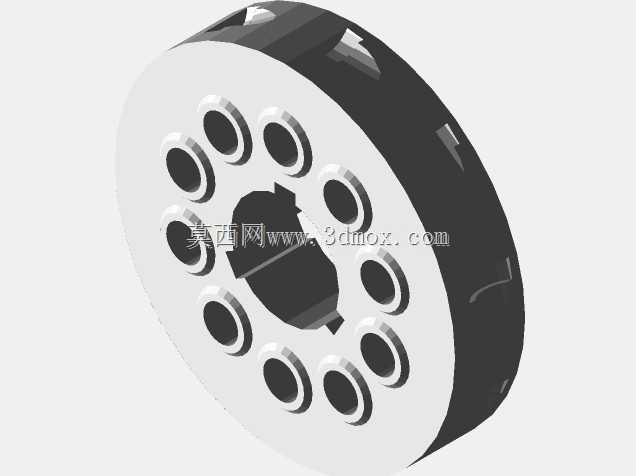

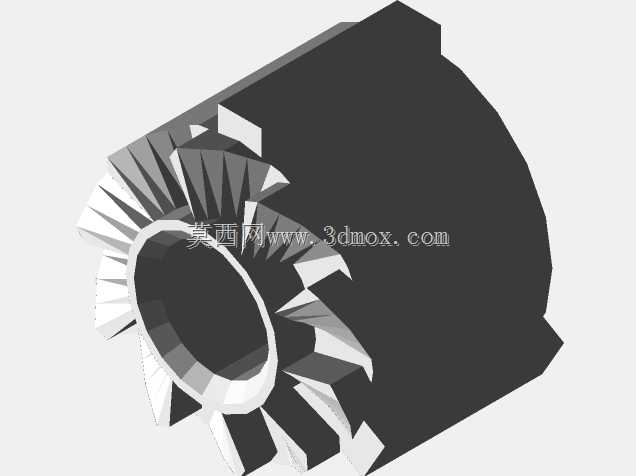

　　该结构对应左轮类发射器具的核心供弹承载部件，也就是日常所说的弹巢，在实际使用场景中承担弹药存储、供弹定位、击发对位的核心作用，区别于自动供弹枪械的弹匣结构，这类旋转轮盘式的供弹结构不需要依赖复进动作完成弹药输送，依靠自身绕中心轴的定角度旋转，就能逐次将各个腔室对准枪管尾部与击发机构，适配非自动类手持发射器具的使用需求。从实际应用场景来看，这类弹巢结构广泛应用在运动射击器材、仿真训练教具、影视道具制作的相关领域，尤其是针对Umarex H8R Tornado这类特定型号的左轮器具，弹巢的尺寸精度直接决定了供弹流畅度与击发可靠性，一旦腔室同轴度偏差超过0.1mm，就会出现击针打击底火偏移、弹药卡滞、旋转受阻的问题，

　　严重时甚至会引发击发故障。在设计思路上，该弹巢采用了圆盘式回转体基础构型，整体为扁平圆柱形态，外圆周均匀分布多个弹药容纳腔室，每个腔室的轴线都与弹巢自身的中心回转轴线平行，且所有腔室的中心到弹巢回转中心的距离完全一致，保证每次旋转定角度后，腔室轴线都能与枪管轴线完全重合。弹巢的中心位置设计有与机架转轴配合的安装通孔，孔壁的公差带控制在H7级别，既保证旋转时的顺畅度，又能避免径向窜动带来的对位偏差。弹巢的两个端面分别做了平面度处理，靠击发机构一侧的端面需要承受击发时的反向冲击力，因此平面度公差控制在0.02mm以内，避免击发时出现燃气泄漏的问题；靠外侧的端面设计有防滑齿槽，方便手动转动弹巢完成退壳、装填操作，齿槽的深度控制在1.

　　5mm，齿形夹角为90度，既保证手动拨动时的摩擦力足够，又不会因为棱角过于尖锐划伤操作人员。从安装边界来看，该弹巢的外径需要匹配左轮器具的机架轮槽尺寸，厚度要适配机架前后挡板的间距，确保安装后既没有轴向窜动的间隙，又不会因为尺寸过厚导致旋转卡滞。弹巢外圆周的定位缺口与机架上的定位棘爪配合，每次旋转完成后棘爪卡入缺口，实现腔室的精准定位，缺口的位置精度直接决定了对位准确性，设计时每个缺口对应一个腔室的中心位置，角度偏差控制在±0.5分以内。在功能特性上，这类多腔室旋转结构不需要额外的供弹弹簧或者托弹板构件，结构可靠性远高于弹匣类供弹结构，面对不同长度的适配弹药，只需要调整腔室的深度尺寸就能完成适配，不需要改动整体的外部安装尺寸，

　　通用性较强。同时弹巢本身作为承压构件，每个腔室的壁厚都经过强度校核，保证承受击发时的膛压不会出现变形或者开裂，腔室内部的表面粗糙度控制在Ra1.6以下，减少弹药装填和退壳时的摩擦阻力。另外，弹巢的旋转阻尼设计也经过考量，既不会因为阻尼过小出现受外力自行转动的问题，也不会因为阻尼过大导致手动拨动或者击发联动转动时阻力过大，影响操作手感。在实际建模过程中，这类回转类盘状构件优先采用旋转凸台做基础基体，再通过圆周阵列的方式完成所有腔室、定位缺口、防滑齿的特征创建，能最大程度保证各个特征的位置度精度，避免逐个特征绘制带来的累积误差。对于腔室内部的台阶结构，需要对应弹药的外形做适配，保证弹药装入后不会出现前后窜动，底火端的位置刚好与击针的打击行程匹配，不会出现打击深度不足或者过深的问题。弹巢与转轴配合的中心孔位置，设计有储油槽，方便日常维护时涂抹润滑脂，减少长期旋转带来的磨损，延长构件的使用寿命。
