生产系统用双侧滚筒输送设备结构

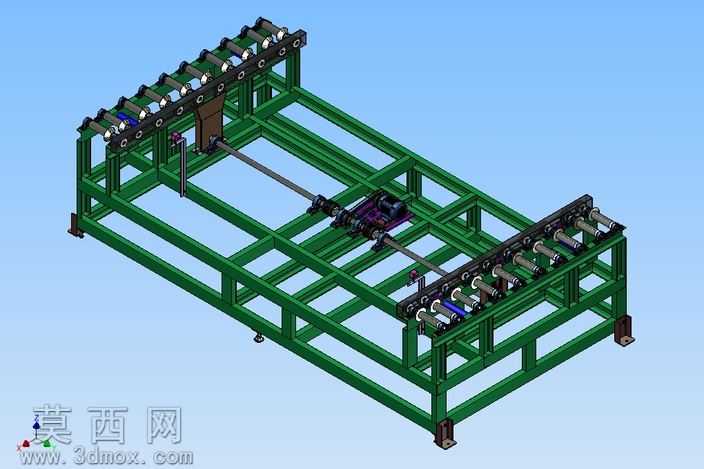

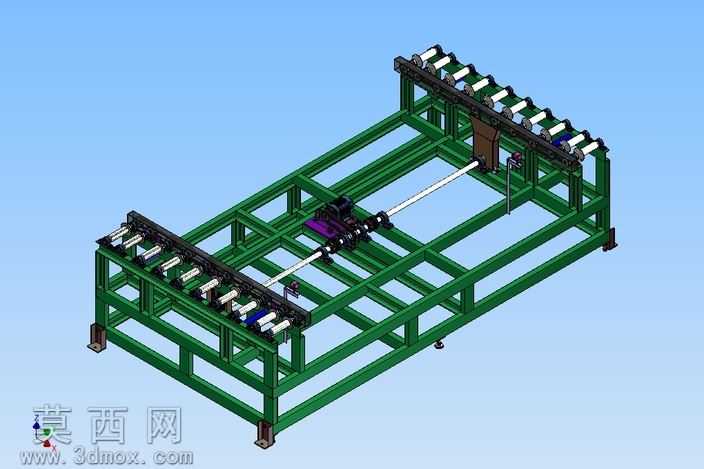

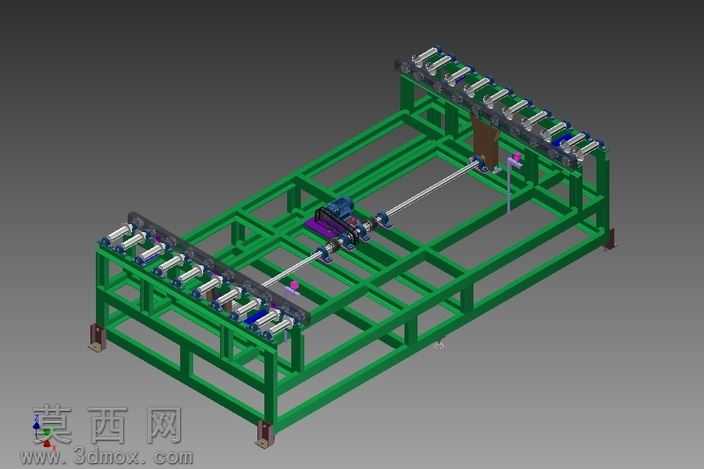

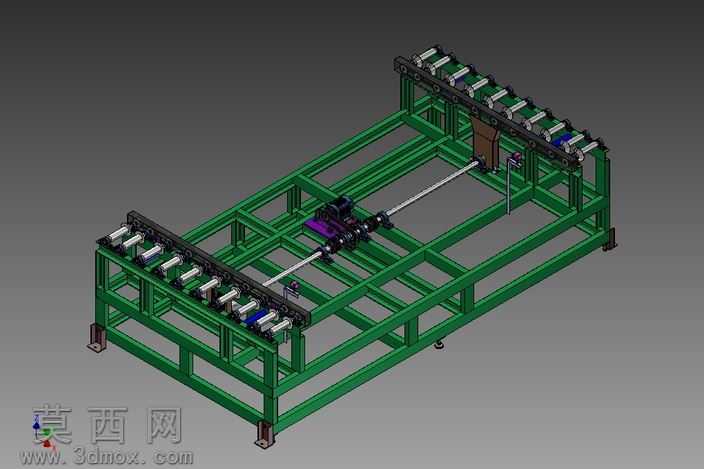

本模型为生产系统配套的双侧布局滚筒输送设备，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计规范，对每一处结构细节进行1:1还原，整体建模精度达到生产加工级要求，可直接用于后续工程出图、结构仿真与生产制造参考。模型整体采用绿色方管焊接机架作为主体承载结构，机架通过横竖交错的方管型材搭建出稳定的框架结构，底部配置可调式支撑脚杯，可根据现场安装地面的平整度调节设备整体水平度，抵消地面不平带来的安装误差，保障设备运行的稳定性。设备双侧沿长度方向排布多组输送滚筒组件，每一组滚筒都配套独立的安装支座与转动轴承，保障滚筒转动的顺滑度，降低输送过程中的摩擦阻力；中间区域布置通长的传动长轴，通过联轴器、锥齿轮传动副将动力同步传递至两侧的滚筒组，实现双侧滚筒的同步运转，保障输送过程中物料的行进姿态稳定，不会出现偏斜、卡滞的问题。模型还完整还原了端部的阻挡定位机构，可在物料输送至指定工位时实现精准挡停，满足生产工序间的物料定位需求。渲染阶段采用工业设备常用的金属漆面材质，机架部分赋予哑光绿色喷塑材质，还原真实设备的表面质感，滚筒、传动轴、紧固件等机加工零件赋予金属切削加工后的银灰色金属质感，轴承、脚杯等标准件按照实际产品的材质赋予对应橡胶、镀锌金属等材质，整体渲染效果贴近真实工业设备的视觉表现。设计过程中充分考虑了设备的结构刚性与维护便利性，机架的型材排布经过受力优化，在控制整体重量的前提下保障足够的承载能力，传动组件的布局预留了足够的安装维护空间，方便后续的设备保养与易损件更换；双侧滚筒的间距可根据实际输送物料的尺寸进行适应性调整，具备较强的产线适配能力，可广泛应用于各类自动化生产产线的工序间物料转运场景，满足平板类、框架类工件的平稳输送需求。
