倾斜式带挡边物料输送设备三维设计

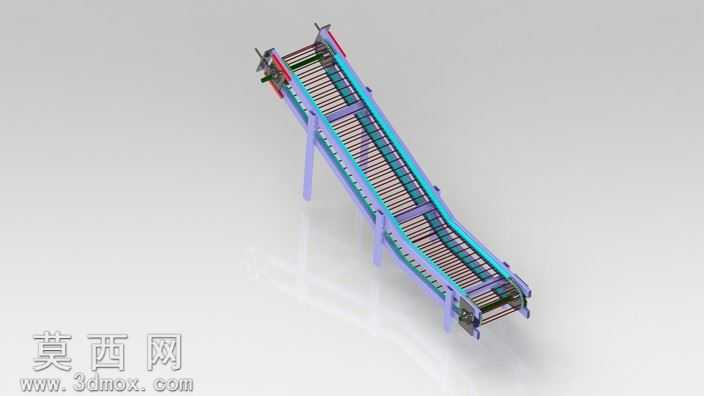

本模型为倾斜布置的带式输送设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循输送设备的实际装配逻辑，对各部件的配合公差、安装位置进行了精准还原，确保模型可直接用于结构验证与方案演示。模型主体包含倾斜布置的输送机架、环形输送皮带、两端传动与改向滚筒、侧边防护挡边、底部支撑支腿、驱动端安装结构等核心组成部分，机架采用型材拼接的结构形式，支腿根据设备倾斜角度做了差异化长度设计，保证设备安装后整体稳定性，可适应一定高度差的物料转运场景。建模阶段对输送皮带的张紧结构、侧边挡边的固定方式做了细节刻画，挡边沿输送段全程布置，可避免倾斜输送过程中物料滑落、撒漏的问题，两端滚筒的安装座预留了调节余量，可满足实际使用中的皮带张紧度调整需求。材质渲染阶段，对机架结构赋予了浅紫色金属漆材质，还原型材表面的哑光金属质感，输送皮带赋予了带纹理的橡胶材质，侧边挡边采用亮蓝色工程塑料材质，驱动端的结构部件根据功能差异分别赋予金属、橡胶等对应材质，通过光影调整突出各部件的结构层次，清晰展现设备的装配关系与结构特征。设计过程中充分考虑了倾斜输送的使用需求，合理设置设备的倾斜角度，在保证物料输送效率的同时避免坡度过大导致的物料下滑，支腿的排布经过力学合理性验证，可均匀承载设备自身与输送物料的重量，整体结构简洁实用，无冗余设计，各部件的连接方式符合通用输送设备的制造工艺要求，可作为同类输送设备设计的参考方案，也可用于生产线布局演示、物料搬运方案验证等场景。
