PUBG风格手持信号发射装置三维结构

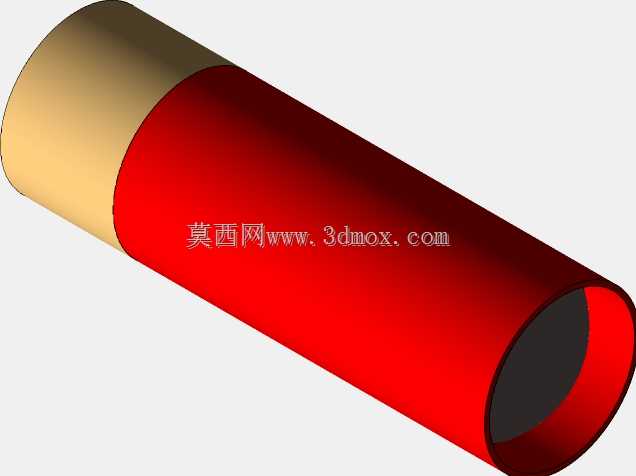

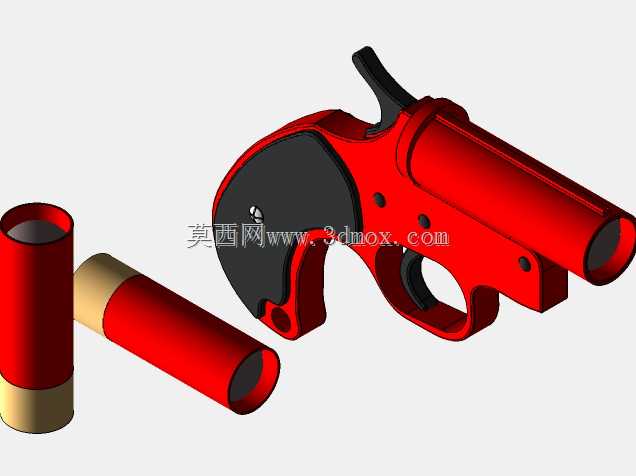

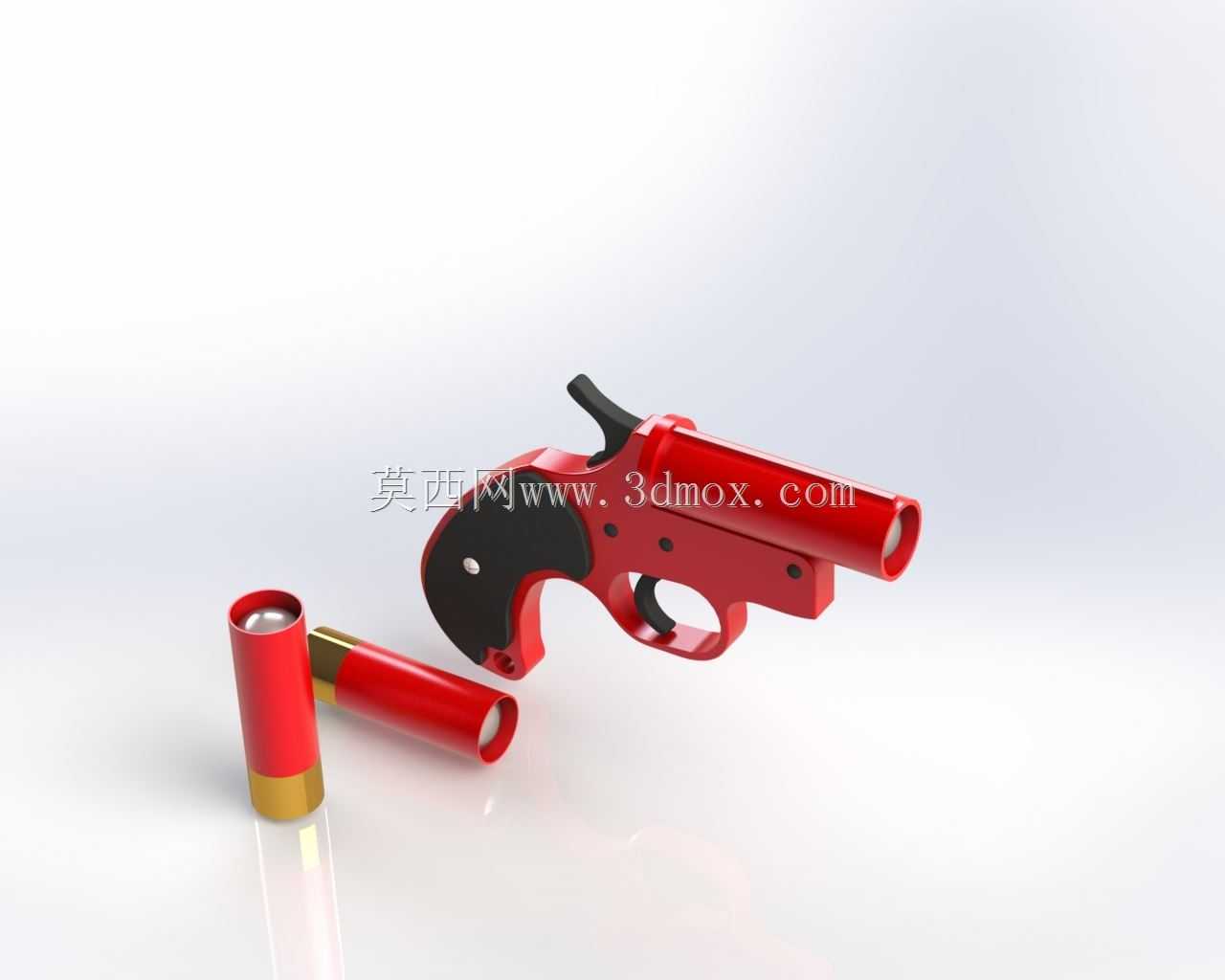

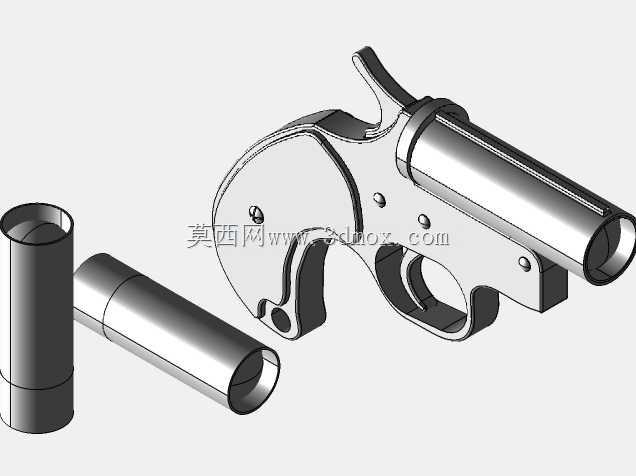

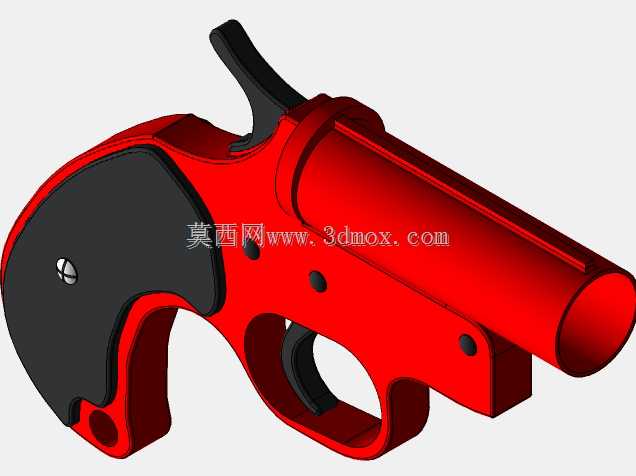

这类手持信号发射装置的核心应用场景集中在户外应急求救、野外作业定位、航空地勤标识、影视道具制作以及战术模拟训练领域，区别于常规作战枪械，其核心用途是通过发射带发光药剂的信号弹，在远距离范围内传递可视位置信号，为搜救、编队协同、区域标记提供直观的视觉参照，不具备常规枪械的杀伤性能，结构设计上优先保障击发可靠性与操作便捷性。从结构设计思路来看，整体采用单管撅把式开合结构，枪管与握把组件通过尾部的铰接轴连接，装填时向下扳动枪管即可露出弹膛，手动装入信号弹后复位枪管即可完成待击准备，击发机构集成在握把上部的机匣内部，采用外露式击锤设计，手动压倒击锤后扣动扳机即可释放击锤撞击信号弹底火完成发射，这种结构的优势在于零件数量少、分解维护便捷，在野外复杂环境下出现卡滞故障时可快速排查，不需要复杂的专用工具。外形尺寸上参考常规手持信号枪的人体工程学参数，握把轮廓贴合成年男性手掌自然握持弧度，扳机护圈预留足够的冬季戴手套操作空间，枪管长度控制在单手握持可稳定击发的范围内，整体重心落在握把区域，单手持枪时不会出现枪口下沉的问题，安装边界上没有额外的外接附件接口，整体结构紧凑，可放入常规户外腰包或者战术装具的枪套中携带，不会占用过多的携行空间。产品功能特性上，弹膛尺寸适配标准口径的信号弹，兼容照明、红色求救、彩色标记等不同功能的同口径弹药，击针的突出量经过严格控制，既保证能够可靠击穿信号弹底火，又不会因为击针突出过长击穿弹壳造成燃气泄漏，握把片采用防滑纹理设计，在雨天或者手部出汗的情况下依然能够保持稳定握持，枪管内壁采用光滑直膛设计，因为信号弹不需要旋转稳定，依靠尾翼或者药剂喷射即可保持飞行稳定，光滑内膛可以减少弹药发射时的摩擦阻力，提升信号弹的出膛初速与飞行高度。在三维建模过程中，需要重点关注铰接轴的配合间隙，既要保证枪管开合的顺畅度，又要避免间隙过大造成闭气不严，击锤与扳机的联动关系需要严格按照实际击发时序做运动仿真，确认扣动扳机时击锤的释放行程与扳机力处于合理区间，握把的曲面造型需要贴合手部握持的受力点，避免出现棱角硌手的问题，信号弹的模型还原了纸质弹壳、底部金属底缘、上部发光药剂舱的分层结构，与弹膛的配合尺寸需要预留合理的装填间隙，保证模拟装填动作时不会出现干涉。
