窄空间定扭矩弯头气动工具结构设计

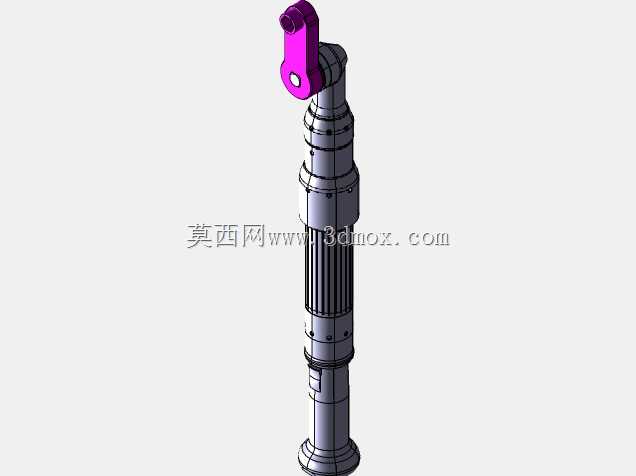

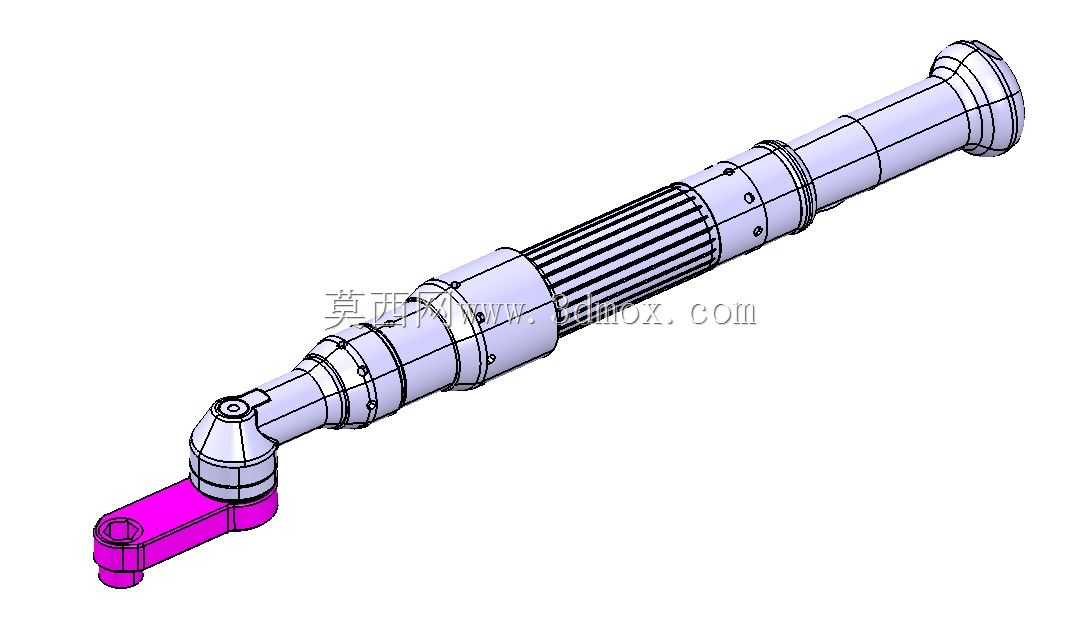

这款弯头式气动拧紧工具，主要面向装配工位中操作空间受限的螺纹副拧紧作业场景，在汽车总装内饰工位、精密设备内部组件装配、狭小腔体内紧固件锁付等常规直柄气枪无法伸入的作业面，能够凭借端部弯折的工作头完成指定扭矩的紧固件拧紧操作。从结构设计逻辑来看，工具整体采用长直柄加端侧弯头的布局，长柄部分作为握持与动力传输的主体，内部集成气动马达、扭矩控制机构与传动杆系，外壳分段设计的环形凸台与防滑纹理，既能够提升握持时的摩擦力，避免作业过程中工具滑脱，也可作为内部组件的装配定位基准，方便后期维护拆解时的零件对位。端部弯头部分采用90度转向传动结构，将长柄内的轴向旋转动力转换为垂直于柄身的输出扭矩，输出端设置标准的批头连接接口，可根据紧固件的类型更换对应规格的工作头，适配不同槽型、不同尺寸的螺栓、螺钉锁付需求。扭矩控制模块集成在柄身中段位置，能够在输出扭矩达到设定阈值时自动切断动力输入，避免扭矩过载导致的紧固件滑牙、被连接件压溃等问题，保障装配扭矩的一致性，符合精密装配作业的工艺要求。从安装与操作边界来看，工具柄身直径控制在常规手动工具的握持舒适区间，弯头部分的转向半径经过优化，在保证内部齿轮传动强度的前提下尽可能压缩端部尺寸，能够伸入深度较大、开口狭窄的腔体内完成作业，作业时操作人员握持长柄尾部即可控制工作头的对位，不需要将手部伸入狭小空间，大幅降低狭窄工位的操作难度。设计过程中针对气动工具的振动问题，在柄身内部的动力模块与外壳之间设置了缓冲隔振结构，减少持续作业时传递到操作人员手部的振动，降低长时间操作的疲劳感，同时外壳的分段密封结构能够阻挡作业环境中的粉尘、切削液进入工具内部，延长内部传动组件与气动元件的使用寿命，适配车间复杂的作业环境。工具的进气接口设置在柄身尾端，与车间常规压缩空气管路的接头规格匹配，不需要额外转换接头即可快速接入气路，尾端的接口处设置了过滤结构，能够阻挡压缩空气中的杂质进入气动马达，避免气路堵塞或者马达叶片磨损。
