适配多型号枪械的3D打印弹匣挂载托架

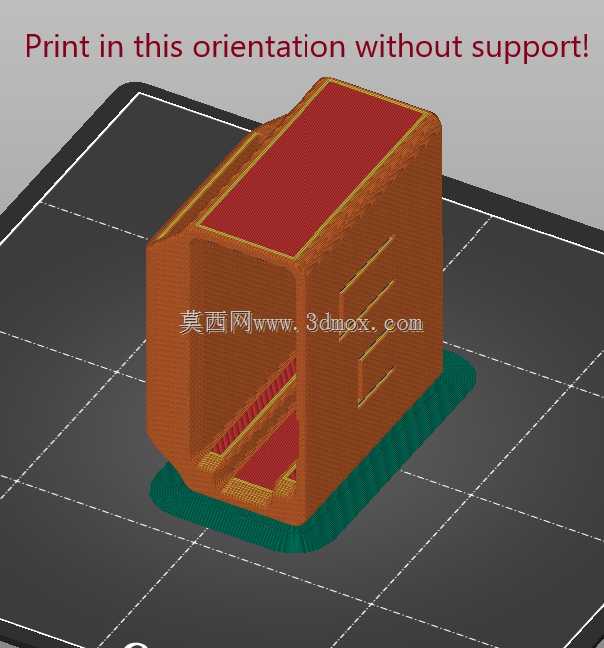

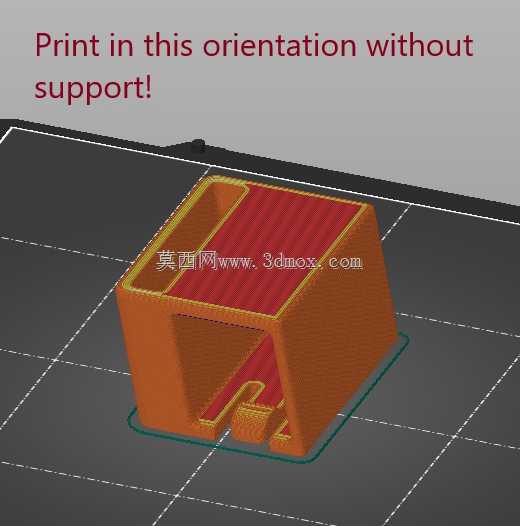

这款弹匣托架主要面向实用射击、战术训练场景下的随身弹匣携行需求，可适配AR-15系列步枪、Delta手枪、CZP10手枪的标准规格弹匣，解决多枪型混用时携行装具不通用、弹匣挂载晃动、取放不顺滑的实际问题。设计阶段优先考虑FDM熔融沉积3D打印的工艺特性，整体结构采用PETG材料适配设计，打印过程无需额外添加支撑结构，仅在固定锁定杆的位置预留了小尺寸工艺连接标签，打印完成后只需用斜口钳切除该标签即可完成零件后处理，无需额外打磨、攻丝等二次加工工序，普通桌面级3D打印机即可完成制作。托架的挂载结构采用双重锁定设计，其中第一组锁定结构负责提供持续张紧力，抵消运动过程中织带与托架之间的间隙，避免快速移动、变换射击姿势时托架沿织带滑动、弹匣晃动产生异响甚至意外脱落；第二组锁定结构为到位锁定，当弹匣插入托架到设定深度时，锁定卡扣会自动卡入弹匣表面的限位凹槽，提供明确的到位反馈，同时限制弹匣的上下窜动，即使在剧烈跑动、匍匐移动的状态下也能保证弹匣固定可靠。外形设计上，托架整体采用贴合弹匣弧度的流线型轮廓，没有突出的尖锐棱角，避免勾挂衣物、装具织带，插入端做了15度的导入倒角，即使在弱光、视线受阻的情况下也能快速将弹匣对准插口完成归位。安装边界方面，托架适配市面上主流的25mm、38mm宽度战术织带，织带穿槽的深度设置为4mm，既保证织带穿入后不会因为槽深过浅导致托架外翻，也不会因为槽深过大增加不必要的打印耗材用量与整体重量，单个托架净重控制在18g以内，挂载后不会给携行人员增加额外负担。托架的弹匣容腔尺寸严格对应适配型号弹匣的外形公差，单边预留0.2mm的间隙，既保证弹匣插入、拔出的阻尼感适中，不会出现过紧卡滞或者过松松脱的问题，也能兼容不同厂家生产的同规格弹匣的尺寸公差，无需针对单个弹匣做适配调整。
