M1防毒面具适配40mmP3滤毒罐转接结构

　　在个体呼吸防护装备的适配改装场景中，不同制式面罩与滤毒元件的接口匹配一直是一线使用人员、装备维保人员常遇到的实际问题，这款转接结构正是针对M1（M9A1）系列防毒面具的接口特性设计，用来兼容标准40mm口径的P3级滤毒罐，解决原有面罩接口与通用滤材不通用的痛点。从实际使用场景来看，这类转接件多用于存量老式面罩的性能升级、应急场景下的滤材跨型号适配，不需要更换整套面罩主体，仅通过加装转接结构就能让原有面罩匹配市面上流通的标准40mm螺纹滤毒罐，大幅提升老旧装备的复用率，也能在滤材补给不匹配的应急场景下快速完成装备适配，保障呼吸防护功能正常生效。

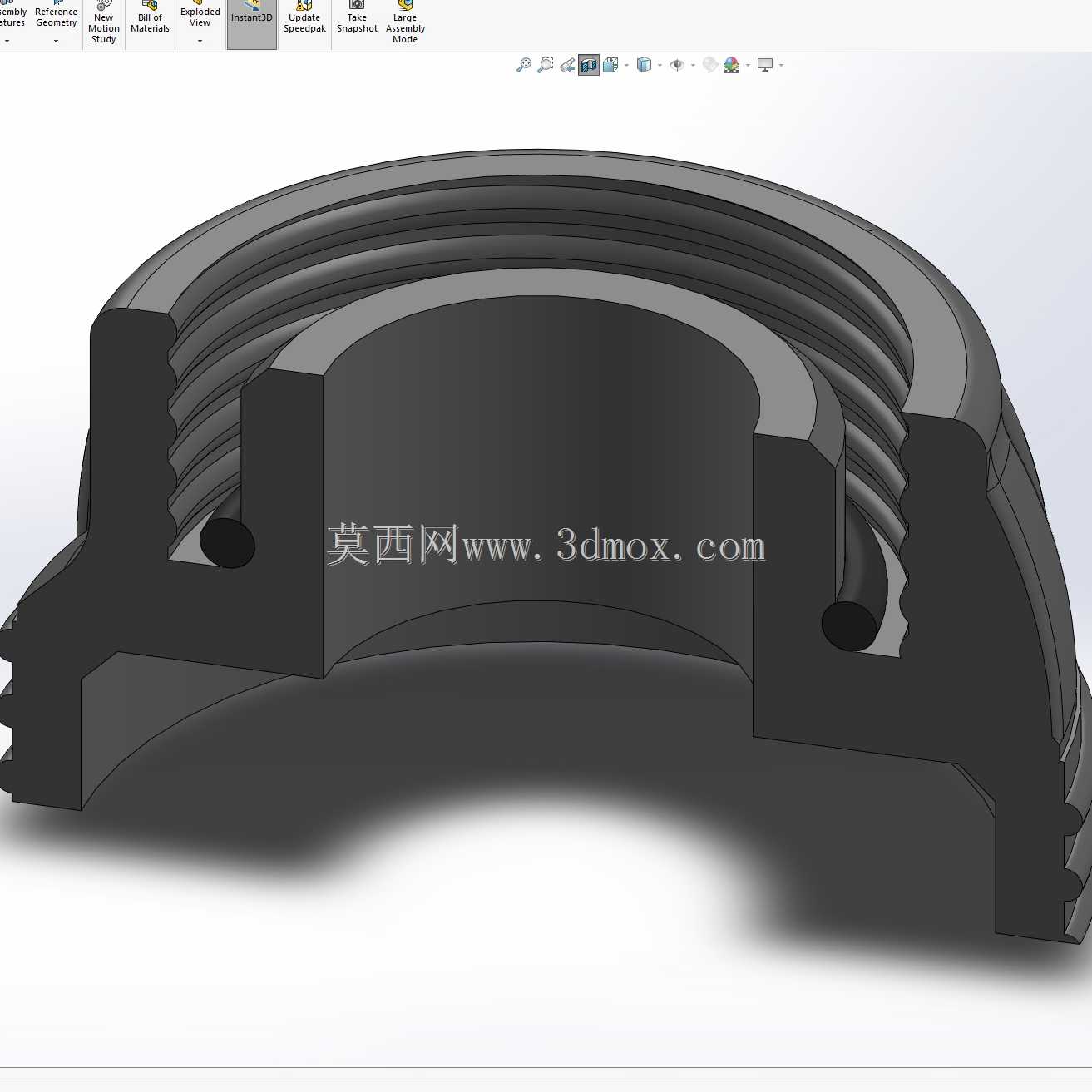

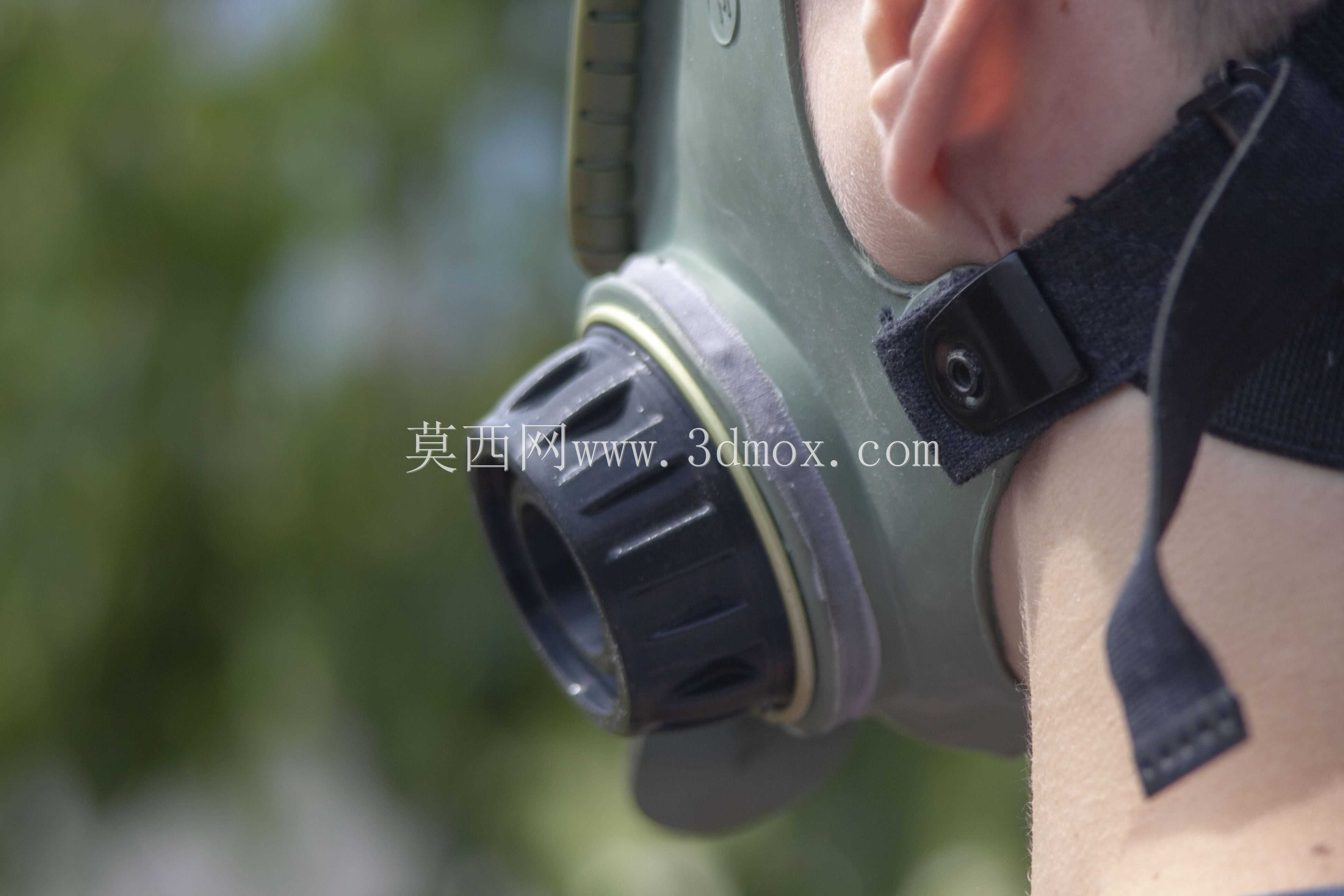

　　设计之初首先要考虑的是密封可靠性，毕竟呼吸防护装备的核心要求是气密无泄漏，一旦出现密封失效，有毒有害气溶胶、颗粒物就会从接缝处进入面罩内部，完全失去防护作用。这款转接结构在设计时预留了标准O形圈的安装槽位，要求装配时加装内径22mm的丁腈橡胶O形圈，通过O形圈的压缩形变填充转接件与面罩接口、转接件与滤毒罐接口之间的装配间隙，保证在正常呼吸气压波动、头部活动带来的接口轻微形变下，依然能维持稳定的气密性能。结构上采用了与M1（M9A1）面罩原接口完全匹配的卡扣定位结构，安装时不需要对面罩本体做任何切削、打孔改装，直接对准原有滤罐安装位卡合到位即可，不会破坏面罩原有结构强度，拆卸后也能复原安装原配滤材，不会对原有装备造成不可逆改动。

　　材质选择上明确适配PETG材料的3D打印成型工艺，PETG本身具备足够的结构韧性，不像普通PLA材料那样在低温、受冲击时容易脆裂，也不会像ABS材料那样打印时容易出现翘曲变形，打印完成后不需要额外的退火、表面涂层处理就能直接使用，适合有快速自制、小批量加工需求的场景。结构壁厚设计控制在2.5mm-3mm区间，既保证了安装滤毒罐后的结构强度，不会因为滤罐自重、日常磕碰出现断裂，也不会因为壁厚过大导致打印时间过长、材料浪费，同时控制整体重量不会给面罩前端增加过多负载，长时间佩戴不会因为前端过重出现面罩移位、鼻面部压痕过重的问题。

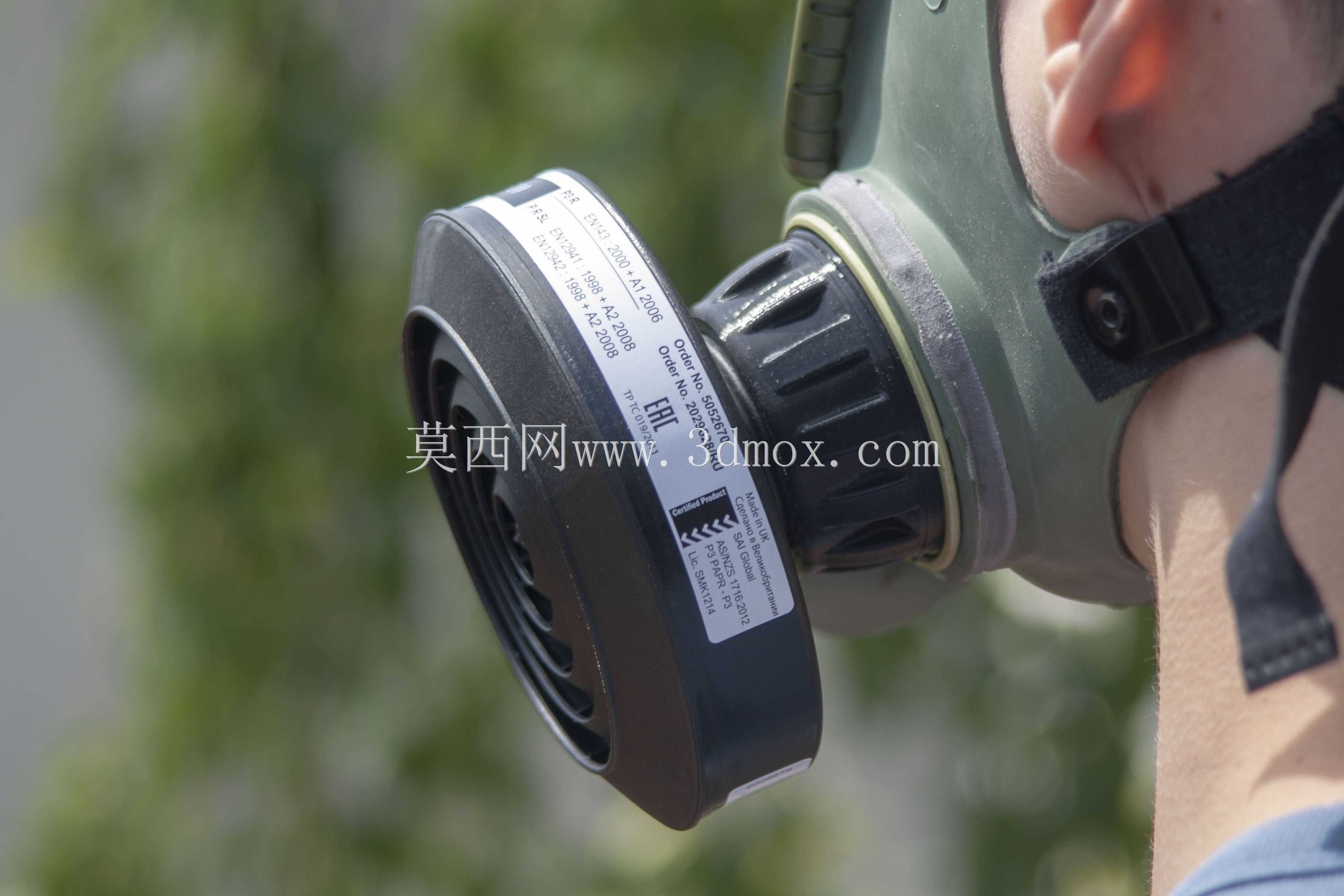

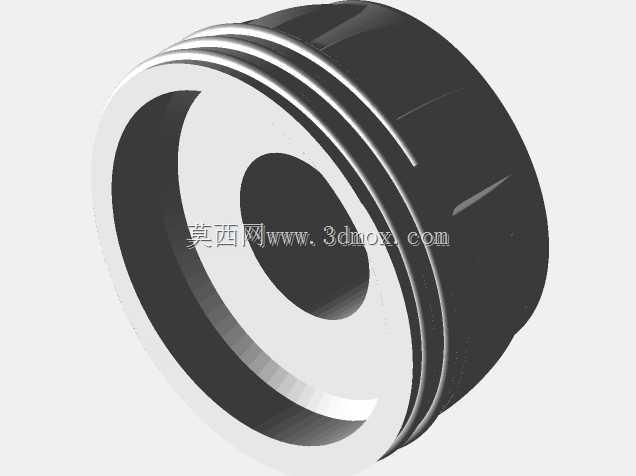

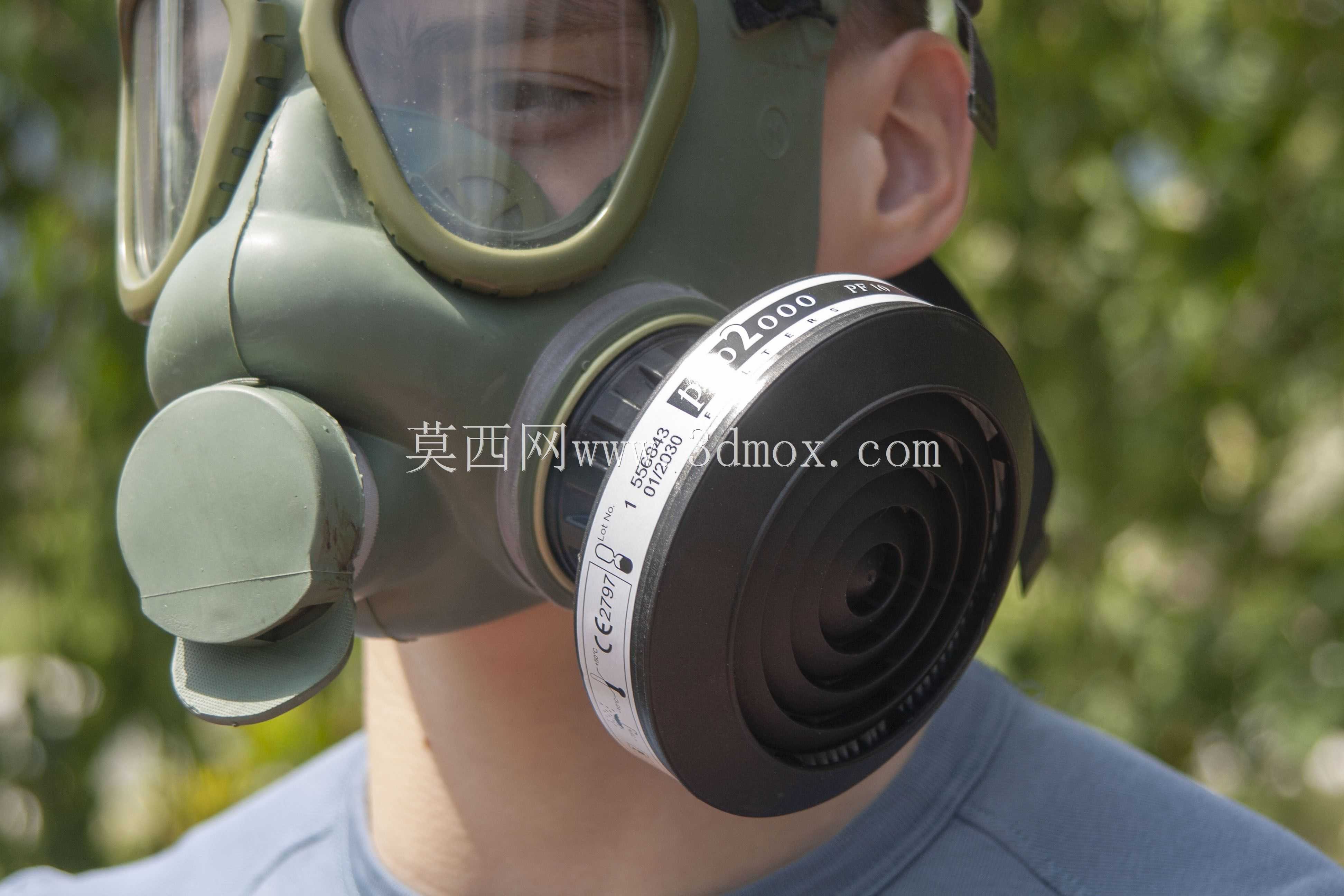

　　安装边界尺寸上，转接件与面罩配合的端面对应M1（M9A1）面罩的接口卡位尺寸，公差控制在0.2mm以内，保证卡合后没有旷量，不会因为头部晃动出现转接件松脱；与滤毒罐配合的端面采用标准40mm通用滤毒罐的公制螺纹规格，螺纹公差符合呼吸防护装备接口的通用标准，市面上合规的40mm口径P3滤毒罐都能顺畅旋入，旋合到位后通过端面的O形圈完成径向与轴向的双重密封。滤毒罐安装完成后，转接件的轴向突出长度控制在18mm以内，不会因为转接结构过长导致面罩前端突出过多，影响使用者瞄准、贴腮等动作，也不会和头盔、面罩头带等周边装备出现干涉。

　　实际使用中需要注意，O形圈安装前要检查表面是否有裂纹、杂质，安装时要完全卡入预留的密封槽内，不能出现扭曲、移位的情况，每次更换滤毒罐时都要检查O形圈的完好度，出现老化变形要及时更换。转接件安装到面罩后要先做气密性测试：用手掌堵住滤毒罐进气口，缓慢吸气感受面罩是否向内塌陷并维持负压，没有漏气感再投入使用。这款结构的设计没有多余的异形凸起，外表面做了圆弧过渡处理，不会勾挂衣物、装备带，日常收纳时也不容易因为突出棱角被磕碰损坏。针对P3级滤毒罐的颗粒物防护特性，转接结构的通气通道做了等径设计，内径和滤毒罐进气口、面罩原进气通道保持一致，不会因为通径缩小增加呼吸阻力，保证长时间佩戴时的呼吸顺畅度，不会因为通气截面突变造成气流紊流，增加呼气、吸气的负荷。
