车床配套螺旋驱动端铣刀安装座结构

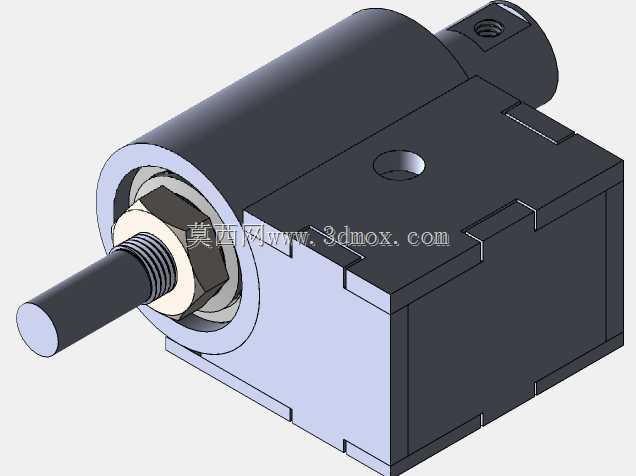

在普通车床的日常加工作业场景里，很多操作者都会遇到需要在车床上完成铣削工序的需求，尤其是小批量修配、单件异形件加工时，反复拆装工件转移到铣床不仅耗费装夹找正时间，还容易带来二次装夹的形位公差偏差，这款端铣刀安装座就是针对这类工况设计的车床附加工装。从实际使用逻辑来看，它可以直接替换车床原有刀架位置，不需要对车床本体做额外改装，就能实现端铣刀的装夹固定，拓展车床的铣削加工能力，不管是轴类零件的键槽铣削、端面孔位加工，还是小平面的修铣，都能通过这个刀座完成。设计上采用螺旋枪驱动的传动结构，动力输入适配常规车床的刀位传动接口，内部做了轴承支撑结构来保证铣削时的回转精度，避免悬臂铣削带来的振刀问题，刀座的装夹端适配3/8柄立铣刀，安装时可以直接通过刀座本体的定位块与车床刀架安装位贴合，锁紧螺栓穿过本体上的安装孔完成固定，安装边界充分考虑了普通卧式车床的中拖板行程范围，不会出现安装后拖板移动干涉的问题。在精度设计层面，刀座的装夹孔做了严格的公差匹配，建议实际使用时配合端铣刀铰孔工艺来保证装夹同轴度，这样加工出来的键槽、孔位可以满足IT7级左右的公差要求，日常加工中除了竖键槽铣削，也可以用来完成工件端面的中心孔钻削引导、小面积平面铣削等工序。刀座的本体采用方块加圆柱传动段的组合结构，方块部分作为安装定位基准，平面度做了精磨处理，保证和刀架安装面的贴合率，圆柱传动段内部布置轴承与密封结构，避免加工时的切削液、铁屑进入传动腔造成磨损，伸出的刀具装夹轴做了防松锁紧结构，铣削过程中不会出现刀具松脱的问题。实际选型适配时，需要确认自身车床刀架的安装槽宽与螺栓孔距，这款刀座的安装尺寸适配多数中小型普通车床的刀位空间，安装后刀具的中心高可以通过垫片微调，保证和车床主轴中心高一致，避免加工斜面、键槽时出现深度不均的问题。
