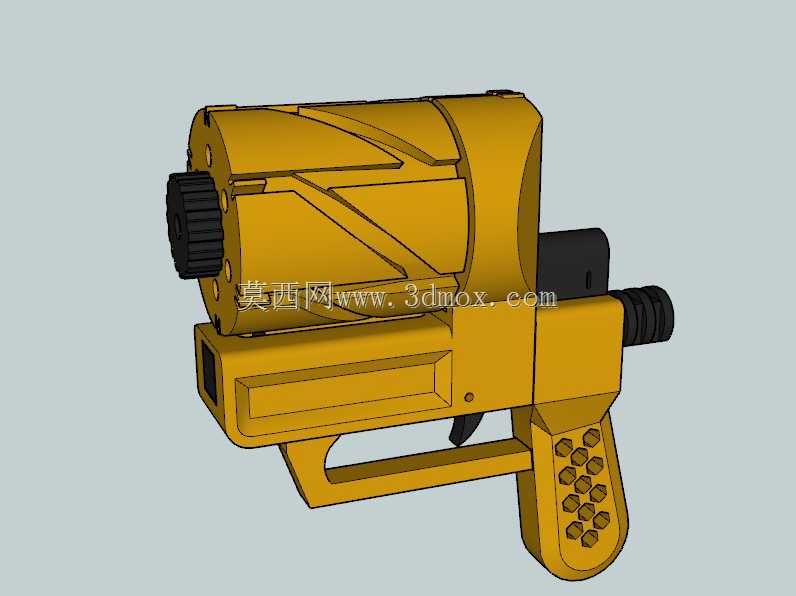

卡通风格左轮造型手持套件打印成品

该款手持造型套件在结构设计上充分考虑了FDM熔融沉积成型3D打印的工艺特性，所有外露棱边均做了R1.2-R2mm的圆角过渡处理，避免打印过程中出现尖角翘边、层间结合力不足的问题，整体拆分的打印件无超过45度的悬空结构，无需额外添加支撑即可完成打印，大幅降低后处理打磨的工作量。握把区域采用密集的六边形凹坑纹理设计，既提升了手持握持时的摩擦力，避免滑脱，同时凹坑结构在打印时无需支撑，成型后纹理清晰，也能减少打印耗材的用量，兼顾实用性与轻量化需求。

从实际应用场景来看，该套件可作为桌面摆件、cosplay活动的手持道具使用，也可作为3D打印入门学习者的组装练习件，拆分后的零件采用插接加少量胶水粘接的装配方式，公差控制在0.2mm的适配间隙，普通打印精度下即可顺利完成组装，无需额外进行锉修调整。整体外形尺寸控制在180mm×120mm×70mm的范围内，属于桌面级3D打印机常规成型尺寸可覆盖的规格，无需大尺寸打印设备即可完成制作，安装摆放时仅需占用极小的桌面空间，也可搭配小型展示底座作为陈列展品。

设计思路上参考了经典左轮枪械的布局逻辑，但做了大幅的卡通化简化处理，取消了真实枪械的击发、供弹等功能性结构，仅保留外形辨识度，转轮位置做了一体化封闭设计，既提升了整体结构强度，避免薄壁结构打印后出现断裂问题，也让整体造型更具圆润的卡通质感。枪管部分做了短缩处理，前端的防滑纹理采用等距环形凸起设计，打印时层纹方向与纹理方向一致，成型效果规整，无需额外打磨即可获得较好的外观表现。扳机位置预留了0.3mm的活动间隙，组装后可实现小角度的扣动活动，提升把玩时的交互感，扳机与主体的连接采用一体化打印的转轴结构，无需额外加装金属销轴，进一步降低组装难度与配件成本。

在结构强度设计上，主体外壳壁厚统一设置为2.4mm，刚好对应常规0.4mm喷嘴3D打印机的6条打印线宽，打印时可实现整壁厚填充，无内部空隙，打印完成后外壳具备足够的抗摔抗形变能力，日常手持把玩、掉落不易出现碎裂情况。握把与主体的连接采用定位凸台加粘接面的设计，粘接面做了网格状咬花处理，涂抹普通PLA专用胶水即可获得足够的连接强度，长期使用不会出现连接处断裂的问题。
