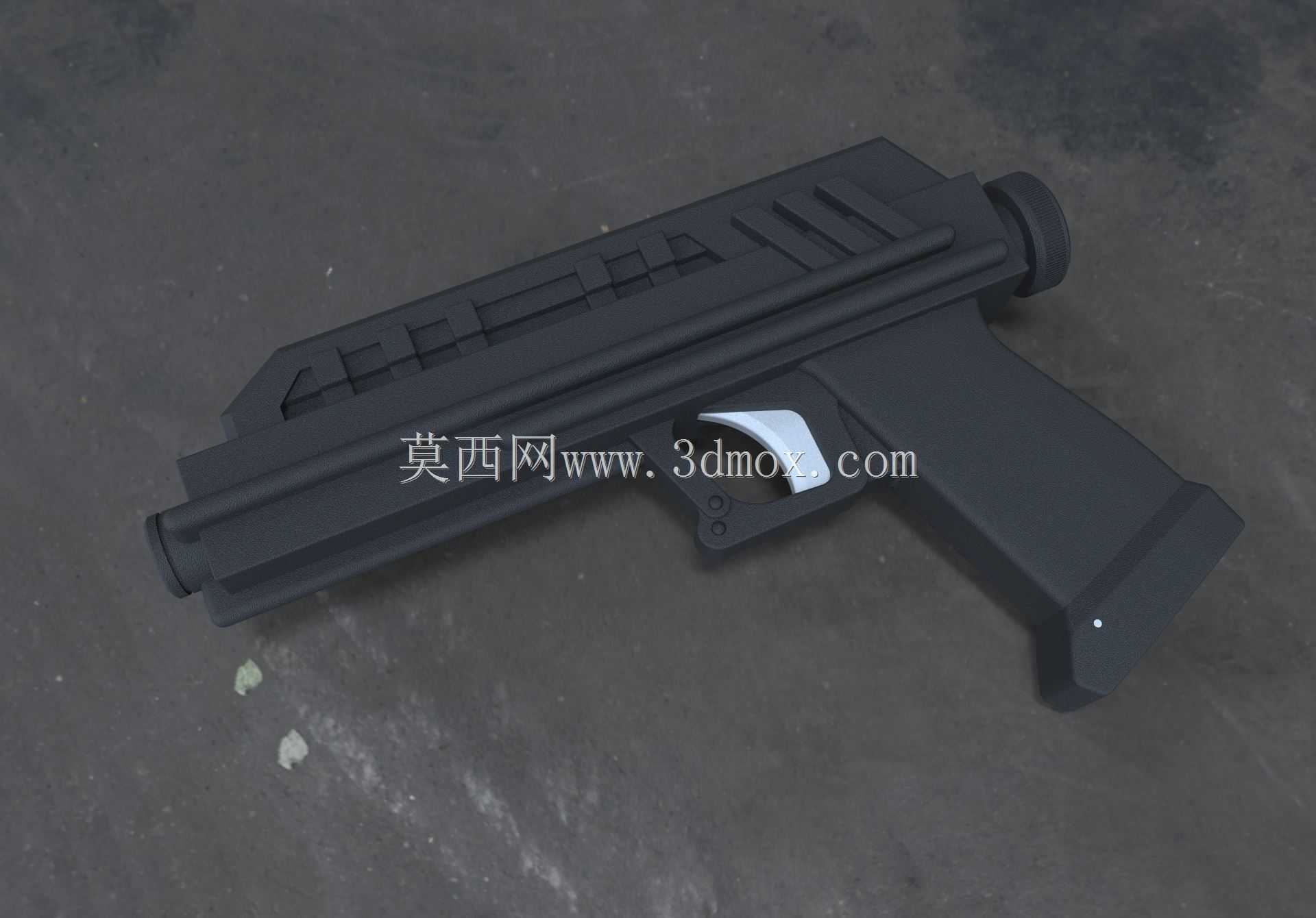

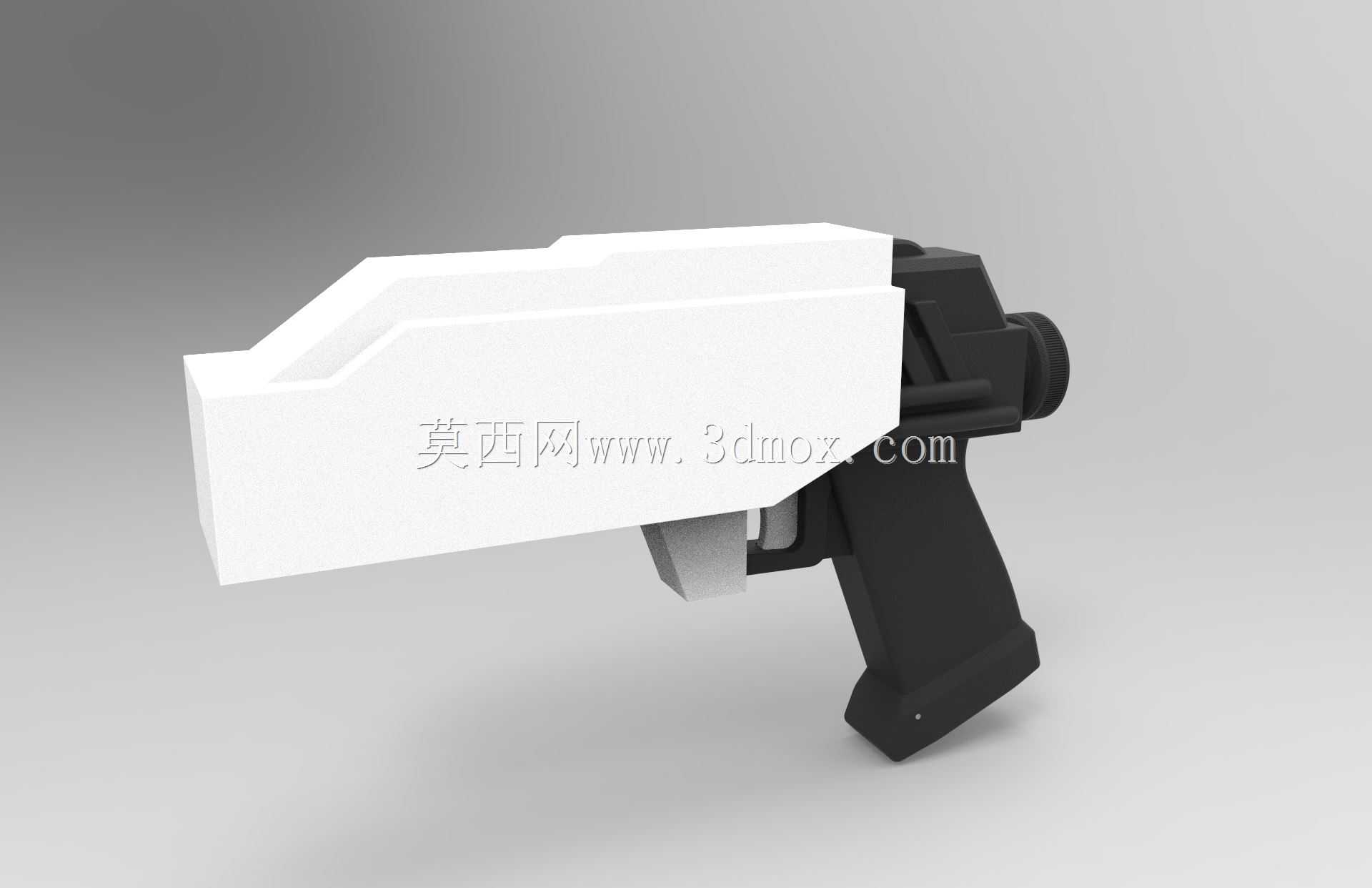

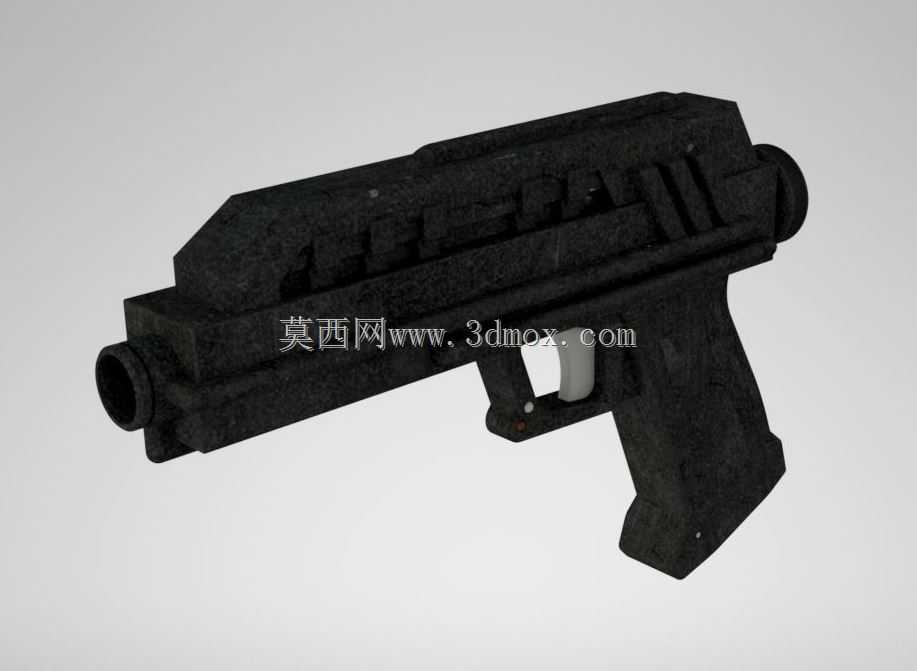

星战DC-17手持爆能道具结构设计

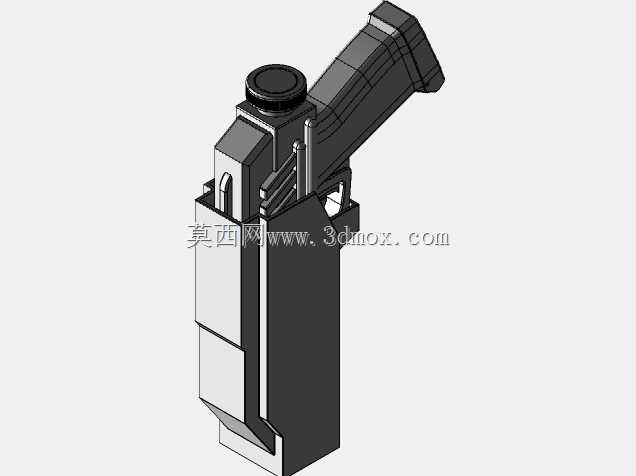

该手持道具的结构设计围绕影视实景拍摄的使用需求展开，整体采用分体式可组装结构，拆分出的8个独立部件均适配3D打印成型工艺，无需额外设计复杂支撑结构即可完成单件打印，打印完成后可通过标准紧固件完成整枪装配，无需定制特殊连接件。从实际使用场景出发，道具内部预留了标准电子元器件的安装位，可直接适配常规微动开关、小型控制电路板、3V蓝色LED、微型扬声器等通用配件，无需对结构进行二次打磨修改即可完成声光效果的加装，满足拍摄时的道具互动展示需求。外形尺寸控制上，整枪长度约256mm，高度约169mm，最大宽度约46mm，握持部分的轮廓按照人体工程学弧度设计，贴合普通成年使用者的手掌握持曲线，长时间持握拍摄不会产生明显的硌手感，枪身外轮廓的棱角做了0.5mm的圆角过渡处理，避免拍摄过程中剐蹭服装或者划伤演职人员。设计思路上优先还原原作的视觉识别特征，枪身表面的防滑纹理、分段式结构线条都按照影视设定的比例做了等比例还原，同时兼顾了结构强度，握把内部做了十字形加强筋布局，即使日常拍摄过程中出现轻微磕碰也不会出现断裂问题。安装边界方面，所有紧固件的安装孔位都做了沉头设计，装配完成后螺丝端面不会突出枪身表面，保证外观的整体性，枪管端部的消焰结构、枪身尾部的端盖都采用卡扣加螺丝的双重固定方式，既方便后期拆卸维护内部电子元件，也能避免拍摄过程中部件松脱掉落。针对打印材料的适配性，结构壁厚统一设置为2mm，既满足SLS工艺打印聚酰胺材料的最小壁厚要求，也能控制整体重量，整枪装配完成后重量控制在300g以内，大幅降低长时间持握的负重感，枪身内部的走线槽宽度预留了3mm空间，可同时容纳3根细导线穿过，不会出现走线挤压导致的线路破损问题，扳机位置的活动间隙预留了0.3mm，装配后扳机活动顺畅无卡滞，可真实模拟扣动扳机的动作反馈。
