亨内斯特v3

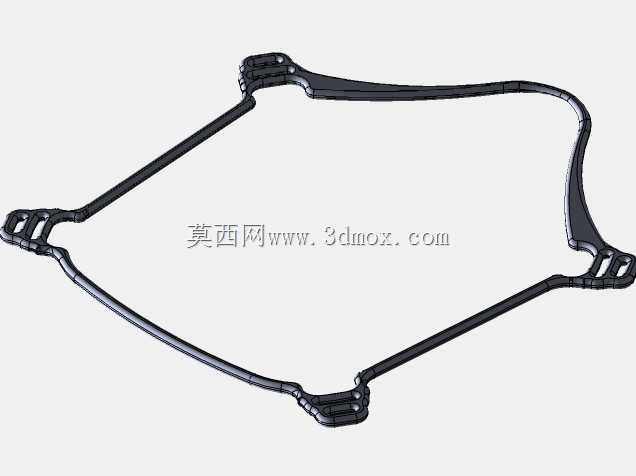

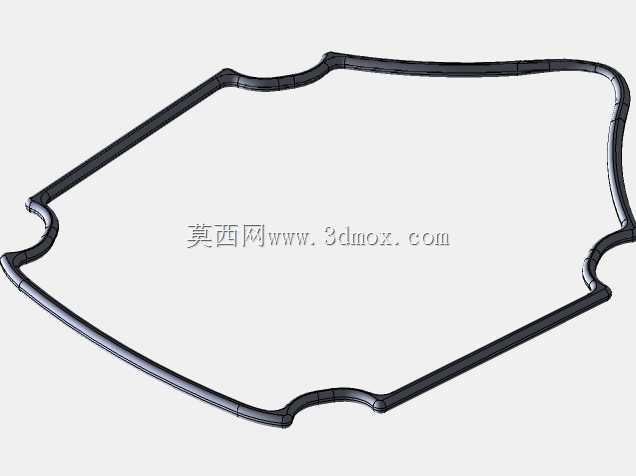

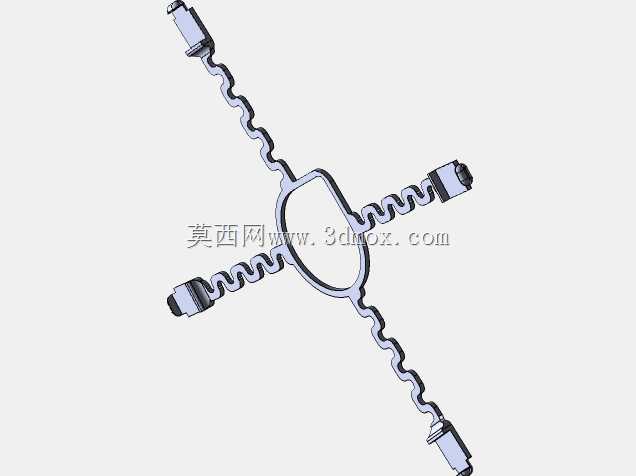

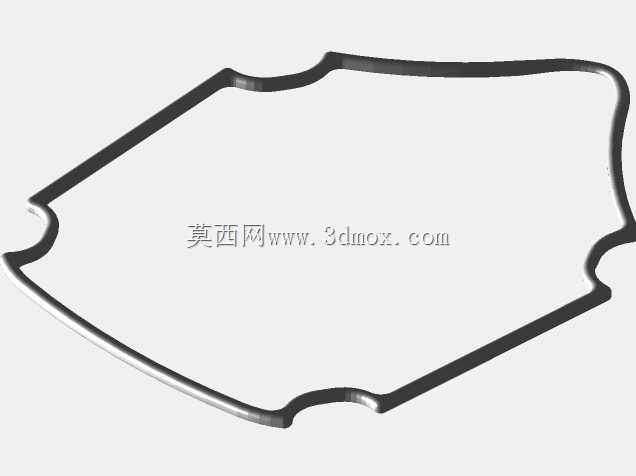

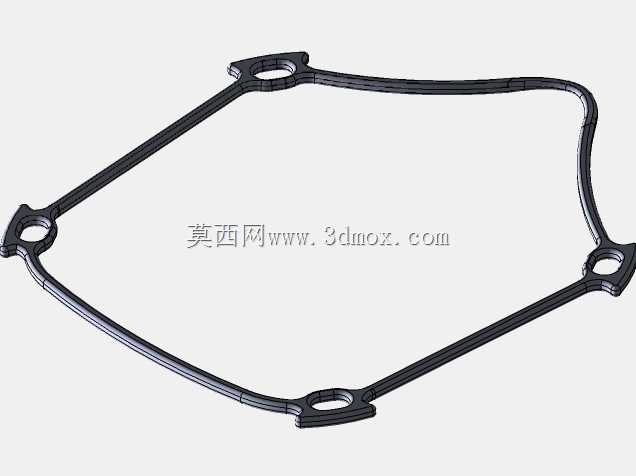

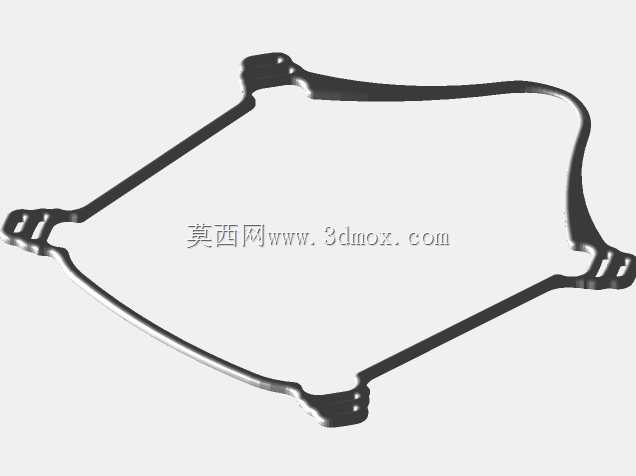

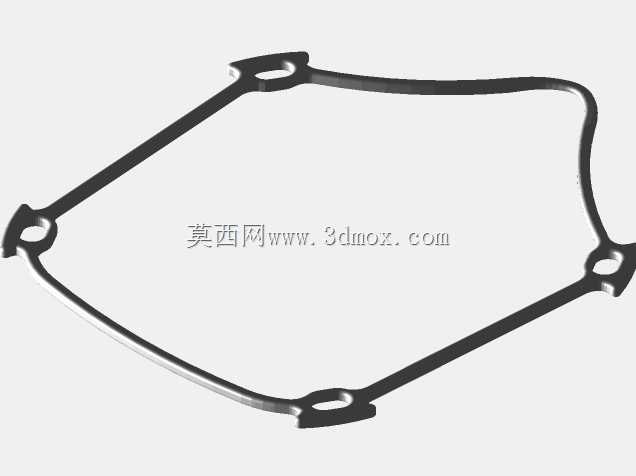

关于设计的HensNest V3创建HensNest是为了解决当前面具破解中一些最紧迫的问题。它的灵感来源于Copper3D的NanoHack和Mark Fuller的DIY面膜。HensNest有一个灵活的印刷环框，与面部一致，无需后处理步骤，如使用热枪或涂抹密封剂。过滤器表面积非常大，解决了带有小型过滤塔的硬边面罩设计的透气性问题，如NanoHack。HensNest在设计中增加了一个帐篷结构，使过滤器表面远离口腔和鼻子，我们从临床合作者那里了解到，这对于在广泛使用期间保持过滤器干燥和功能至关重要。最后，这种设计大多是平面的，而且打印速度快，成本低。如果您有设计改进建议，请发布到下面的评论部分。v3.0的发行说明v3.0 HensNest设计代表了此设计路径的最终调整。1.设计修改：HensNest v3.0对v2.0进行了两项重要的设计改进，即：（a）一个单独的带箍，使连接带在笨重的过滤材料上更容易；（b）更铰接的安全壳环箍，以改进装配和安全壳。固定带：现在可以通过带箍上的带扣功能直接将带圈起来，以便于固定。这可以通过耳环方式或头后方式完成。皮带箍现在也与X形肋中的凸块接合，以确保卡扣装配的安全。这种设计变化通过减少步骤数量和允许更好的调整，使更换过滤器变得更容易。https://me.udel.edu/hensnest-3d-printed-face-mask/Release 2.0版注释2.0版HensNest设计已准备好生产，并包含完整的组装说明。我们正在继续对设计进行一些小的调整，并将随着我们的进展更新这些发行说明。1。设计修改：HensNest v2.0对v1.0进行了两项重要的设计改进，即：（a）内部扣环将过滤器固定到位；和（b）人体工程学的改进，以符合人体工程学的放样线框，以适应更舒适的鼻子周围，同时保持过滤材料远离面部。2。过滤材料：我们一直在试验几种常用的过滤材料，我们目前的建议是使用一层（干净！）炉过滤器。我们建议使用更高性能的过滤器，如3M Filtrete Ultra Allergen空气过滤器，其MPR等级为1500。我们仍在对这种设计进行呼吸机适配性测试，我们将尽快公布这些结果。3。固定带：HensNest v2.0当前的装配说明包含家用橡胶带，用于将面罩固定到面部。我们提供了4点和2点固定选项，强烈建议使用4点。我们认识到，舒适度是面具长期使用的优先事项，目前我们正在进行轻微的设计修改，以提高固定带的舒适度。v1.0发行说明我们发布了HensNest v1.0，以使制造商社区有机会进一步“破解”我们改进的线框设计。我们将持续发布与线框设计相关的设计改进和更新，以及下面列出的所有发行说明。1。组装：HensNest的组装类似于Mark Fuller的DIY面膜，首先将一次性过滤器固定在线框内。橡胶带或弹性带应在线框的四个卡舌处连接，以在头部周围形成两个连续的环，类似于一次性N95面罩设计。我们将很快发布详细的组装说明和组装视频。消毒：HensNest的设计意图是拥有一个一次性过滤器（一秒钟内更多）和一个可重复使用的线框。我们建议在ABS中打印线框，以允许大量使用消毒剂和通过医院消毒器或家用洗碗机进行蒸汽消毒。如果您使用PLA/PETG打印，请认识到它可能无法耐受蒸汽灭菌，但不应使用漂白剂或酒精消毒剂过度降解。3。过滤器：目前，我们正在试验不同的过滤器类型，以尽可能接近N95等级（知道我们不会真正达到N95等级）。目前，我们正在测试真空吸尘器袋、家用加热器空气过滤器，以及任何其他我们可以使用的普通过滤器。幸运的是，我们机构有一位环境安全和健康官员，他可以进行定性和定量的呼吸器适配测试。我们将在得到这些结果后发布它们。如果你有其他过滤器类型的建议，请张贴到下面的评论部分。关于TeamThe HensNest是一个合作项目从德拉瓦大学（UD），蓝色母鸡的家。该设计是在设计工作室构思的，早期原型是在设计工作室制造的，设计工作室是UD机械工程系的本科生教学和学习空间。该项目由Whitney Sample先生领导，Whitney Sample先生是设计工作室的联合总监，也是一名工业设计师。惠特尼在医疗器械设计方面有着丰富的经验，他在工作室里花了好几天的时间“黑”了亨斯奈特的设计。该项目的设计和CAD支持由设计工作室助教Arnav Prasad提供，教员Jenni Buckley教授和Ajay Prasad教授提供后勤支持。广泛的临床咨询和灵感是由Lisa Lattanza博士，耶鲁大学整形外科主任和PrRy倡议的联合创始人（与巴克利教授）共同提供的。集团还想感谢UD环境健康与安全部的Mike Gladle以及UD MakerNetwork和工程学院的所有成员，他们帮助项目物流。责任亨斯奈特只能在FDA规定的口罩不能用于家庭或医疗时作为最后手段使用。目前，亨斯奈特尚未通过定性或定量的呼吸机适配测试进行测试。我们将尽快公布这些结果，以及我们对过滤材料的建议。亨斯奈特设计文件和制造说明“按原样”呈现，各方真诚地努力帮助应对新冠疫情。如果您使用、复制或共享此物品，您同意使用这些文件生产口罩，风险自负，并遵守任何州和联邦关于使用这些设备的指南。您还同意，亨斯奈特团队成员及其雇主：（1）否认与使用适宜性、非侵权或符合监管标准相关的任何保证；和（2）对任何人因使用或与物品相关而提出的任何索赔不承担任何责任
