COP357紧凑型四管袖珍防卫手枪结构

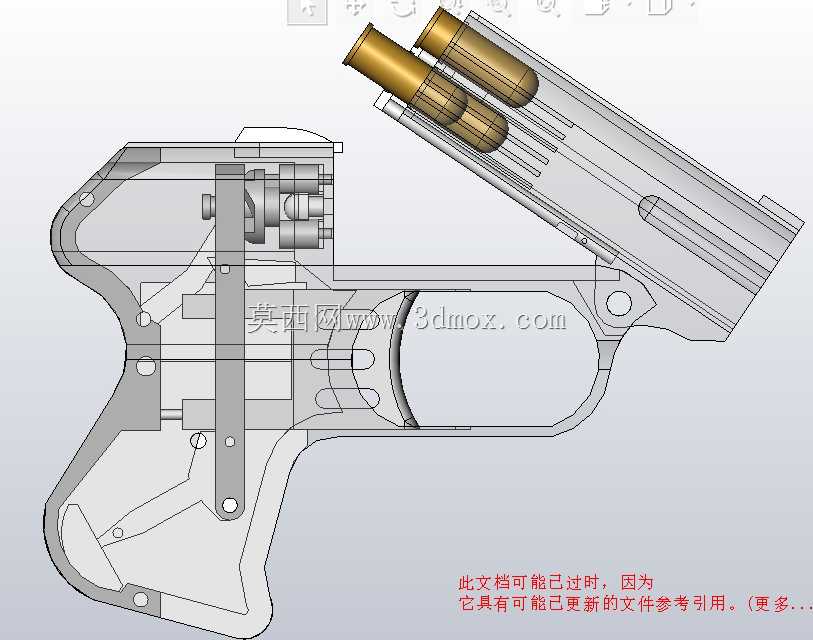

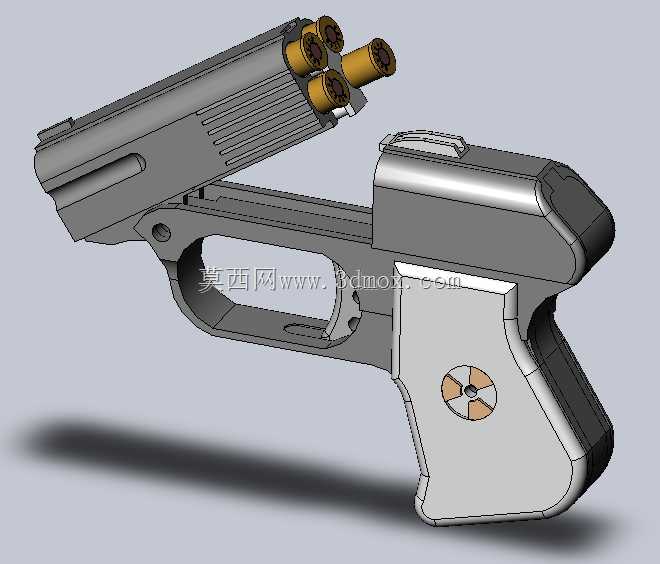

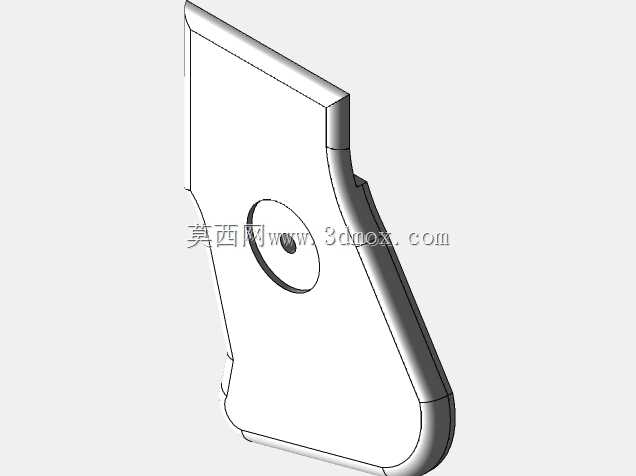

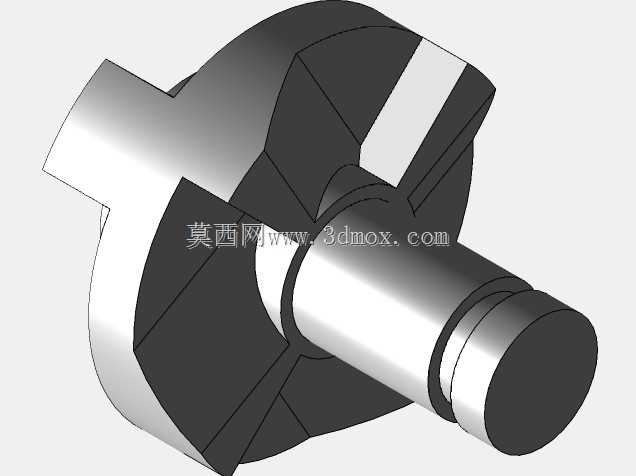

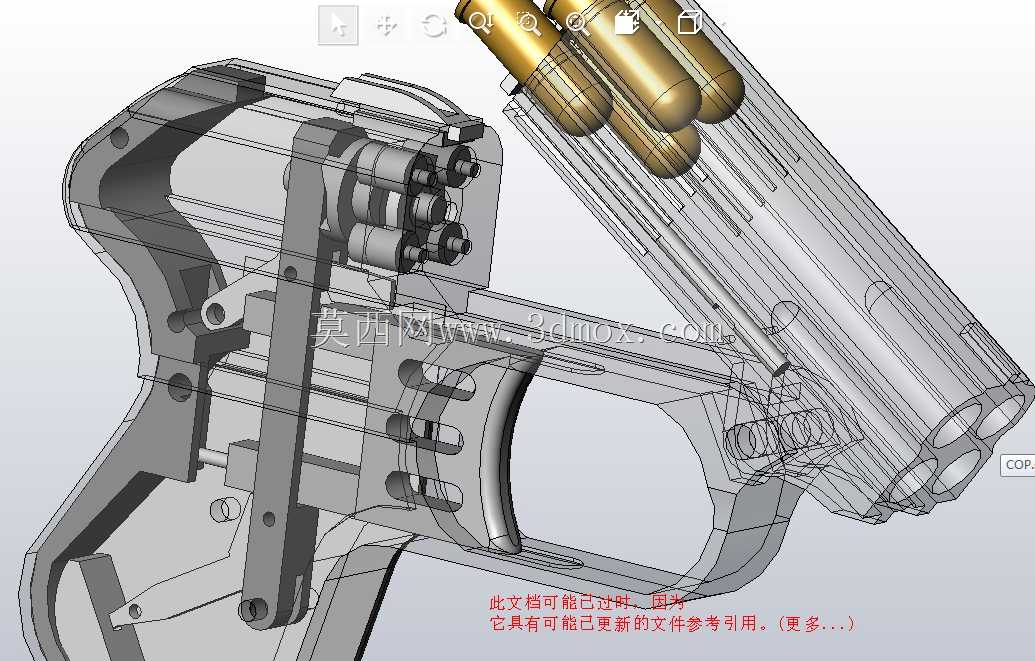

这款紧凑型四管手枪的结构设计，核心围绕隐蔽携行的近距离防卫场景展开，整体采用无击锤的内置击发布局，将四根枪管以2×2的矩阵形式集成在上机匣模块内，摒弃了传统手枪的套筒往复结构，大幅压缩了枪械的整体轴向尺寸，能够适配口袋、隐蔽枪套等狭小携行空间的安装边界，在保证多发射击容量的同时，将整体外形控制在成年人单手握持的尺寸范围内。从结构设计逻辑来看，该枪械的握把模块与机匣采用一体化的框架式结构，扳机护圈与握把框架通过铣削加工成型为整体构件，既减少了装配环节的零件数量，也提升了整体结构的抗冲击强度，能够承受.357口径弹药击发时的瞬时膛压载荷。四根枪管的尾部直接集成在弹膛定位结构上，装弹时通过枪管组件向上翻转的撅把式结构完成弹药装填，省去了弹匣供弹的额外空间占用，每根枪管对应独立的击针定位孔，通过扳机联动的棘轮回转结构依次切换击针对位，实现逐次击发，整套击发传动机构全部内置在机匣的空腔内，外部无突出的操作部件，避免携行时勾挂衣物影响出枪速度。握把侧面的装饰性盖板同时承担了击发机构的侧封功能，通过中心的固定销与握把框架连接，拆解时仅需取出固定销即可卸下盖板，完成内部击发棘爪、弹簧组件的维护保养，这种设计在控制整体重量的同时，也降低了日常维护的操作难度。在实际应用场景中，这类紧凑型多管手枪主要面向近距离应急防卫使用，有效作用距离控制在10米以内，因此枪管长度设计较短，无需设置额外的瞄准具调节结构，通过机匣顶部的固定准星与照门即可完成快速指向射击，整体结构没有多余的装饰性部件，所有外形曲面都做了圆弧过渡处理，既提升了握持的贴合度，也进一步消除了携行时的尖锐凸起。从结构建模的角度来看，该模型完整还原了枪管内膛的定位台阶、击针的让位槽、棘轮的分度齿形等细节结构，能够直观展示这类特殊结构手枪的工作原理，为轻武器结构教学、同类型紧凑型防卫器械的结构设计提供具象的参考依据，也可作为枪械结构科普的展示载体，帮助从业者理解无套筒多管枪械的布局逻辑与零件配合关系。
