MP654K手枪配套定位工装结构设计

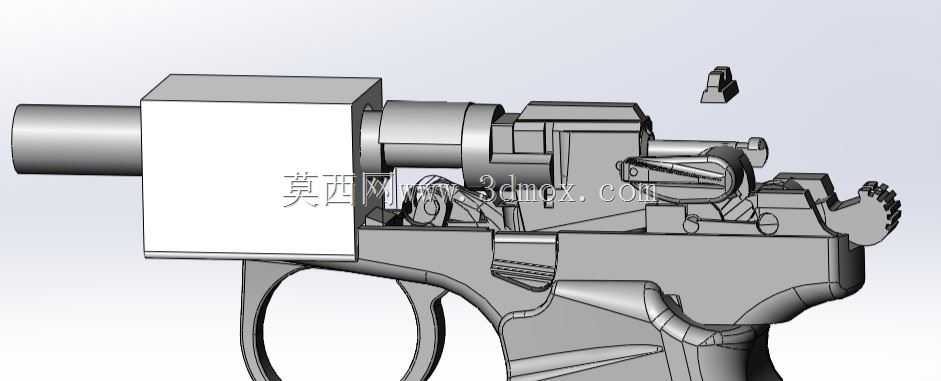

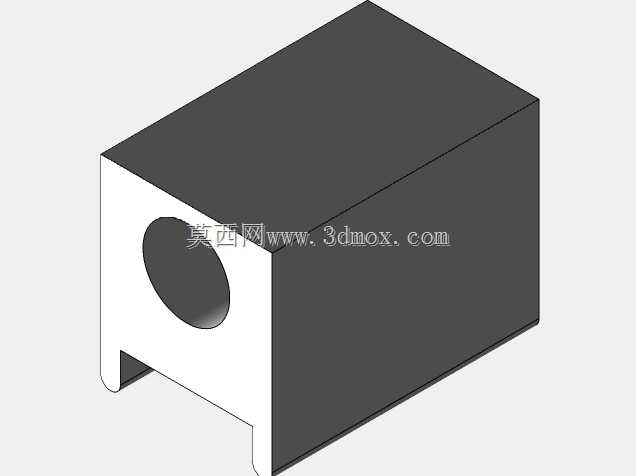

这款定位工具主要面向民用运动射击领域的MP654K气动手枪维护、改装及装配场景，在实际枪械调校作业中，可解决手枪拆解后零部件复位精度不足、装配错位导致的扳机行程异常、击发联动卡顿等常见问题，是枪械维护工位上用于保障装配同轴度与位置精度的专用辅助工装。从功能特性来看，该工装采用分体式贴合定位设计，主体定位块与手枪机匣上部的装配基准面完全贴合，前端定位套嵌套在枪管外圆基准段，通过型面的过盈限位约束枪管、节套与机匣的相对位置，避免装配过程中零部件发生周向转动或轴向窜动，后端的定位凸起可卡入击发机构的装配基准槽，确保阻铁、击锤等联动部件的安装位置符合设计公差要求，装配时无需反复打表测量零部件相对位置，可将单枪装配调校的辅助定位时间缩短六成以上。设计阶段优先考虑了实际维护场景的操作便利性，没有采用整体包裹式的复杂工装结构，而是选取手枪机匣上三个加工精度最高的基准面作为定位支撑点，既减少了工装本身的加工难度，也避免了工装与手枪表面的非必要接触，防止装配过程中刮花枪械表面的氧化层或涂装。工装的主体定位块采用直角方块结构，侧面预留了扳手操作的避让空间，在拧紧枪管固定销、节套锁紧螺丝时，工具可直接从侧面伸入操作，无需反复拆卸工装调整位置。从安装边界来看，工装前端定位套的内孔直径与MP654K手枪的枪管外圆基准尺寸匹配，轴向定位台阶到后端定位凸起的距离严格对应机匣上枪管装配端面到击发机构基准槽的中心距，安装时只需将工装从机匣上部平稳压入，听到定位卡入的轻微声响即可确认定位到位，无需额外的锁紧机构固定，工装本身的外形尺寸控制在可单手握持操作的范围内，重量较轻，长时间手持作业也不会产生明显的负重感。针对实际使用中可能出现的尺寸适配偏差，该工装的定位面预留了0.1毫米的修配余量，若遇到不同生产批次的MP654K手枪存在零部件尺寸公差波动，使用者可通过打磨定位面的方式微调适配量，无需重新制作整套工装，适配灵活性较强。在实际枪械维修工位的应用中，这类定位工装可有效降低新手装配时的错位率，即使是对枪械结构不熟悉的从业者，也能借助工装的定位约束完成高精度的装配作业，避免因装配位置偏差导致的击发故障、精度下降等问题，同时也可作为枪械改装时的基准定位工装，在加装瞄准镜座、改装枪管等作业中提供稳定的位置基准，保障改装后枪械的部件同轴度符合使用要求。
