加油站自封式加油枪结构设计

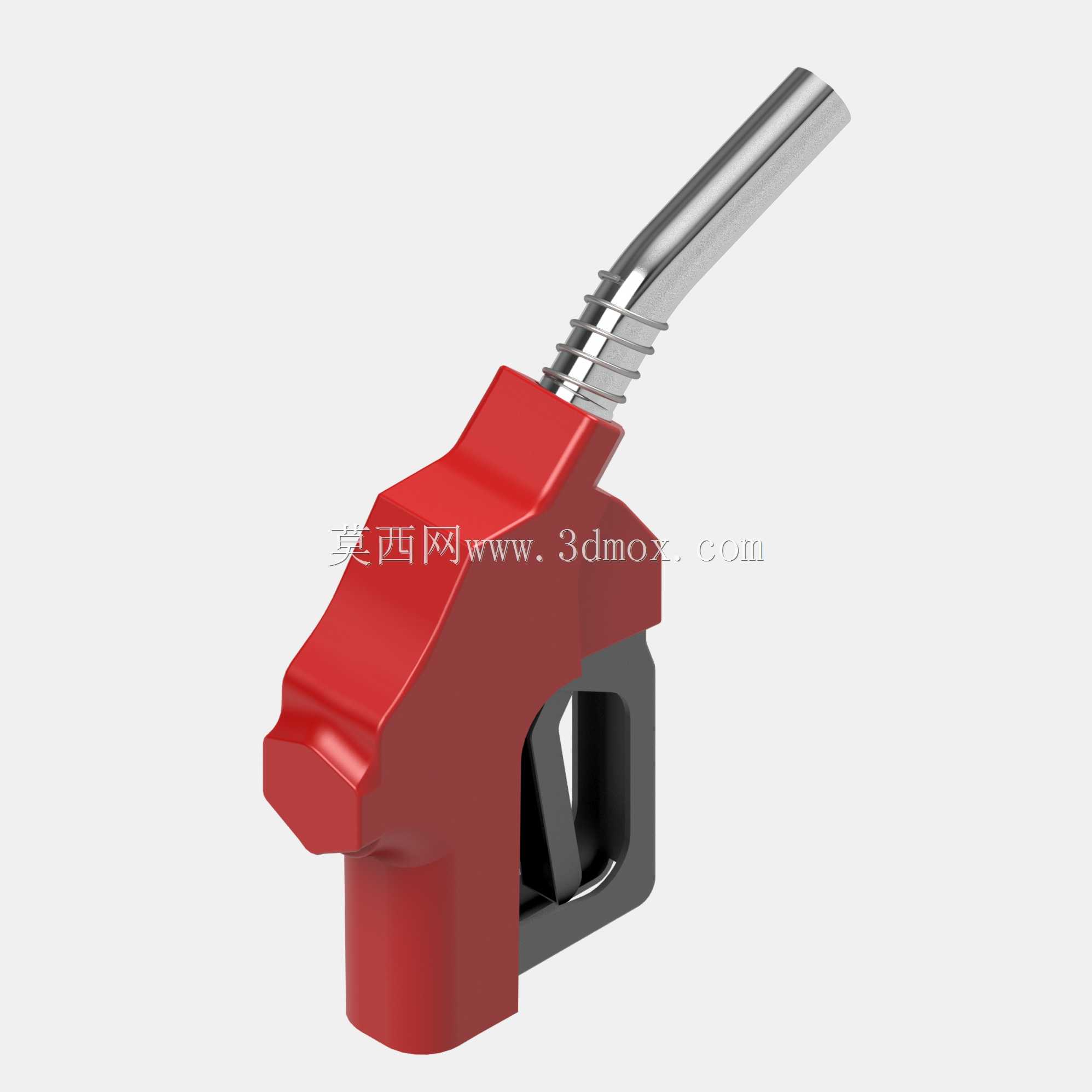

这款加油枪的三维结构设计，核心围绕燃油加注场景的实际使用需求展开，首先要适配加油站、厂区内部燃油加注点、移动加油设备等多场景的使用要求，既要满足手持操作的人机工程需求，也要兼顾加注过程的密封性、操作便捷性与安全防护要求。从结构设计思路来看，枪体主体采用握持式的异形曲面造型，握持区域的弧度贴合手掌自然弯曲形态，扳机位置的镂空区域预留了手指操作的充足空间，操作人员单手握持时可以自然搭放扳机，长时间加注作业也不易产生手部疲劳，枪身主体的红色包覆结构采用耐油工程塑料材质，既可以隔绝内部金属油路的低温传导，也能在燃油意外滴落时起到防腐蚀、防滑的作用。枪头的金属加注管采用弯折角度设计，这个角度是经过多轮场景验证确定的，既可以顺利插入汽车油箱的加注口，也能在加注过程中避免枪身与车身、油箱口发生磕碰，金属管外壁的波纹结构是防弯折设计，在加注管受到侧向力时可以通过波纹段的微量形变分散应力，避免金属管根部出现断裂漏油的问题，同时加注管的外径尺寸适配主流乘用车辆、商用车辆的油箱加注口内径，不需要额外加装转接头就可以直接使用。从功能特性来看，这款加油枪内部集成了自封结构，当油箱内燃油液面淹没加注管口时，枪体内部的负压通路会触发扳机锁止，自动切断油路，避免燃油溢出引发安全隐患，扳机的行程设计分为多档，操作人员可以根据加注需求控制燃油流速，小档位适合小容量容器加注，大档位适合车辆油箱快速加注。油路接口位于枪体尾部，接口的安装边界尺寸匹配通用加油胶管的标准接头，不需要对现有加油设备的管路进行改造就可以直接替换安装，枪体内部的油路通径经过流量校核，在常规加油站供油压力下可以满足每分钟数十升的加注流量要求，同时枪体内部的密封结构采用耐油橡胶材质，长期接触汽油、柴油等燃油介质也不会出现溶胀、密封失效的问题。在安装适配层面，这款加油枪的整体重心位于握持区域附近，挂装在加油机的枪架上时，重心位置可以保证枪体自然卡入枪架卡槽，不会出现滑落的问题，枪身的外形尺寸也适配现有主流加油机的枪架容纳空间，替换旧款油枪时不需要调整枪架的安装位置。设计过程中还考虑了日常维护的便捷性，枪体的包覆外壳采用卡扣加少量紧固件的连接方式，维护人员不需要专用工具就可以拆开外壳清理内部油路、更换密封件，金属加注管与枪体主体采用螺纹连接，加注管出现磕碰变形时可以单独更换，不需要整体报废枪体，有效降低了设备的后期维护成本。
