可折叠式武器承载制导三脚架结构设计

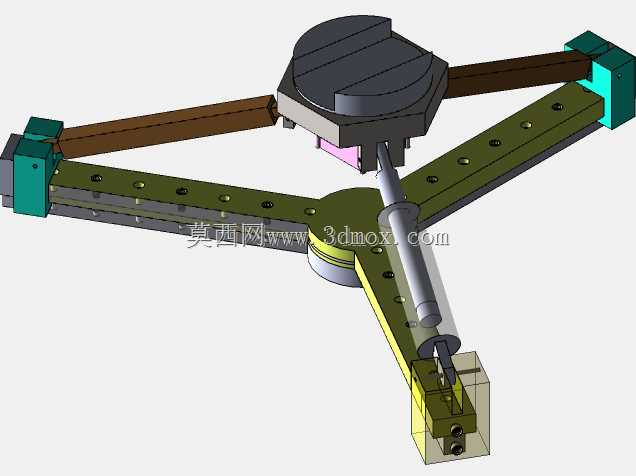

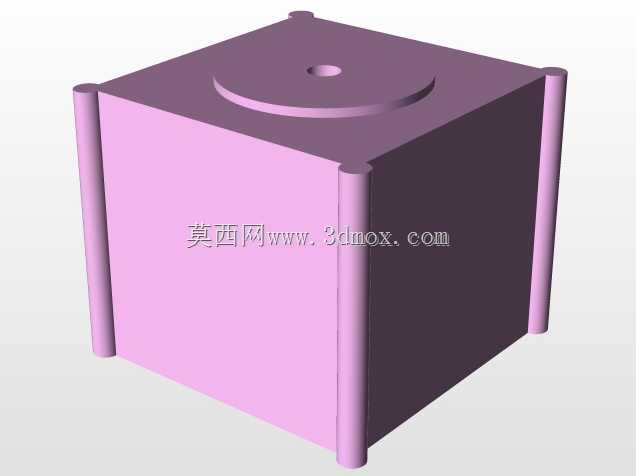

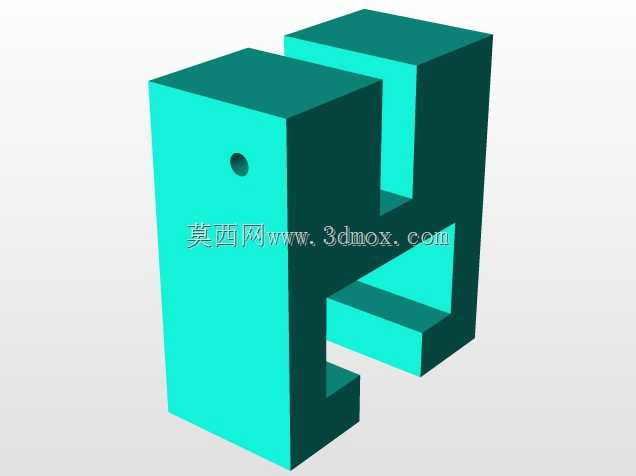

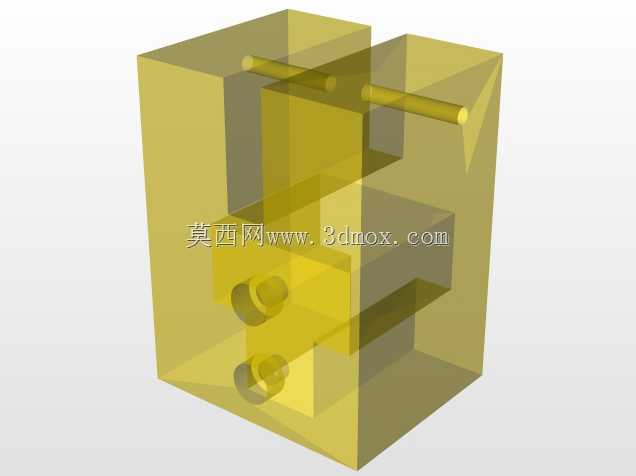

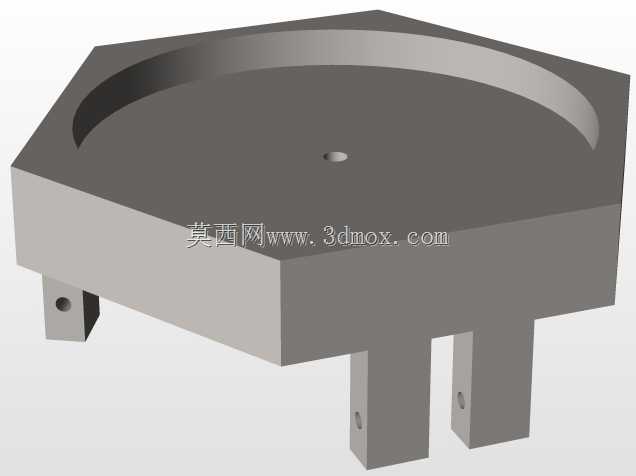

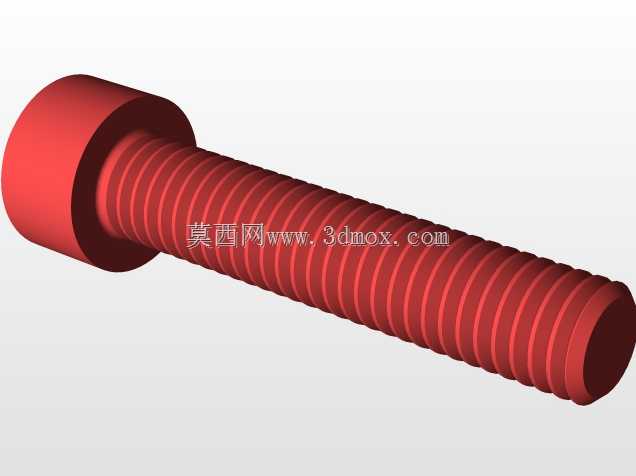

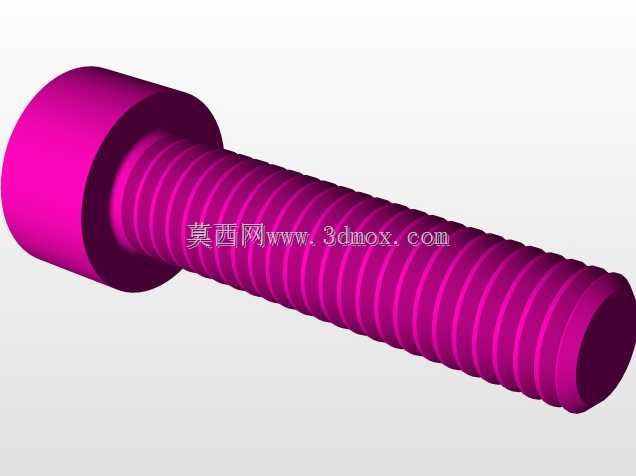

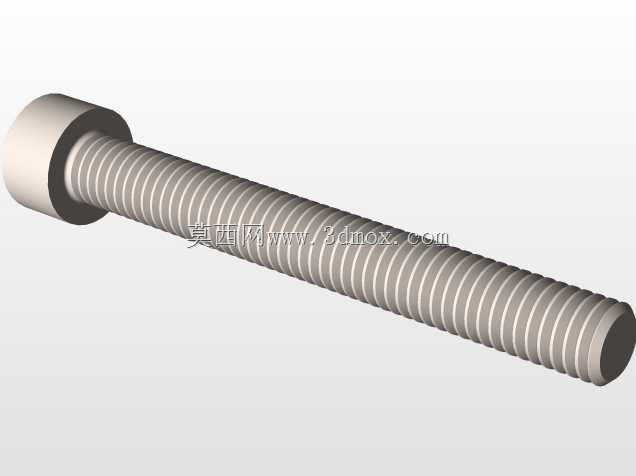

这款三脚架结构主要面向野外战术作业场景设计，核心作用是为轻型制导武器、观测类设备提供稳定的架设支撑，适配复杂地形下的快速部署需求，区别于民用摄影类三脚架，其结构强度、锁紧可靠性、架设展开效率都按照战术使用标准做了针对性优化。从结构布局来看，顶部承载平台采用圆形法兰式安装面，预留了多组定位安装孔位，可兼容不同接口规格的武器本体、制导观瞄模块，平台下方集成了方位微调转轴，可实现水平方向360度全向回转，转轴处设置了阻尼调节与锁紧机构，既可以满足目标追踪时的顺滑转动需求，也能在锁定后提供足够的刚性支撑，避免射击或观测时出现晃动偏移。三条支腿采用差异化长度调节结构，支腿主体为高强度合金型材，沿杆身均匀排布多组定位销孔，可根据地形坡度、架设高度需求快速调整单腿伸出长度，支腿与中心基座的铰接处设置了大角度开合限位结构，最大开合角度可支持低姿架设状态，满足隐蔽作业需求，支腿末端设置了可更换的接地接头，可根据硬质路面、松软泥土、砂石地等不同地面环境更换防滑垫、穿刺式地钉等不同接头，提升架设稳定性。中心位置设置了可伸缩的中柱结构，中柱表面做了硬质氧化耐磨处理，配合侧面的快拆锁紧手柄，可快速调整承载平台的整体高度，中柱内部预留了走线空腔，可将制导模块的信号线缆从空腔内引出，避免外露线缆在支腿收放时出现勾挂、磨损问题。设计过程中优先考虑了携行性需求，三条支腿可完全收拢贴合中柱，收拢后整体外形为规整的长杆状，可配套专用携行包具背负运输，所有铰接位置的锁紧扳手都做了内藏式设计，避免携行过程中勾挂装具。结构受力层面，支腿与中心基座的连接位置做了加强筋补强，可承受武器发射时的后坐力冲击，所有转动配合面都设置了耐磨衬套，减少反复开合、转动带来的磨损，延长整体使用寿命，各锁紧机构都采用冗余锁紧设计，避免野外作业时因震动、磕碰出现锁紧失效的问题。安装边界方面，收拢状态下整体外径不超过120mm，展开后最大支撑半径可达650mm，最低架设高度为280mm，最高架设高度可通过中柱与支腿配合调整至1200mm，顶部承载平台的安装孔位按照通用战术设备接口标准设计，无需额外转接件即可直接适配多数轻型制导武器、观测设备的安装需求。
