二战舰炮两款穿甲与高爆炮弹结构

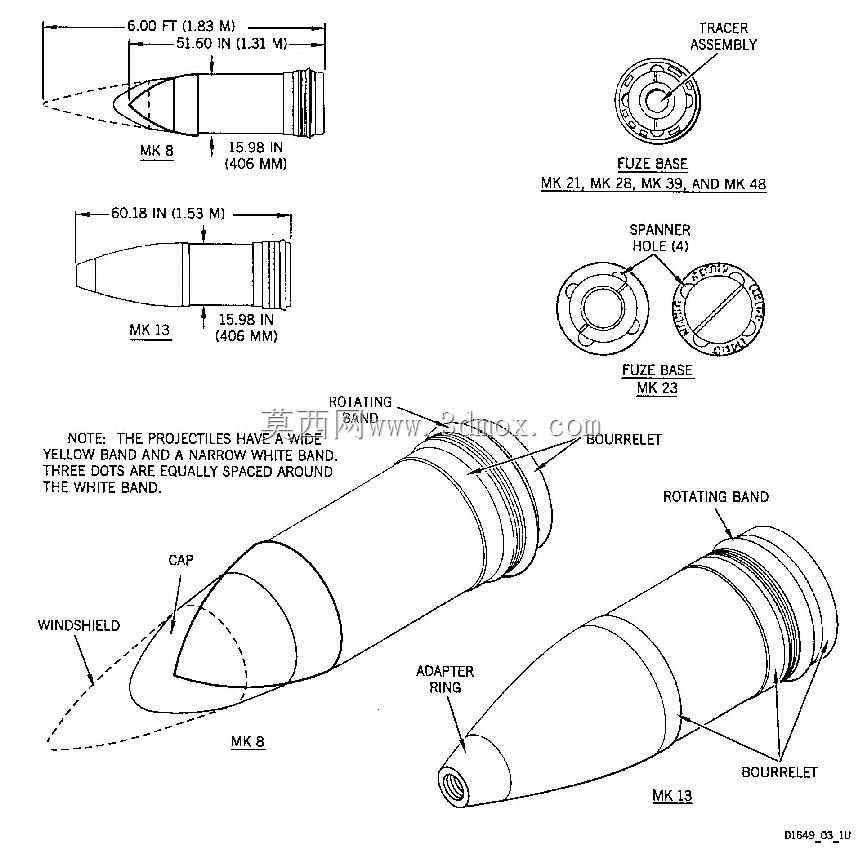

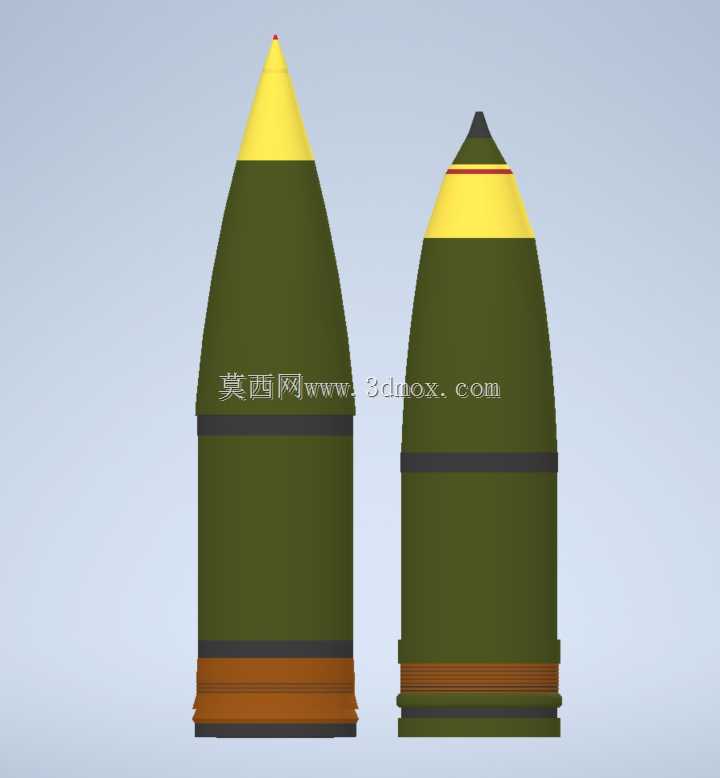

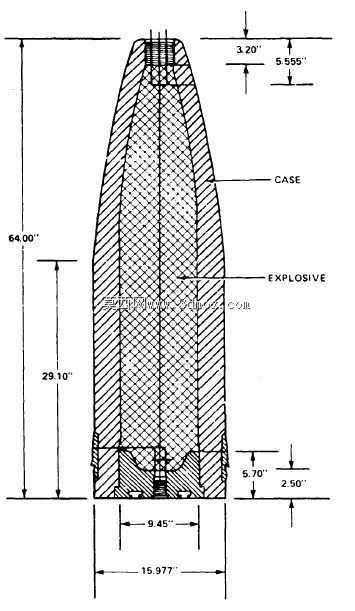

本次建模还原的两款大口径舰炮弹药，分别对应穿甲被帽弹与高容量爆破弹构型，是二战时期战列舰、重型巡洋舰主炮配属的核心弹药类型，建模过程严格参照实弹测绘的外形轮廓与分段结构特征，还原不同弹种的外形差异与结构边界。从实际应用场景来看，穿甲构型弹药主要承担对舰打击任务，弹体外形采用大长径比流线型设计，弹头部分的被帽结构采用钝头加风帽的组合设计，风帽部分的锥角经过优化，能够降低跨音速飞行阶段的空气阻力，被帽部分采用硬化结构设计，在撞击大倾角装甲时能够避免弹头跳飞，同时引导弹体主体穿透装甲层，弹体侧壁的环形弹带结构尺寸严格匹配对应舰炮的膛线阴线尺寸，保证发射时的闭气效果与膛内定位精度，弹体尾部的铜制密封环结构，建模时还原了多层阶梯式的凸缘设计，能够在发射时受火药燃气压力挤压变形，填充弹膛与弹体之间的间隙，避免火药燃气泄漏影响初速稳定性。高爆构型弹药则主要承担对岸火力压制任务，弹体外形相对短粗，弹头部分的弧形轮廓曲率更大，弹体侧壁厚度更薄，内部预留更大的装药空间，弹体上的两道环形弹带位置与穿甲弹保持一致，适配同口径舰炮的装填定位需求，弹头引信位置的台阶结构还原了触发引信的安装接口尺寸，能够兼容不同类型的触发、延时引信安装。建模过程中对两款弹药的同轴度公差做了严格约束，弹体各段圆柱面、圆锥面的回转中心保持统一，避免出现结构偏心影响飞行稳定性的问题，弹体表面的涂层分色也对应实弹的涂装规范，弹头部分的黄色标识带、弹体中部的黑色定位环、尾部的铜质弹带都做了独立的结构分层，方便后续做结构拆解、装配动画或者工程仿真使用。两款弹药的外形尺寸严格对应同口径舰炮的弹药装填边界，弹体最大直径匹配炮管阳线尺寸，弹体总长度控制在舰炮供弹机构的提升行程范围内，弹尾的凸缘结构适配炮闩的闭锁定位尺寸，能够直接用于舰炮供弹系统的动作仿真、装填流程模拟等场景，也可用于军事装备展示、科普内容制作的三维素材。在结构细节处理上，两款弹体的圆柱段与弹头锥面的过渡位置都做了微小的圆角处理，避免实弹加工过程中的应力集中问题，弹带的宽度、凸缘高度都参照同类型弹药的实测数据设置，保证模型的工程参考价值，而非单纯的外观示意。
