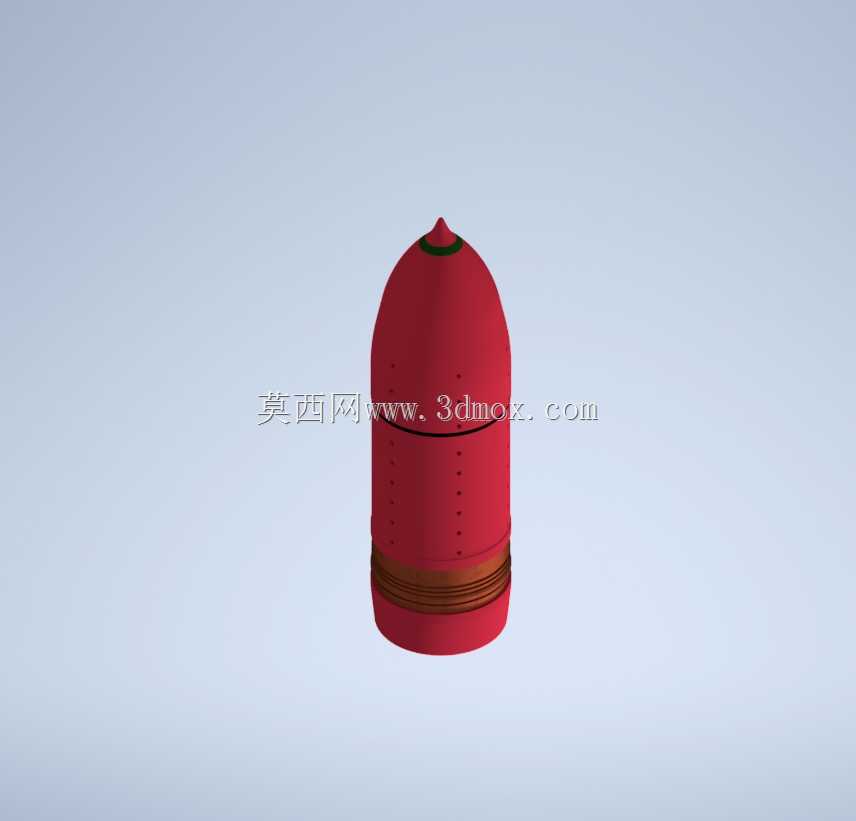

大口径三式对空弹药结构三维数模

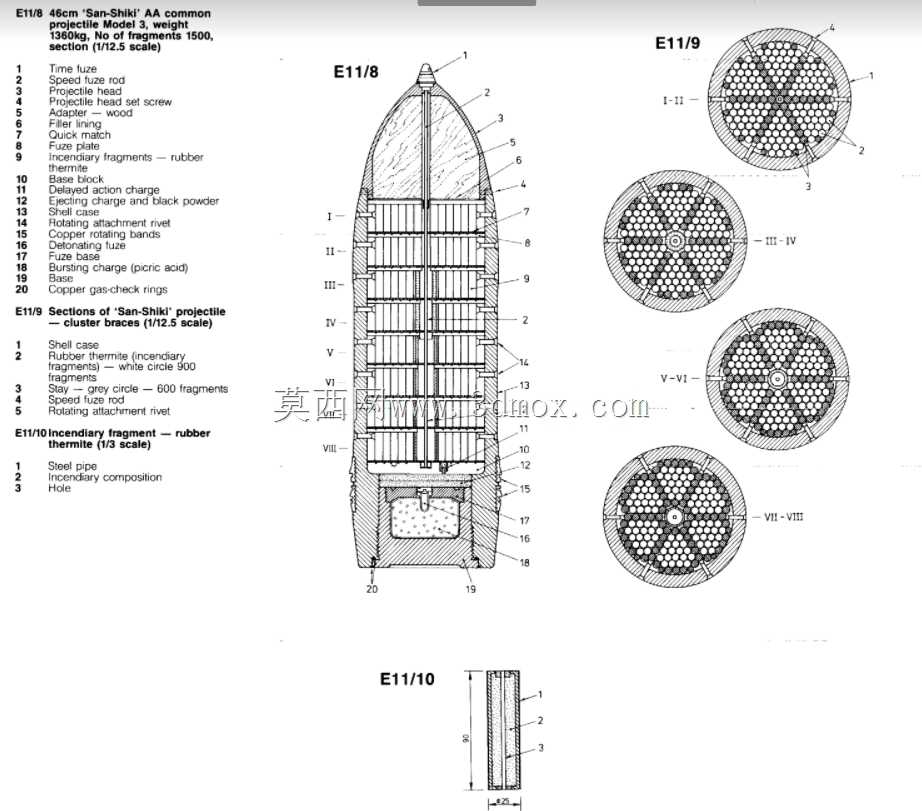

　　该弹药为大口径舰载火炮配用的对空打击弹药，主要配装于战列舰主炮级别的大口径身管火炮，设计初衷是在大口径舰炮的对空射击场景中，通过特殊的起爆机制提升对空中编队目标的覆盖毁伤能力，弥补小口径高炮射程不足、大口径常规弹药对空命中概率低的缺陷。从结构设计来看，弹体整体采用长径比适配大口径舰炮药室的旋成体外形，弹头部分为平滑的圆弧过渡曲面，可降低炮管内运动及外弹道飞行过程中的空气阻力，弹体中部设置多圈等距分布的细小开孔，为内部燃烧药剂的喷射预留通道，弹体下部设置多道环形凸起的弹带结构，用于嵌入炮管膛线，保证发射时弹体获得稳定的旋转角速度，同时密封火药燃气，避免发射能量泄漏。弹体内部采用分段式装药结构，前段设置时间引信模块，

　　可根据目标斜距装定起爆延时，中部装填燃烧类装药，后部设置破片套结构，在燃烧药剂喷射完成后，弹体主装药起爆将壳体破碎为大量离散破片，形成二次毁伤覆盖。在实际使用场景中，该类弹药需要匹配舰炮的装填机构尺寸边界，弹体最大外径严格适配对应口径炮管的阳线内径，弹带外径略大于阴线内径，保证装填时的过盈配合，弹体总长度控制在提弹机、输弹机的行程允许范围内，避免出现装填卡滞问题。建模过程中需要重点还原弹体曲面的流线度，保证弹带环形槽的尺寸公差与实际结构一致，弹身开孔的排布角度、间距符合原结构的喷射方向设计，同时还原弹体不同部位的材质区分，弹头引信部位的金属质感、弹身壳体的涂覆层、弹带的铜质结构都需要在数模中做明确的结构分层，方便后续做结构拆解、

　　弹道仿真或者展示渲染使用。这类大口径对空弹药的结构设计，核心是在常规大口径炮弹的尺寸边界内，整合定时起爆、多向燃烧剂喷射、破片杀伤的多重毁伤机制，不需要改变原有舰炮的装填、发射机构适配性，就能拓展大口径舰炮的对空打击范围，虽然实际作战中受限于引信精度、装填效率的问题，实战效能未达设计预期，但其结构设计思路对于大口径多用途弹药的开发仍有参考价值，数模还原过程中需要严格把控各段结构的同轴度，避免出现弹体轴线偏移导致的装配干涉问题，弹体表面的细节特征排布需要符合身管武器弹药的设计规范，不能出现违背工程实际的结构错位。
