搭载导弹发射装置与近防武器的中型作战艇

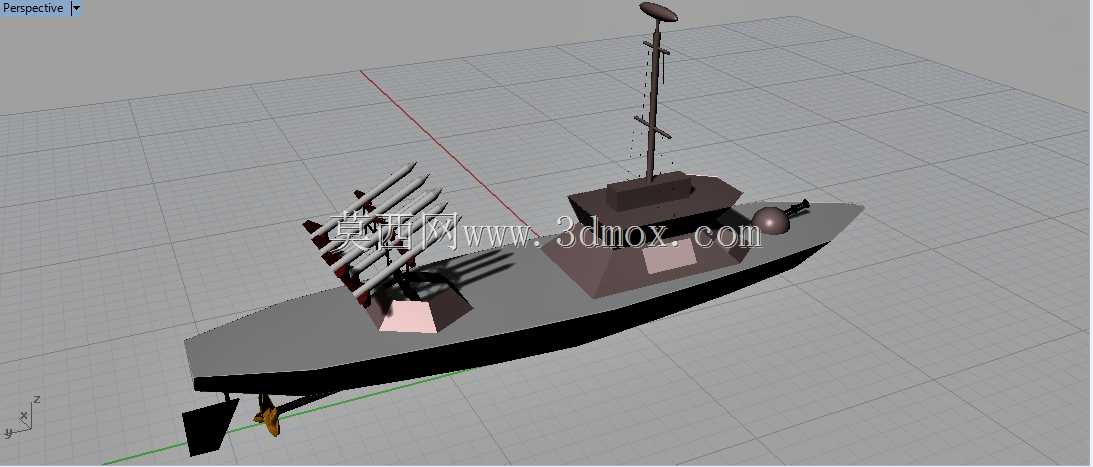

这款中型作战艇的三维建模，核心围绕近海快速突击、要地防卫的实际作业场景展开，设计阶段首先锚定了近岸浅水区的通行与作战需求，艇体线型采用深V型削艏设计，能够在3级海况下保持28节以上的高速航行状态，艏部上翘角度经过反复校核，可有效压制高速航行时的艏部上浪，避免海浪冲击前甲板武器站影响作战效能。从结构布局来看，艇体上层建筑采用紧凑式集成设计，驾驶舱视野覆盖艏部180度范围，舷侧预留的观察窗可兼顾侧方目标观测，上层建筑外壁做了小角度内倾处理，一定程度上降低雷达反射截面积，适配近海隐蔽突击的作战逻辑。前甲板部署的转管近防武器站，采用全向回转基座设计，俯仰角覆盖-15度到+65度区间，既可以对近距离水面小型目标进行火力压制，也能应对低空突防的空中目标，武器站的供弹链路集成在基座下方，不额外占用甲板通行空间，周边预留的检修通道宽度满足单人携装检修的操作边界。艇体中后段的倾斜式导弹发射架，采用4联装分层排布设计，发射架仰角锁定在12度固定发射角，发射架基座与艇体主承力结构直接连接，可承受导弹发射时的后坐冲击，发射架周边设置的挡焰板向舷侧倾斜，能够将发射尾流导向艇外，避免高温尾流灼烧上层建筑表面的涂层与外露设备。动力舱段布置在艇体最后段，两侧的喷水推进器突出于艇艉底部，相比传统螺旋桨推进，更适合浅水区航行，不易被水中杂物缠绕，推进器的安装基座做了密封加强处理，可避免高速航行时的海水倒灌。整艇的外形尺寸控制在40米级长度，舷宽控制在8米以内，吃水深度不超过2.2米，能够停靠多数近海小型码头，不需要额外的深水泊位保障，艇体甲板边缘设置的安全护栏高度符合舰载作业规范，人员在甲板通行时不会被外露的武器基座磕碰，上层建筑顶部的桅杆集成了导航、通信天线，整体高度满足内河桥梁的通行限高要求，可兼顾内河与近海的跨区域部署需求。建模过程中对各武器系统的转动边界、检修操作空间都做了干涉校验，所有外露设备的安装位置都预留了足够的维护操作空间，不存在结构干涉问题，艇体内部的舱室划分按照作战功能区分，驾驶舱、武器控制舱、动力舱、乘员舱依次排布，通道宽度满足人员快速通行的要求，应急逃生口的位置设置符合舰艇设计的相关规范，可在紧急状态下保障乘员快速撤离。
