双管40毫米奥托布雷达舰载近防炮结构

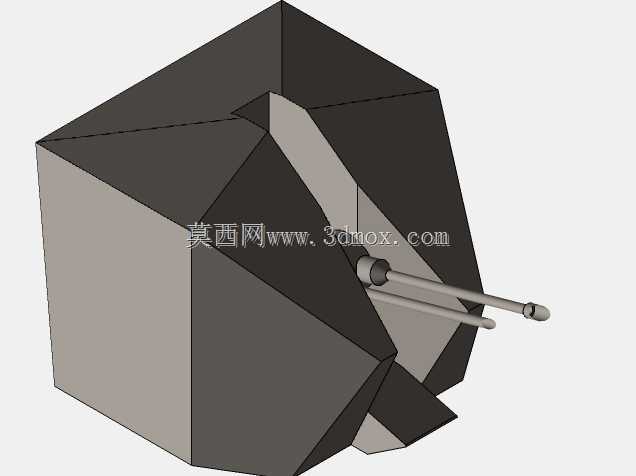

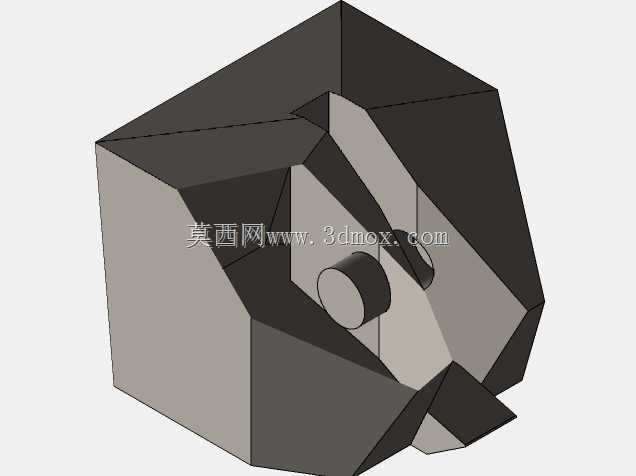

这款双管40毫米奥托布雷达舰炮的结构设计，核心围绕舰载近程防御的实际作战需求展开，在做整体布局时首先考虑了舰艇上层建筑的安装边界约束，炮塔外轮廓采用多面体切角设计，并非单纯追求外观的隐身效果，更多是为了规避舰艇上周边雷达、通信天线的波束遮挡，同时压缩炮塔整体的侧向投影尺寸，适配中小型水面舰艇舷侧、舰岛周边的紧凑安装位，避免炮塔回转过程中与周边舾装件发生运动干涉。炮塔的俯仰机构做了针对性的角度限位设计，筒体俯仰角度区间覆盖-10度到85度，这个角度范围是结合实际作战场景反复校核确定的：负10度的俯角可以满足舰艇在恶劣海况下、舰体发生横摇纵摇时，对近距离掠海飞行目标的射击覆盖，不会因为舰艏艉上浪或者舰体倾斜出现射击死角；85度的最大仰角则兼顾了对低空突防战机、近距俯冲反舰导弹的拦截需求，同时避开了正上方90度位置容易出现的排壳、供弹路径干涉问题。双管并联的炮身布局，是在单管40毫米炮的射速基础上，通过合理的身管间距设计，既保证了火力密度能够满足近程拦截的弹幕覆盖要求，又没有过度放大炮塔的正面迎风面积，降低高海况下炮塔承受的风载荷，减少回转机构的驱动负载。炮塔内部的供弹通道做了集成化设计，将供弹链路与俯仰框架做了一体化布局，省去了多余的外部管线裸露结构，降低海上高盐高湿环境下的设备腐蚀风险，同时也减少了战斗中破片损伤供弹机构的概率。在做三维结构建模时，炮管的安装同轴度、炮塔回转中心与舰艇安装基座的同轴度都做了装配基准预留，安装法兰的孔位布局适配通用舰载武器基座的标准尺寸，不需要对舰艇甲板做大规模改造就能完成换装。炮塔的多面体外壳每一个切面的倾斜角度，都经过了相邻设备安装位置的校核，比如安装在舰岛侧面时，朝向雷达阵面的切面角度不会形成强雷达反射回波进入雷达接收旁瓣，减少对舰载电子设备的电磁干扰。炮口位置的结构设计预留了炮口制退器的安装接口，双管的制退器气流导向做了错位处理，避免射击时两侧炮口的冲击波相互干扰影响射击精度，同时也减少炮口冲击波对炮塔前部外露传感器的冲刷损伤。整个炮塔的重量分配做了重心优化，将回转部分的重心尽量落在回转支撑轴承的中心轴线上，降低回转驱动的功率损耗，同时减少舰艇长期航行中振动对回转机构的偏磨损耗，提升装备的全寿命周期可靠性。
