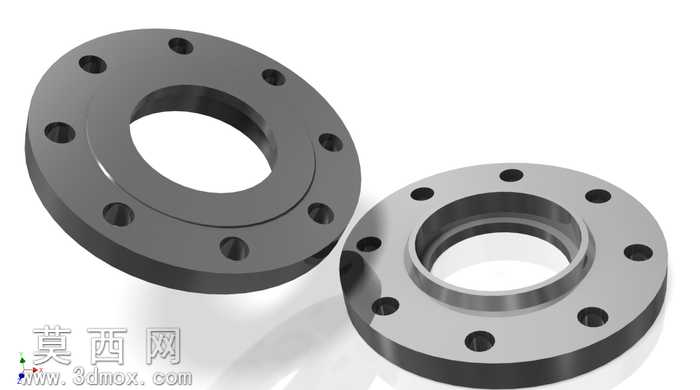

4英寸150级套接字焊接法兰三维设计

本作品为4英寸150级套接字焊接法兰的三维建模设计，建模过程严格遵循ANSI B16.5类150锻造法兰的标准尺寸规范，首先在三维建模环境中绘制法兰的基准草图，精准定位法兰的内外径尺寸、螺栓孔分布圆直径，按照标准要求均匀排布8个螺栓通孔，逐一确认每个孔的孔径、孔位公差符合行业规范，保证后续装配时螺栓可顺利穿入完成对接。建模过程中采用参数化设计思路，将法兰的公称通径、压力等级、密封面尺寸、颈部厚度等核心参数设置为可调整变量，方便后续同系列不同规格法兰的快速衍生设计，大幅提升同类型零件的设计效率。模型结构上区分了法兰盘主体、凸起的对接颈部、密封端面、螺栓通孔几个核心结构，其中对接颈部的过渡圆角做了平滑处理，既符合锻造工艺的圆角要求，也能有效降低管道运行时的应力集中问题，避免长期承压出现结构开裂的风险。材质渲染阶段，为模型赋予了常用的碳钢金属材质，调整材质的粗糙度、金属度参数，还原锻造法兰经机加工后的金属质感，密封面区域做了高光处理，体现其精密加工后的平整光洁特性，螺栓孔内壁做了细微的纹理处理，还原钻孔加工后的表面质感，整体渲染效果真实还原工业法兰的实际外观。设计过程中重点核对了法兰的密封面平面度要求、颈部与管道对接的内径匹配度，保证该法兰可与对应规格的管道、其他同压力等级法兰完成精准对接，满足管道系统的承压密封需求，模型的所有结构细节均符合实际工业法兰的生产加工要求，无多余的非标准结构，可直接用于装配模拟、工程演示、生产参考等场景。
