立式多层M2A1弹药罐存储置物架结构

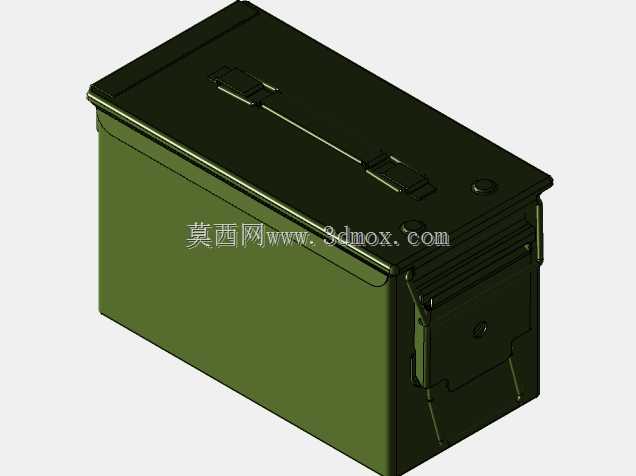

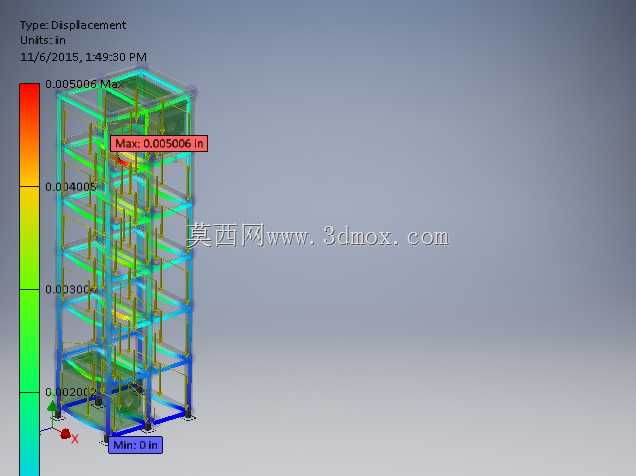

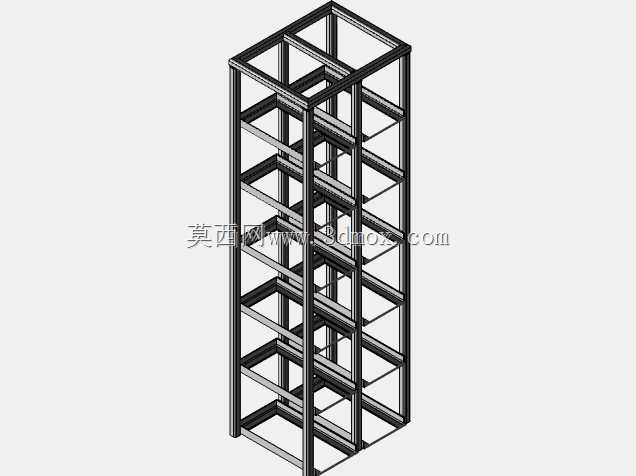

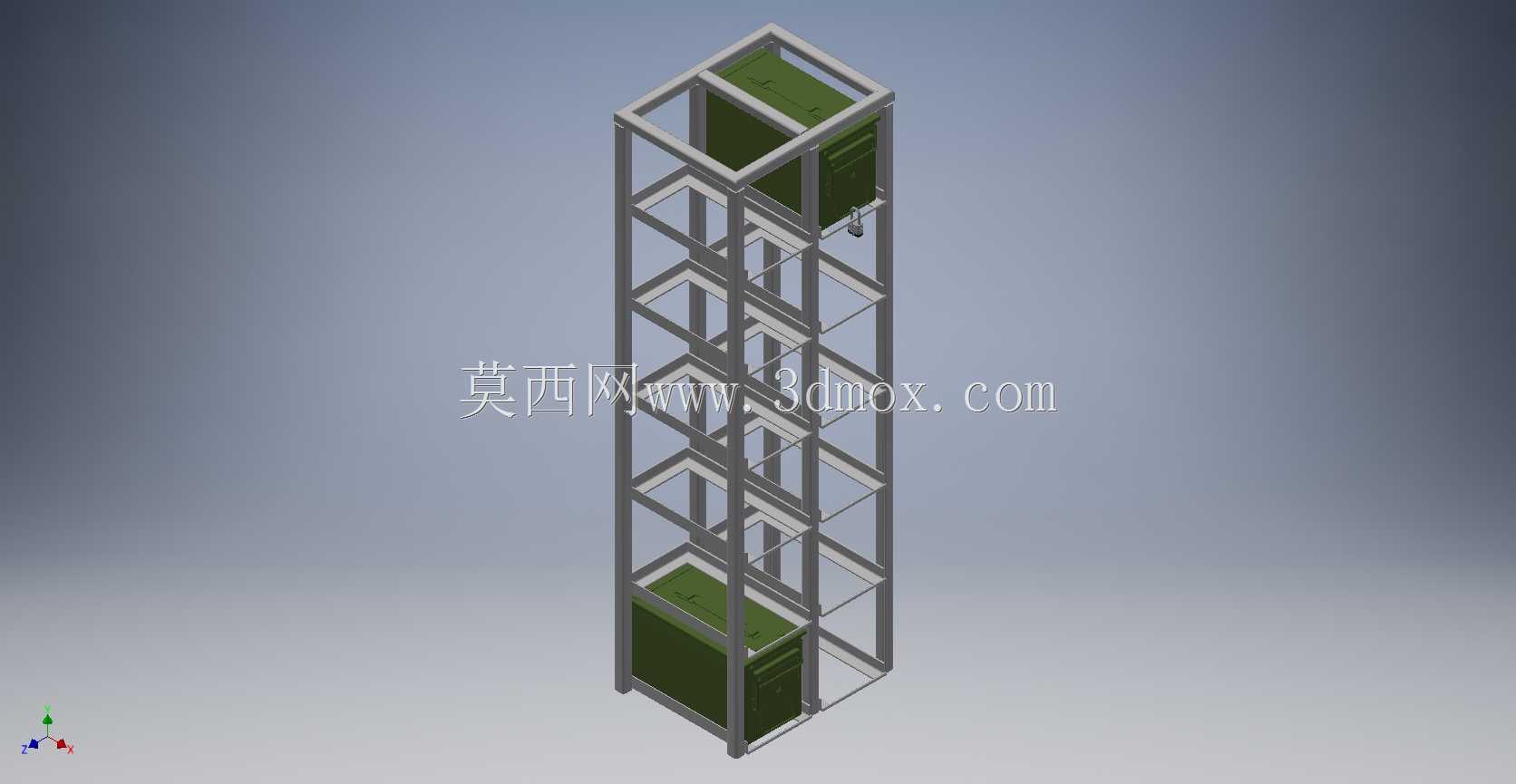

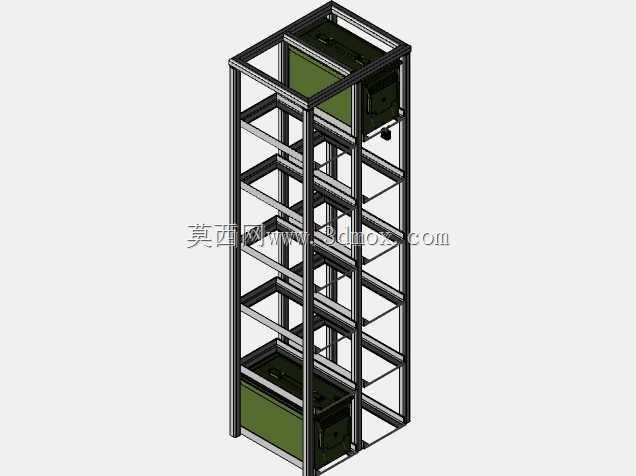

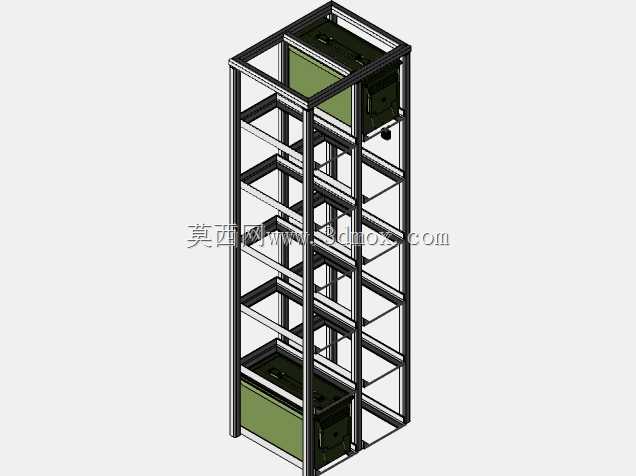

该存储架主要面向军用物资仓储、野战临时弹药存放点、装备库规整等场景使用，核心用途是实现50口径M2A1弹药罐的分层有序存放，解决零散弹药罐堆垛占地大、取放不便、易磕碰损伤的实际问题。整体采用立式多层框架结构，单架设计容纳量为12个标准M2A1弹药罐，单罐额定承重35磅，框架选材优先考虑轻量化需求，相比传统厚重型钢焊接存储架，在保证结构强度满足承重要求的前提下降低了整体自重，既方便库内移位调整，也能适配临时阵地快速转运部署的使用需求。设计过程中优先优化空间利用率，框架内部每层的容纳尺寸完全匹配标准M2A1弹药罐的外形边界，层间预留合理的取放操作间隙，避免罐身与框架发生刮蹭，同时框架采用方管焊接的镂空结构，一方面减少材料用量降低自重，另一方面方便日常库内通风，避免金属罐体长期密闭存放出现锈蚀问题。框架主型材选用L1x1x1/8、ST1x1x1/8规格角钢，局部受力节点采用1/4圆钢做加强焊接，整体结构无多余装饰性构件，所有棱边做倒角处理，避免取放物资时划伤操作人员或罐体表面。安装边界方面，整体为立式窄体结构，占地面积小，可多架并排紧密摆放，充分利用仓储空间的纵向高度，架体底部为平整焊接端面，可直接放置在平整的水泥地面或钢制托盘上使用，无需额外打膨胀螺栓固定，适配固定仓库存储与临时野外部署两种使用场景。每层的限位结构做了简化处理，没有设置复杂的锁止或推拉机构，弹药罐可直接从架体正面推入或抽出，取放操作顺畅，在日常弹药周转、盘点作业时能有效提升操作效率，框架整体的承重冗余经过核算，即使满载12个弹药罐也不会出现层架变形、框架失稳的问题，镂空的框架结构也方便管理人员直接观察每层的弹药罐存放状态，无需逐个挪动即可快速完成库存盘点。
