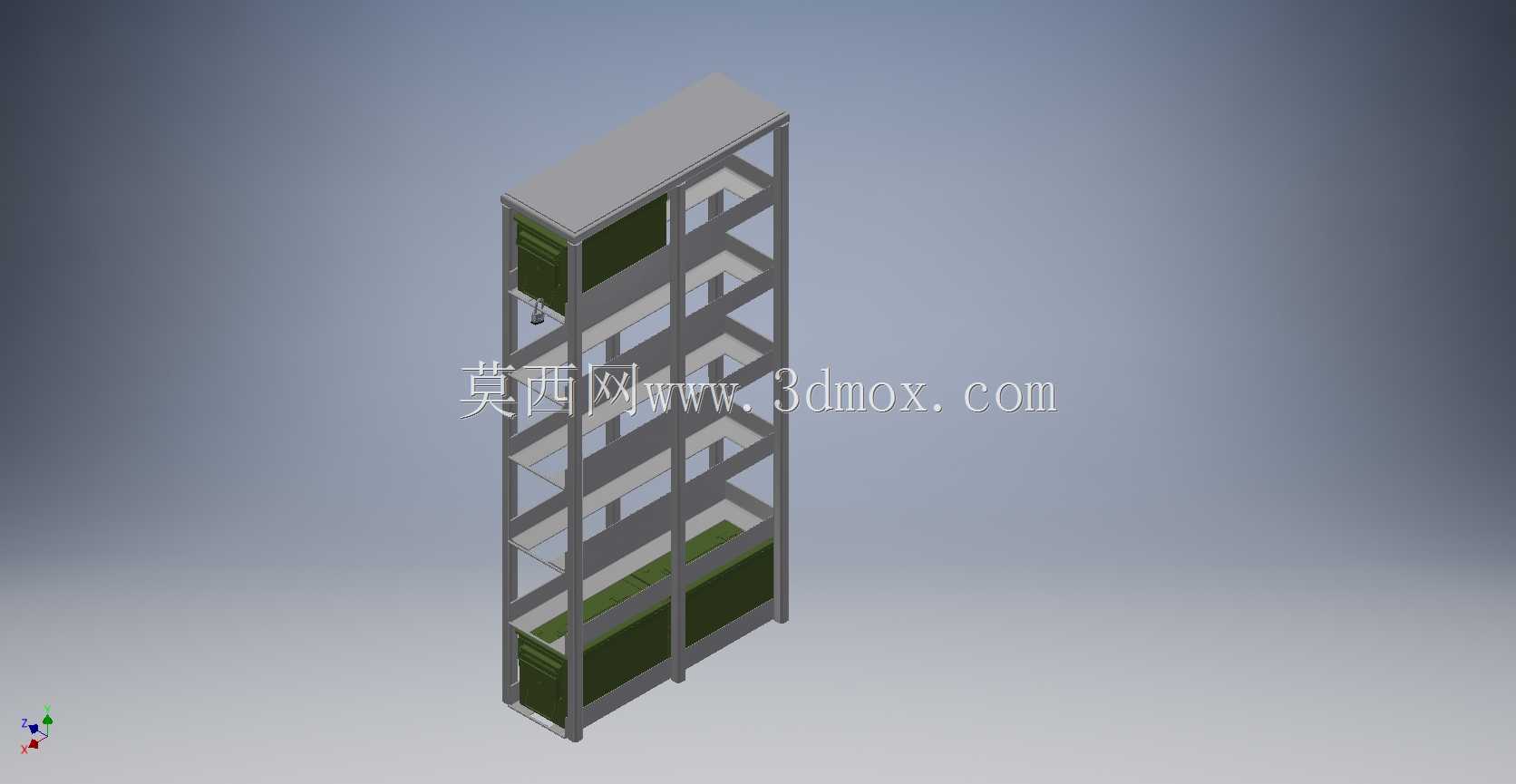

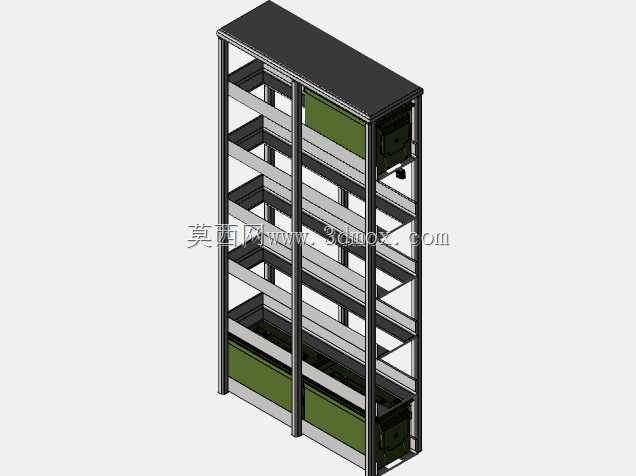

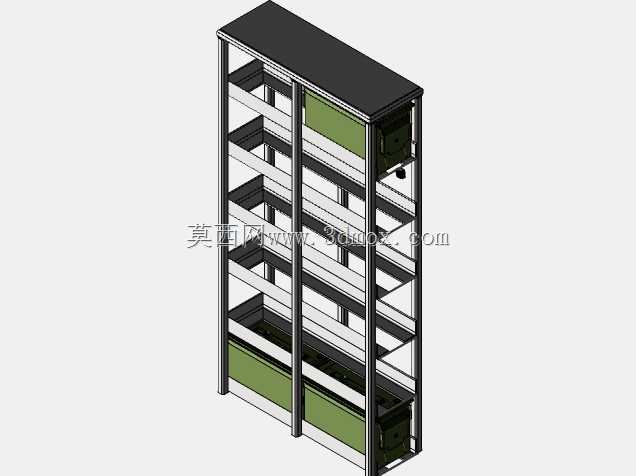

M2A1型50口径弹药罐多层存储支架

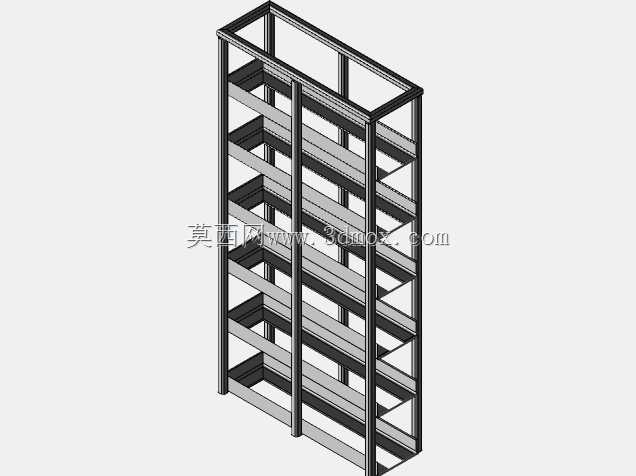

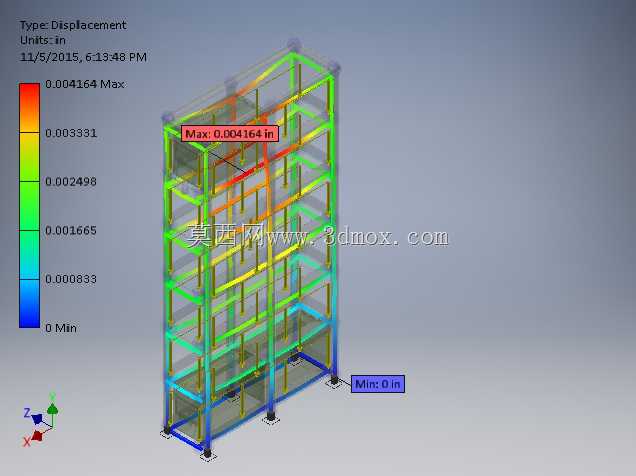

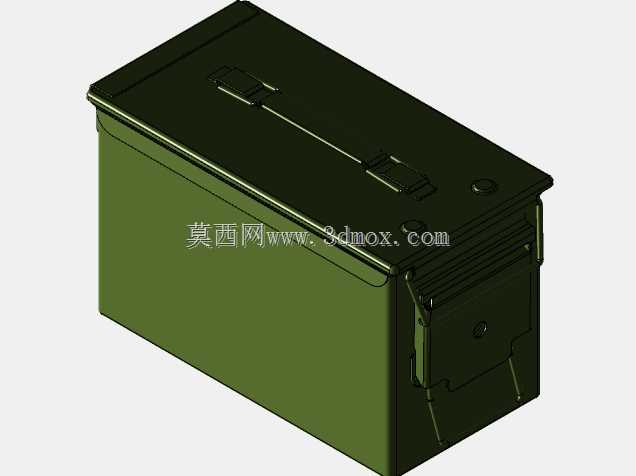

该存储支架主要应用于军用物资仓储、野战临时弹药存放点、装备库房等场景，专门针对M2A1型50口径弹药罐的规整存储需求设计，解决散装弹药罐堆放易滚落、清点难度大、存取效率低的实际问题。单台支架可容纳12个标准规格的M2A1弹药罐，单罐额定承重35磅，整体框架采用钢结构焊接成型，主材包含L2×2×1/8等边角钢、ST1×1×1/8等边角钢、1/4圆钢以及11Ga钢板，所有承重部位做满焊处理，非承重连接段采用间断焊控制焊接变形，焊后打磨尖锐飞边避免划伤操作人员或罐体表面防腐层。设计阶段优先考虑重载存储的稳定性要求，支架底部预设地脚安装孔，必须通过膨胀螺栓固定在混凝土地面上，防止满载状态下受外力碰撞发生倾覆，安装时需保证地面平整度误差不超过3mm/m，避免框架受附加应力产生变形。整体采用多层开放式格档布局，每层格档的内空尺寸严格匹配弹药罐的外形轮廓，预留3mm的存取间隙，既保证罐体放置后不会在格档内窜动，也能让操作人员戴防护手套时顺利取放罐体，格档内侧设置有限位挡边，防止罐体从架体侧面滑出。架体顶部采用整钢板封盖，可避免顶部落尘直接污染下层存储的弹药罐，同时顶部平面可临时放置清点用的登记工具或小型配套器材。竖向框架采用连续角钢通长设置，层间支撑采用短角钢与竖杆焊接，形成稳定的桁架受力结构，满载时每层的承重载荷可均匀传递到竖向立柱，再通过底部地脚传递到混凝土地面，经受力校核，满载状态下框架的最大变形量不超过1/1000，满足长期重载存储的刚度要求。建模过程中对所有钢材的截面规格做了准确还原，焊接位置的焊脚尺寸、安装孔的孔径与孔位都按照实际加工要求设置，可直接用于生产下料的参考，也可用于仓储布局的可视化仿真，辅助库房管理人员规划弹药存储区域的通道宽度、架体排布间距，优化存取作业的动线。
