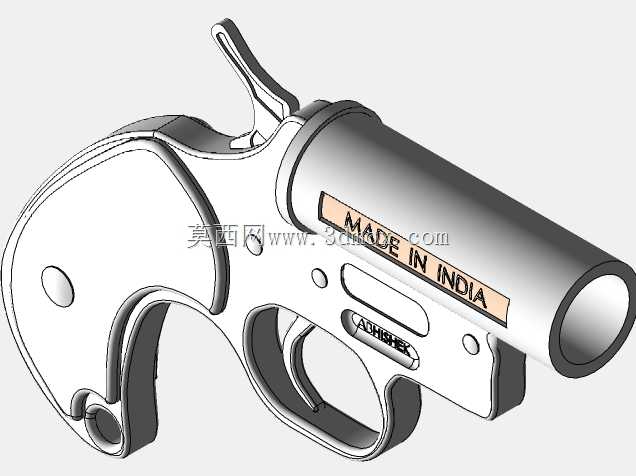

手持式信号发射闪光枪结构设计

这款手持信号发射装置的结构设计，核心围绕户外应急、野外作业、海事遇险等场景的信号传递需求展开，区别于常规制式枪械的杀伤性设计，整体结构完全服务于信号弹的可靠击发与握持操作稳定性。从结构布局来看，整体采用单管撅把式的基础架构，枪管与握把主体通过尾部铰接结构连接，装填时可向下翻转枪管露出弹膛，完成信号弹装填后向上复位即可通过卡扣结构实现枪管锁止，锁止卡扣设置在机匣侧面，操作时可通过拇指直接拨动解锁，戴防护手套时也能顺畅操作，适配低温、高湿等恶劣户外环境下的使用需求。击发机构采用外露击锤设计，击锤簧的预压力经过反复调校，既保证足够的击发力道击穿信号弹底火，又能避免击发力过大导致的部件磨损过快，扳机行程设置在8mm区间，扳机力控制在25N左右，单手握持时食指可自然搭靠在扳机上，不会因为行程过长导致紧急情况下击发滞后。握把部分的曲面造型完全贴合成年男性手掌自然握持的轮廓，虎口位置做了圆弧过渡处理，握把片上预留的两个圆形凸点对应手掌掌心的受力支撑点，长时间握持也不会产生明显的压痕，握把底部预留了挂绳孔，可通过伞绳连接在救生衣或者战术腰带上，避免行进过程中装置脱落丢失。枪管部分的内径完全匹配标准12号信号弹的外径尺寸，管壁厚度设置为3mm，既保证击发时的结构强度，又尽可能控制整体重量，整枪空载重量控制在400g以内，单手握持长时间举臂瞄准也不会产生明显的负重感。机匣表面的防滑槽设置在拇指与食指的握持区域，表面做了细滚花处理，即使手上沾有水渍或者油污，也能稳定握持不会打滑。从设计思路上，整体结构尽可能减少了不必要的零部件数量，全枪可拆卸部件仅为枪管、击锤、扳机、握把片四个主要模块，野外环境下不需要专用工具即可完成拆解维护，泥沙进入结构缝隙后可直接拆开清理，不会因为细小杂物卡滞导致击发失效。所有金属部件的边缘都做了R2以上的圆角处理，没有尖锐的棱角，避免在救生包内携带时划破其他救生装备，也不会在操作时划伤手部。击发机构的传动部件之间预留了0.2mm的装配间隙，即使在低温环境下部件出现轻微冷缩，也不会出现传动卡滞的问题，适配-30℃到50℃的工作环境温度区间，完全覆盖野外作业、海事救援、登山探险等场景的环境温度要求。
