城市公交客车钢制轮毂带轮胎总成

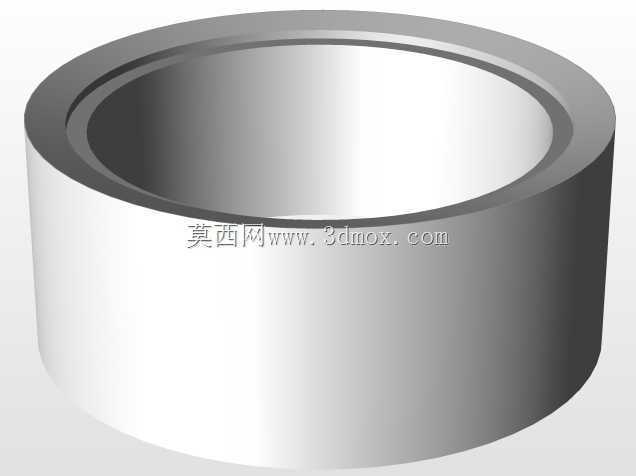

　　城市公交客车日常在铺装路面高频启停，轮端总成既要承担整车满载簧下质量，又要反复承受制动扭矩、转向侧向力与路沿冲击，这套轮胎与钢制轮毂的三维结构正是围绕这类工况搭建。轮辋采用客车常用的分体承压钢圈形式，外缘预留多道环形槽位，用来嵌装轮胎胎圈并配合锁圈约束胎体，避免低气压或急转弯时胎圈脱开；盘面分布大直径减重孔，既方便检修时盘式制动片散热，也能降低非悬挂质量，对改善公交频繁起步停车的平顺性有实际意义。

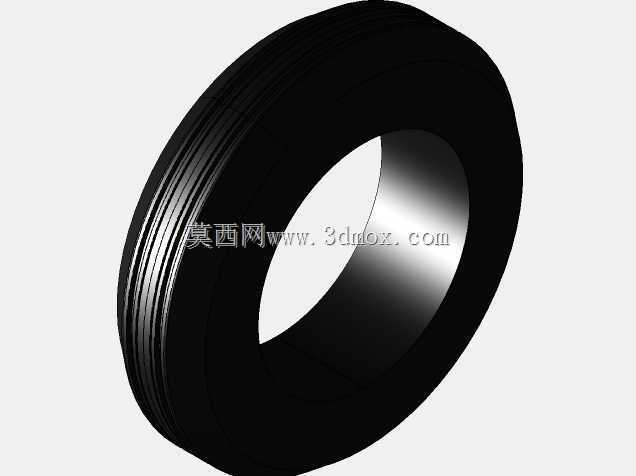

　　从装配边界看，轮毂中心设定位止口，与转向节或后桥轮毂轴头的配合面同轴贴合，止口周边均布十颗车轮螺母，螺母座压出球面沉坑，拧紧时可自动对中，把制动力矩和驱动力矩均匀传到轮盘。建模时把螺栓露出长度、螺母包络范围都留出了扳手空间，维修人员使用风动扳机拆装不会与制动气室、挡泥板支架发生干涉。轮胎部分按城市客车常用的宽断面胎型构建，胎面刻出纵向排水沟槽，胎侧保留足够的弯曲变形区，胎压正常时接地面呈矩形，载荷分布偏向胎肩两侧，可减缓公交进站靠边擦碰路缘造成的胎侧割伤。

　　设计思路上没有追求乘用车的多辐条造型，而是优先保证钢圈冲压焊接工艺可行：轮盘用厚钢板冲压成型，与轮辋焊缝沿圆周满焊，盘面通风孔边缘倒圆角释放应力，长期在交变载荷下不易从孔角萌生裂纹。轮胎与轮辋的配合尺寸按商用车轮标准匹配，胎圈座直径、槽宽、气门嘴伸出位置都做了实体表达，气门嘴朝向盘面缺口，日常点检胎压无需拆卸轮毂装饰罩。

　　实际装车场景里，这类轮端多用于十米至十二米级城市客车，前轮采用单胎布置、后桥并装双胎，模型的轴向宽度可直接用于校核转向极限位置下轮胎与板簧、减震器的间隙；满载压缩时轮胎上跳空间也能在总布置阶段同步校验。制动热量从制动盘穿过轮盘通风孔散出，大孔径布局避免了钢圈长时间高温引发的轮胎早期老化。胎面花纹采用纵向折线沟，横向花纹沟较少，可降低硬路面滚动噪声，契合公交车辆低速高负荷、每日反复进站出站的使用特征。

　　结构建模把轮胎橡胶体、轮辋、锁圈、紧固螺母、中心轴头盖分层装配，既可以在整车数模中作为行走系统子件调用，也能单独用于轮端拆装教学、维修工装设计。轮盘螺栓孔分布圆、中心孔直径、轮胎外直径与断面宽度均按工程比例建立，干涉检查时可直接读取轮胎包络，校核翼子板开口、踏步支架以及车门下沿的安全距离。胎侧与轮辋配合处保留装配倒角，模拟轮胎装机时充气锁圈到位的工艺过程，避免现场出现锁圈未落座的隐患。

　　针对公交场站维保特点，轮毂外形兼顾了轮胎拆装机的卡爪夹持位置，轮辋外缘槽位不与拆胎机压头冲突；螺母端面与轮盘接触面平整，配合球面压紧结构，在多次拆装后仍能保持可靠夹紧力。整套数模没有加入冗余装饰件，突出承载、紧固、散热、密封这些轮端核心功能，结构工程师可在此基础上延伸做胎压监测传感器布置、轮边防护罩设计以及防滑链安装空间校核，覆盖从整车总布置到售后维修的多环节使用需求。
