枪械塑料瞄准具3D打印注塑模具结构

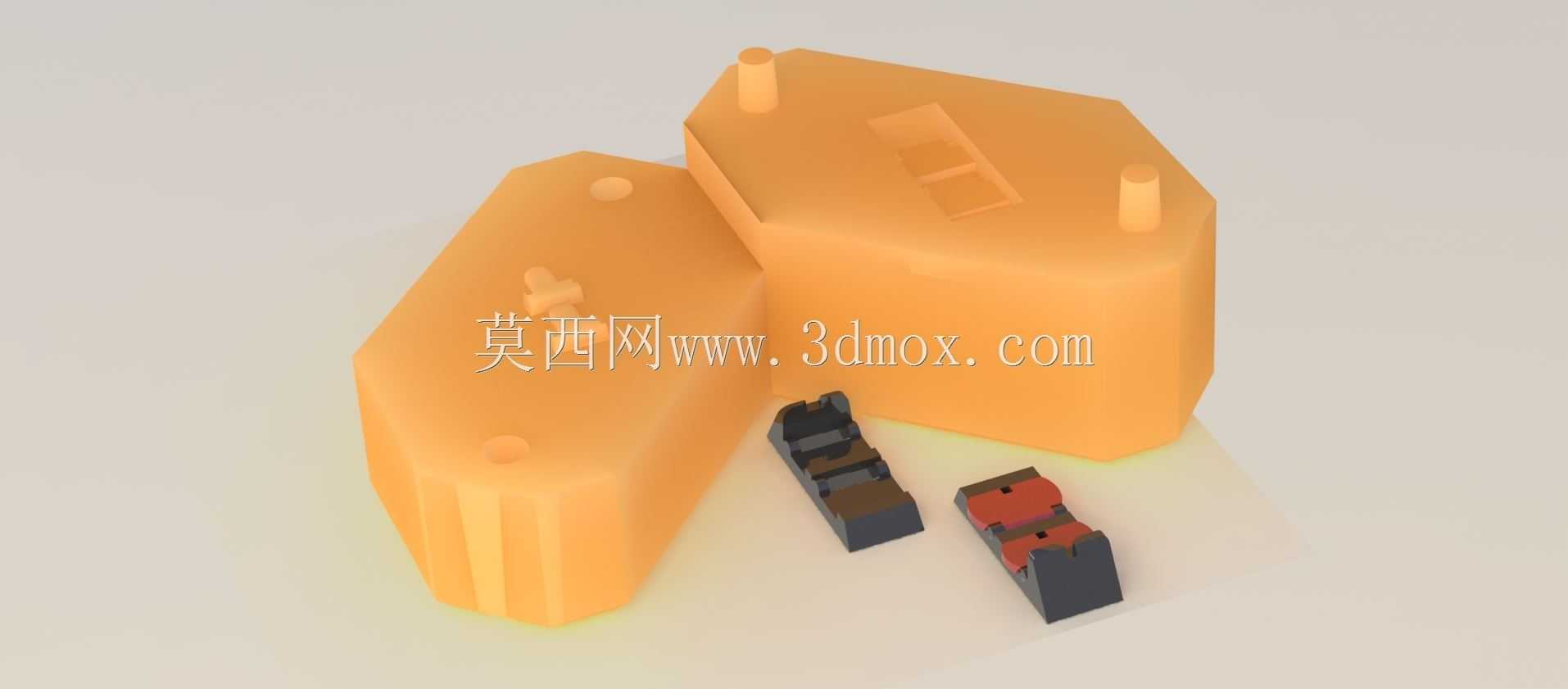

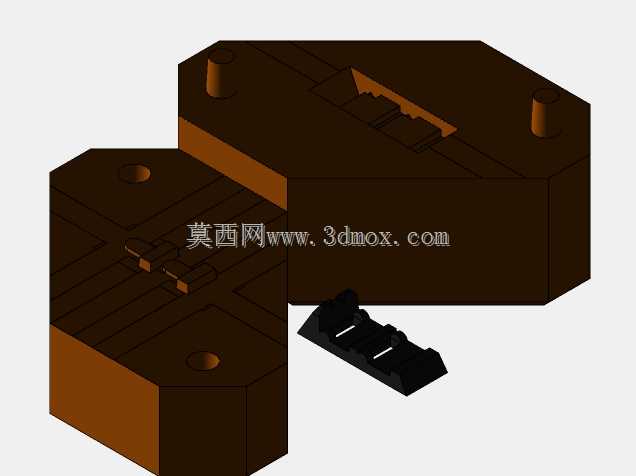

这套模具主要用于枪械配套塑料瞄准具附件的注塑成型生产，适配小批量定制、装备配件试制以及民用射击装备配件的加工场景，整套模腔结构完全匹配瞄准具外壳的异形轮廓，能直接通过3D打印工艺快速制模，省去传统钢模开模的复杂工序，缩短配件试制周期。从结构设计来看，模具采用分体式模腔布局，两个模仁分别对应瞄准具上下壳体的成型区域，分型面沿着瞄准具外壳的最大轮廓线设置，避免成型后出现飞边、错位的问题，模腔内部预留了定位柱的成型槽，对应瞄准具内部镜片、调节机构的安装卡位，注塑成型后不需要额外二次加工就能直接完成内部零件的装配。模具上设置的两处圆柱形凸台是注塑时的浇口与排气位，凸台高度匹配3D打印制模的层厚公差要求，打印完成后只需要简单打磨就能直接投入低压注塑工序，不需要额外做浇口套的镶嵌加工。考虑到瞄准具安装在枪械导轨上的尺寸边界，模腔成型的外壳壁厚控制在1.8mm，既保证塑料件的结构强度，能承受射击时的往复冲击载荷，又能控制整体重量，避免瞄准具过重影响枪械的重心平衡。模腔边角处全部做了R0.5的圆角过渡，一方面减少3D打印过程中的支撑残留，降低后处理工作量，另一方面能避免注塑件出现应力集中，在低温环境或者受冲击时发生开裂。模具的合模定位依靠模仁边缘的凹凸卡位实现，不需要额外加装导柱导套，简化了3D打印模具的结构，合模时的错位公差能控制在0.1mm以内，完全满足塑料瞄准具的外观与装配精度要求。成型后的塑料瞄准具附件，底部的导轨卡槽尺寸完全适配通用战术导轨的安装标准，不需要额外修配就能直接卡装在枪械上皮卡汀尼导轨位置，瞄准具外壳的外轮廓做了防滑纹理的预留，成型后直接带有防滑纹路，方便使用者在戴手套的情况下完成瞄准倍率、风偏的调节操作。这套模具的设计思路完全围绕小批量快速生产的需求展开，没有冗余的结构设计，所有特征都服务于快速制模、快速成型、快速装配的实际生产需求，对于装备试制、定制化配件生产场景有很强的适配性，不需要复杂的模架配套，通过简单的台钳夹紧就能完成注塑作业，适合小型加工单位或者装备试制车间使用。
