AR-15螺栓锁销冲孔定位夹具结构

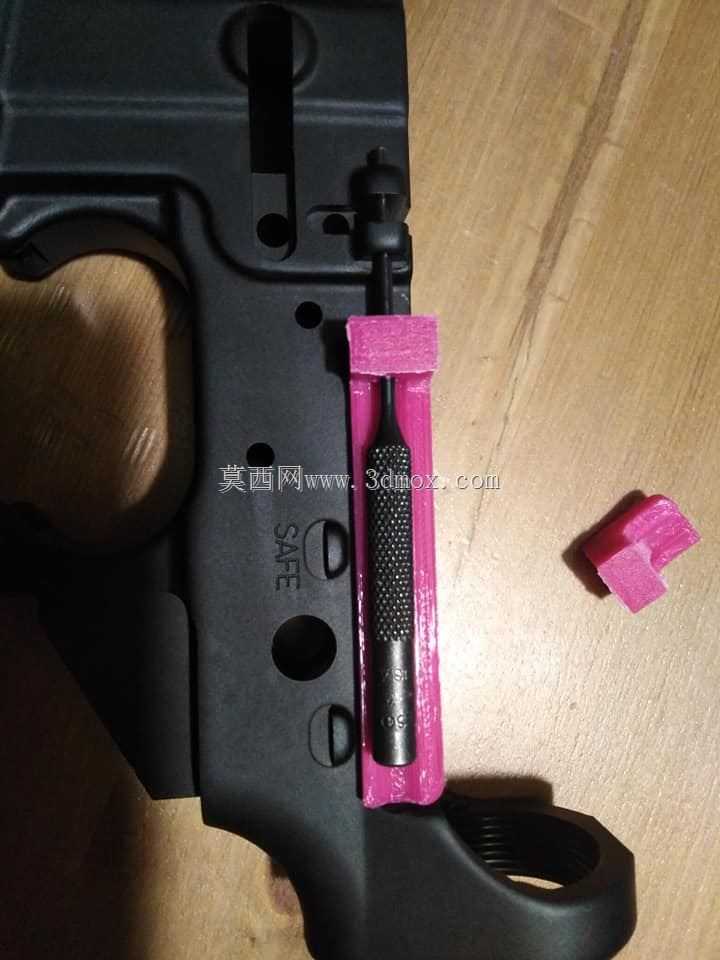

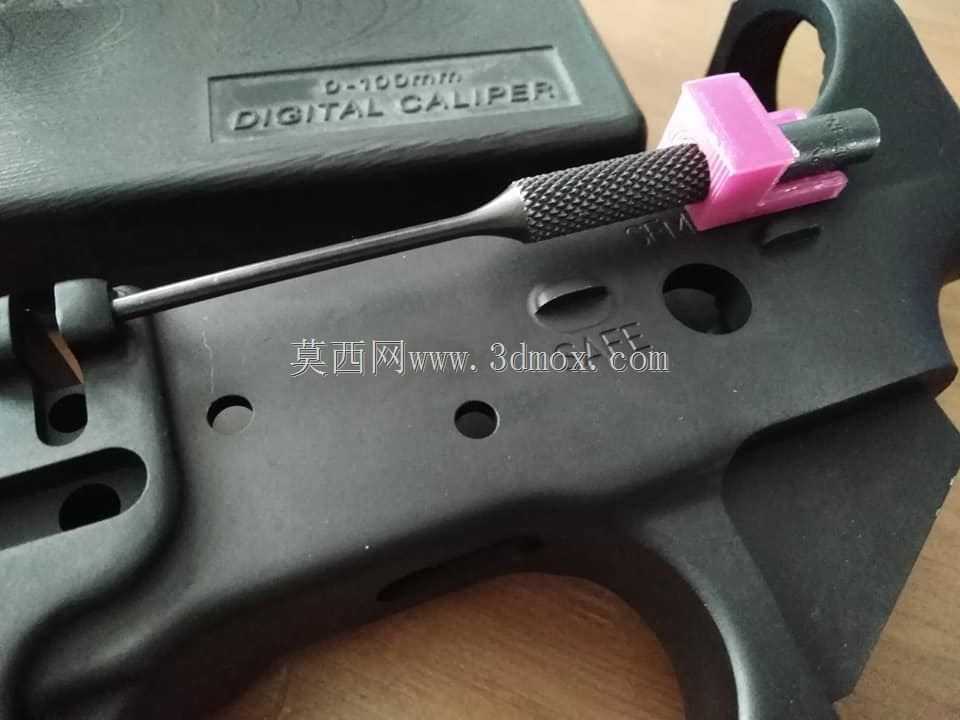

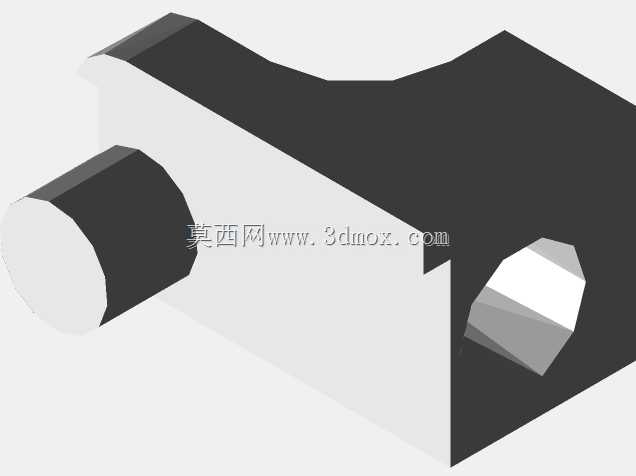

在轻武器零部件的修配与小批量加工场景中，锁销安装孔的同轴度与位置度偏差，一直是影响AR系列步枪枪机组件装配顺畅度的常见问题，这款冲孔夹具正是针对该工序的定位需求设计，核心作用是在安装AR-15螺栓锁销的作业环节，为滚冲头提供精准的居中导向，避免人工手持冲孔时出现的孔位偏斜、冲头崩损、锁销装配卡滞等问题。从结构形态来看，整体采用L型悬臂式布局，长条形主体段为导向承载结构，一端的圆柱凸台作为定位基准，可嵌入接收座对应的预装定位孔内，实现夹具与工件的快速卡接定位，无需额外的压紧螺栓即可完成初定位，适配现场快速修配的作业节奏；另一端的弯折段设置有冲孔导向孔，孔位与定位凸台的轴线经过严格的同轴度校核，冲头穿过该孔作业时，可始终保持与锁销安装位的对中状态，不会因为手部施力偏移导致孔位超差。设计过程中优先考虑了作业的实操性，主体的厚度尺寸经过反复验证，既保证了导向段有足够的长度约束冲头的行进轨迹，避免冲头过长出现挠度变形，又控制了整体重量，单手握持即可完成定位与冲孔操作，不会因为夹具过重增加作业负担；安装边界完全适配AR-15下接收座的锁销安装区域轮廓，弯折段的内侧型面与接收座的对应外壁完全贴合，定位时不会出现晃动间隙，从结构上消除了定位误差来源。不同于大型量产线使用的液压冲孔工装，这款夹具更适配枪械维修、个人改装、小批量定制的作业场景，不需要配套的设备基座，手动操作即可完成冲孔作业，导向孔的孔径与标准滚冲头的外径采用小间隙配合，既保证冲头可以顺畅滑动，又能将冲孔的位置度误差控制在0.05mm以内，完全满足枪械组件的装配精度要求。悬臂段的侧面做了倒角处理，操作时不会硌伤手部，也不会刮蹭工件表面的处理层，定位凸台的长度经过优化，插入定位孔后刚好与工件内壁齐平，不会因为凸台过长干涉内部其他组件的预装状态，作业完成后只需轻撬即可取下夹具，不会在工件表面留下压痕。在实际使用中，该夹具可以有效降低冲孔作业的操作门槛，即使是经验不足的操作人员，只要将夹具的定位凸台卡入对应基准孔，贴合好工件端面，即可冲出符合装配要求的锁销孔，不需要反复划线找正，也能避免因为孔位偏斜导致的零件报废问题，整体结构没有多余的复杂组件，日常维护只需清理导向孔内的冲孔碎屑即可，长期使用也不会出现定位精度衰减的问题。
