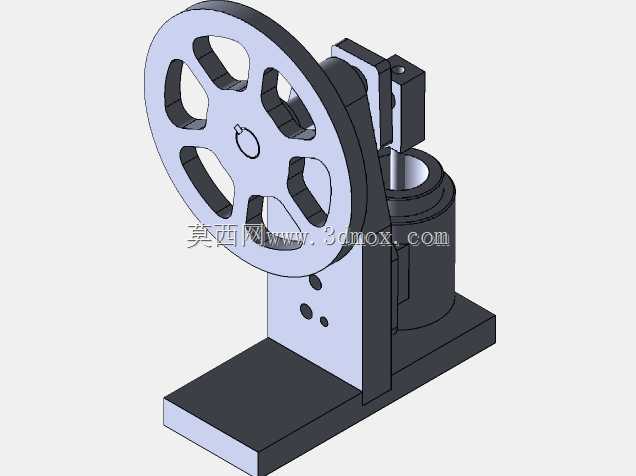

单缸摆轮式简易蒸汽动力装置结构

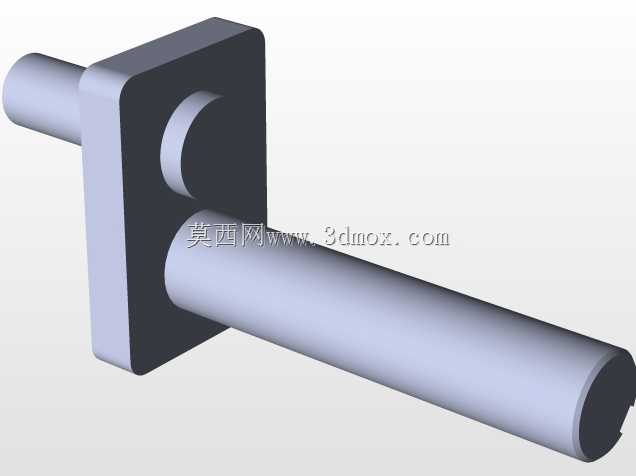

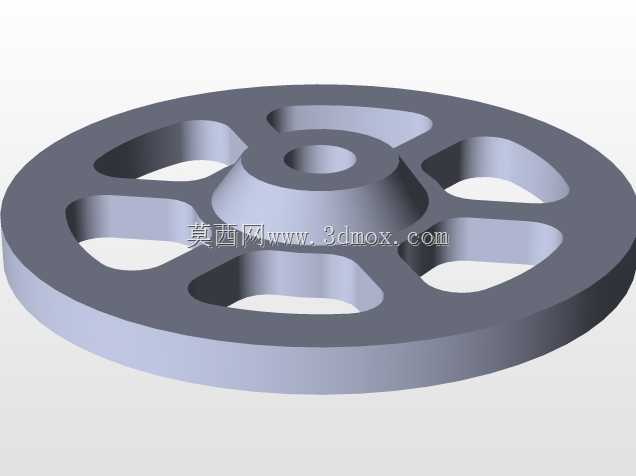

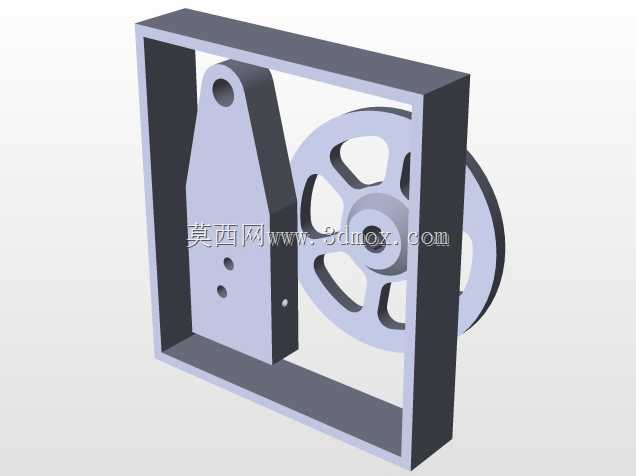

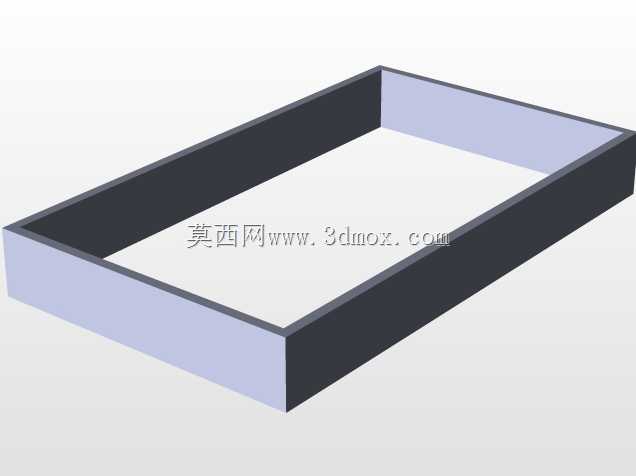

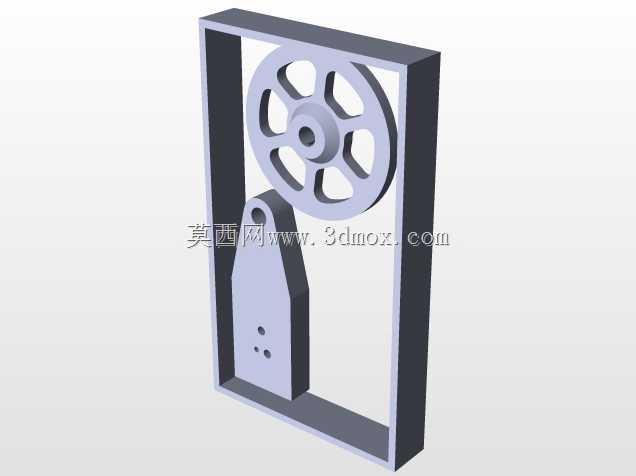

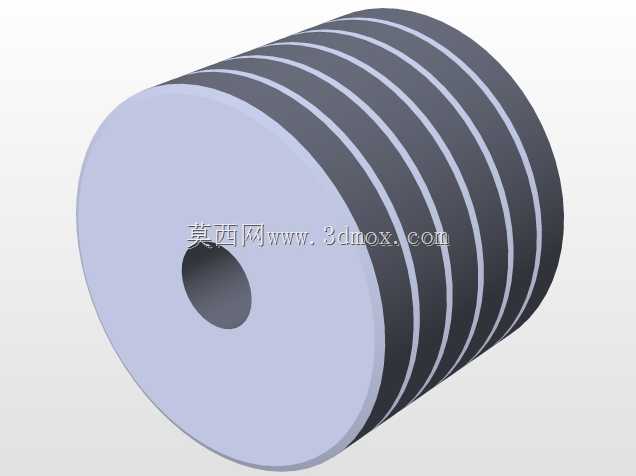

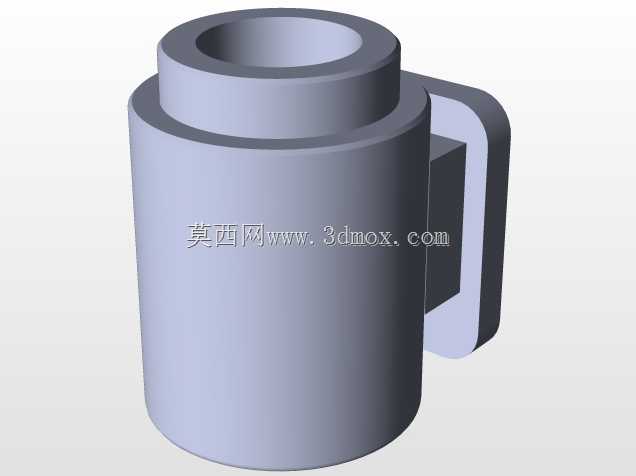

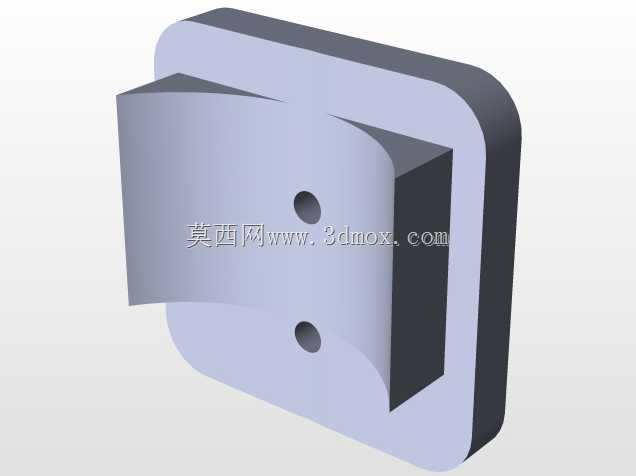

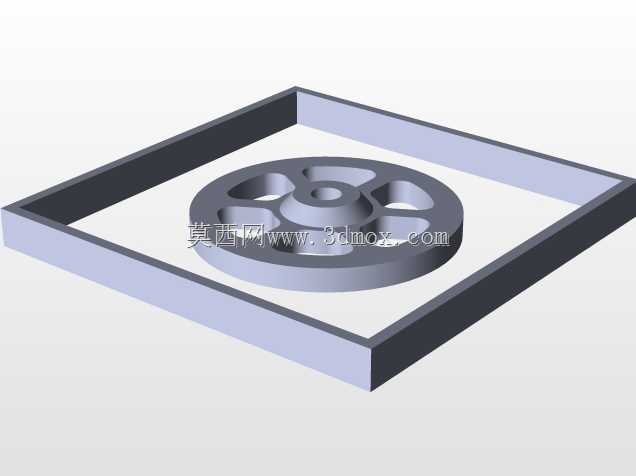

这套简易蒸汽动力结构，常被用于中小学科创教学演示、机械原理课程教具，也可作为小型蒸汽动力爱好者的入门参考结构，部分微型蒸汽动力科普展项也会采用同原理的简化结构做动态展示。从实际功能来看，该结构通过气缸内蒸汽压力差推动活塞做往复直线运动，再通过曲柄滑块结构将直线运动转化为飞轮的旋转运动，飞轮储存的转动惯量可以抵消活塞往复运动的死点问题，保证输出轴转动的连续性，附带的气枪接口可外接小型气动辅件，实现动力的外接输出。设计思路上整体做了极简的结构简化，摒弃了复杂的配气阀组、密封补偿结构，将气缸支架与安装底座做成一体化的立式支撑结构，减少了零部件数量，降低了加工与装配难度，飞轮采用辐条式镂空结构，在保证转动惯量满足需求的前提下，尽可能降低整体自重，同时减少转动过程中的风阻损耗。安装边界方面，整体采用矩形平板式安装底座，底座上预留了两个安装定位孔，可直接通过螺栓固定在实验台架或演示基座上，整体外轮廓的安装占用空间较小，立式布局的结构重心落在底座中心区域，高速转动时的稳定性较好，不会出现明显的倾覆力矩。从结构细节来看，活塞与气缸之间采用间隙配合加简易密封的结构，满足低压蒸汽工况下的使用需求，曲柄与飞轮的连接采用同轴过盈配合，保证转动过程中不会出现松脱，支撑立板上预留的两个小孔为润滑油加注孔，可定期对活塞连杆的铰接位置加注润滑脂，降低运动副的磨损。该结构没有设置复杂的调速组件，输出转速随进气压力变化而改变，适合演示基础的热能到机械能的转换过程，也可作为小型蒸汽动力玩具的核心动力结构参考，建模过程中所有运动副的配合间隙都按照常规机加工的公差范围设置，可直接用于3D打印制作实物，也可作为机械原理课程中曲柄滑块机构、飞轮储能知识点的具象教学案例。
