带轮式复古加农炮结构三维设计

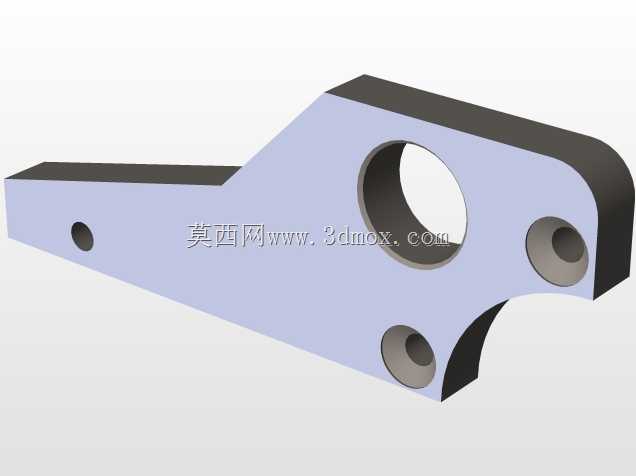

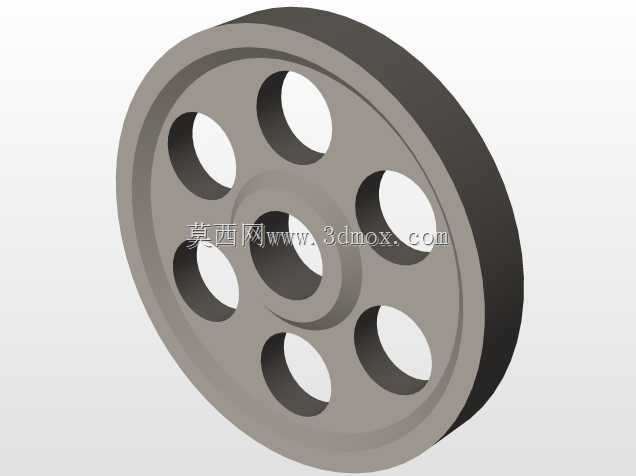

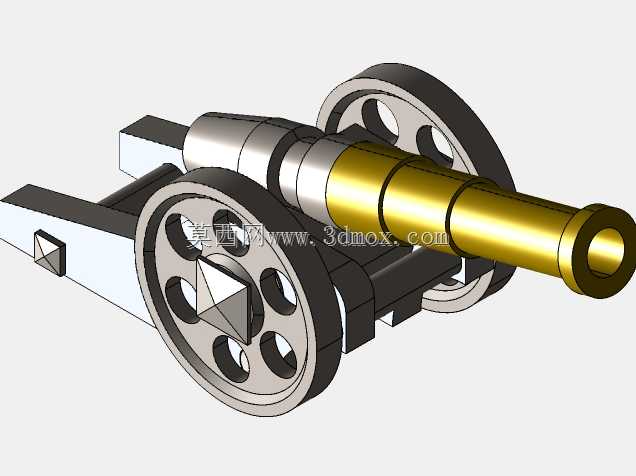

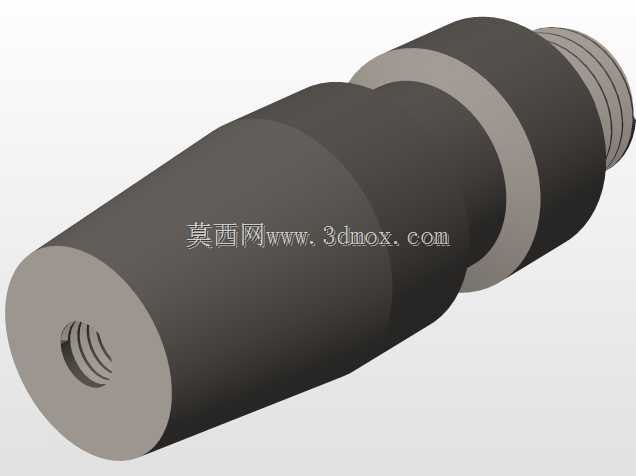

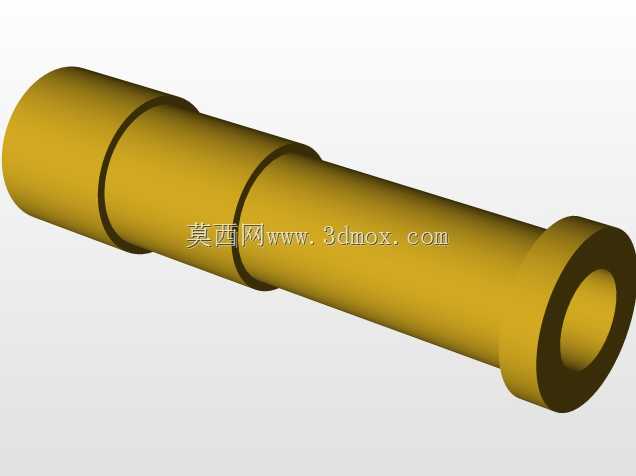

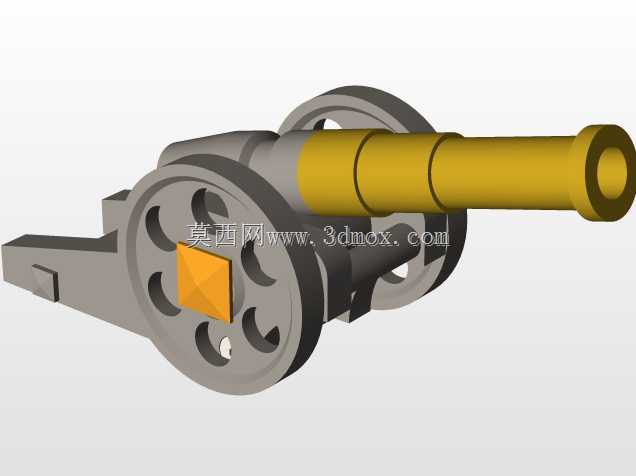

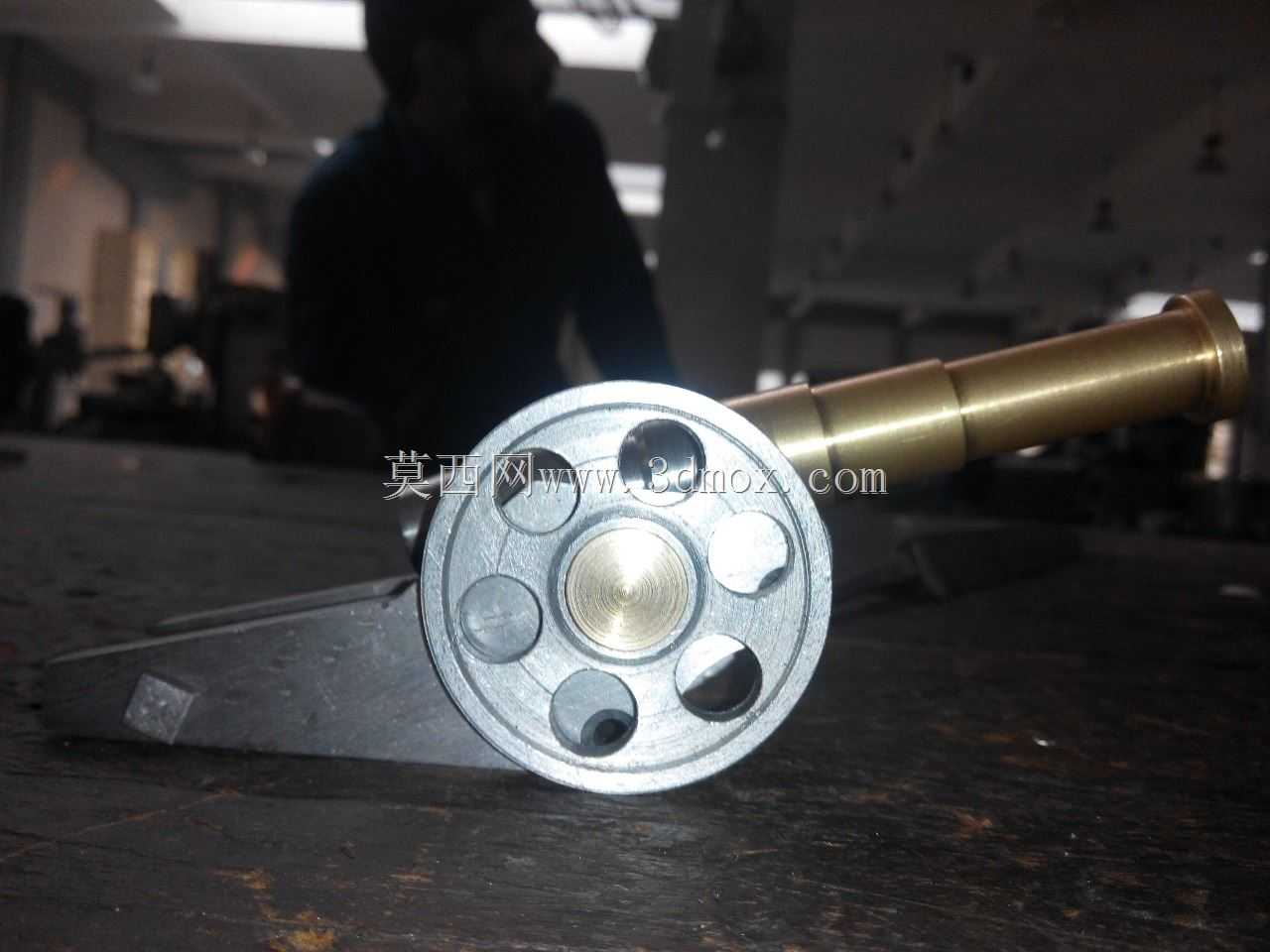

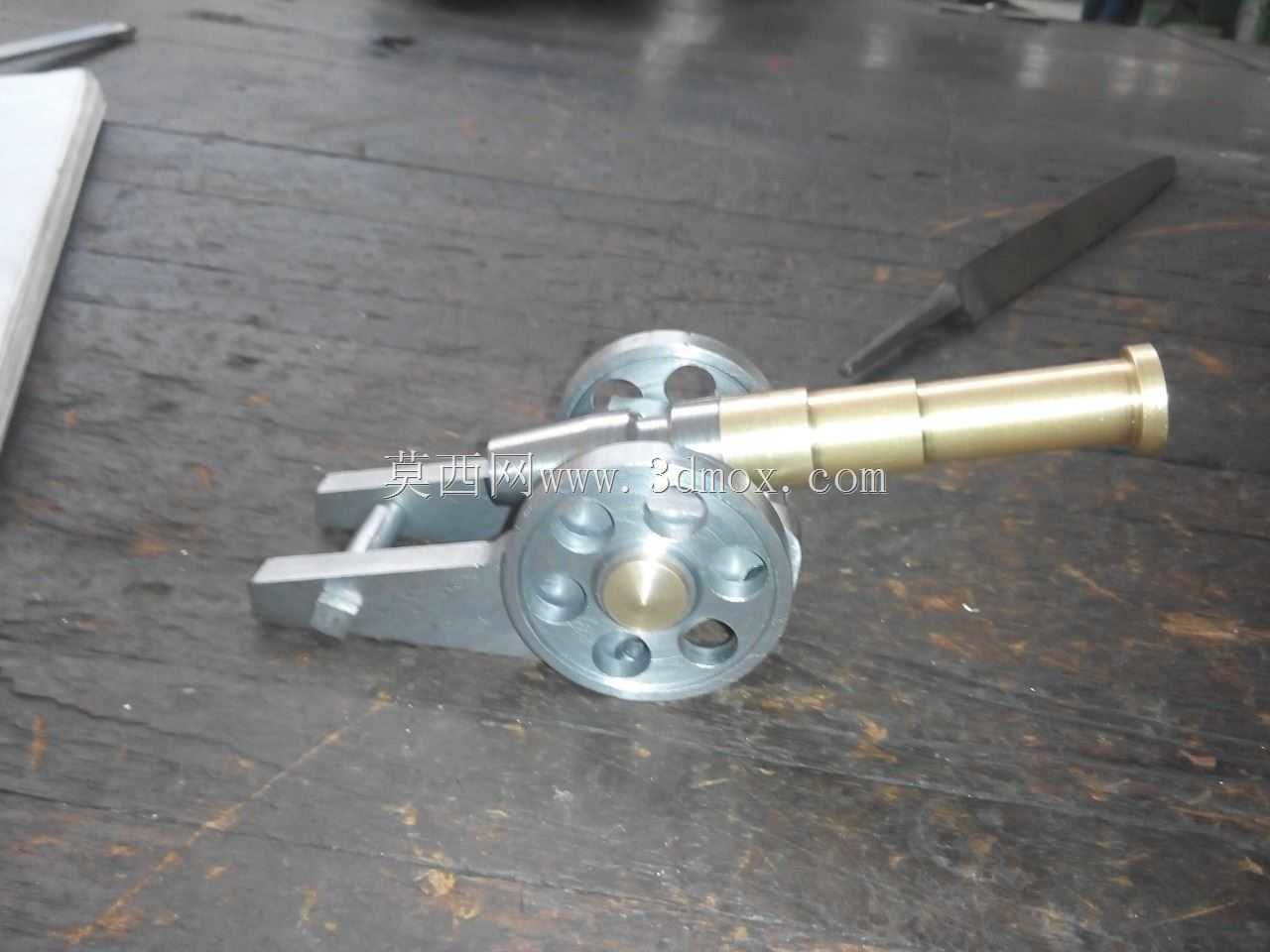

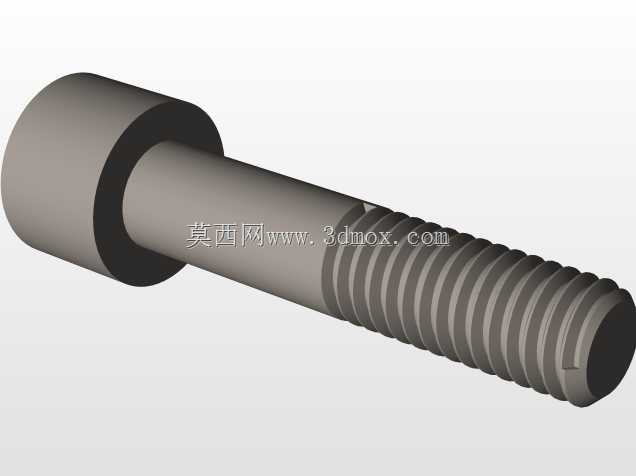

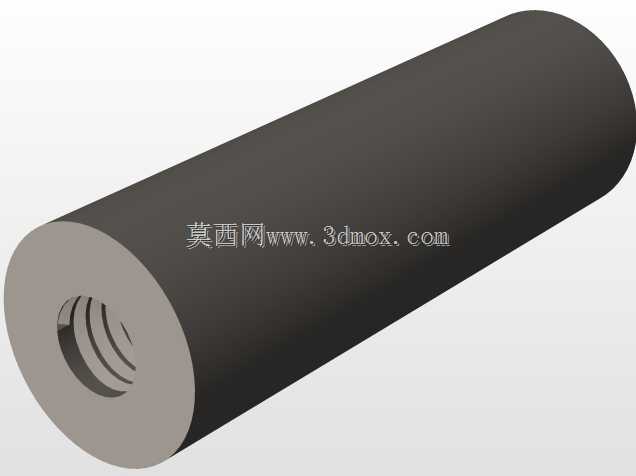

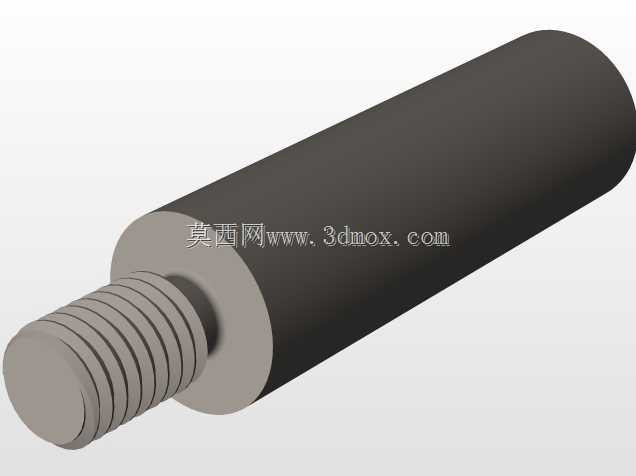

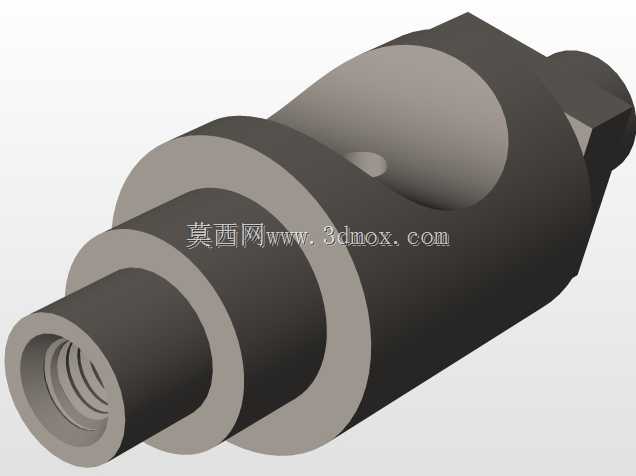

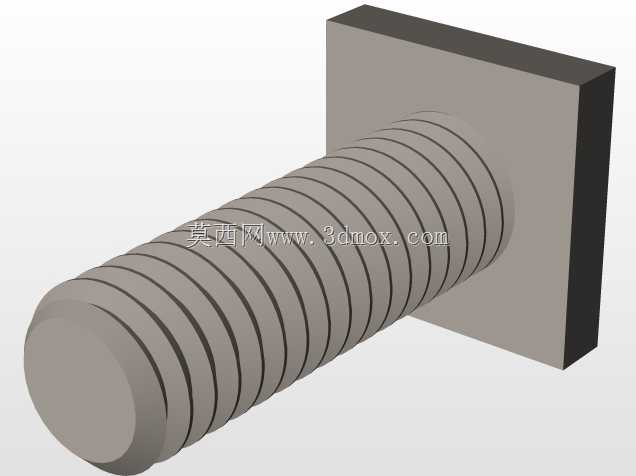

这款轮式加农炮结构设计，核心围绕古典火炮的机动部署与发射作业需求搭建，整体采用双轮拖曳式布局，大直径带镂空减重孔的辐条轮搭配刚性炮架，既满足非硬化场地的短距离拖行转运需求，也能在发射时通过轮组与架体的配合抵消部分后坐冲量，避免炮身大幅移位。炮管采用多段阶梯式轴类结构设计，从炮尾至炮口依次设置药室定位段、身管加强段、炮口加厚段，不同段的直径差既符合金属铸造时期的炮身强度补强逻辑，也为炮箍、炮耳等配套零件的安装预留了定位轴肩，炮耳作为炮身与炮架的铰接核心，其轴线与炮身重心位置匹配，可保证炮身俯仰调节时的操作力矩均衡，无需额外施加过大的锁紧力即可维持射角稳定。炮架部分采用分体式框型结构，两侧纵梁承接炮耳轴座，尾部延伸出的支撑尾架在发射状态下可贴合地面，将后坐力直接传导至地面，轮组与纵梁之间采用刚性连接，没有设置弹性缓冲结构，完全依靠架体与地面的摩擦力、尾架的支撑作用约束后坐位移，这种设计完全契合早期前装滑膛炮的结构特征，没有添加超出时代技术背景的多余结构。从安装边界来看，轮组的外径决定了火炮的最小离地间隙，身管的最大仰角受炮尾与架体横梁的干涉位置限制，俯角则受炮口与轮组上缘的间隙约束，设计时已提前校核了常用射角范围内的运动干涉情况，保证俯仰调节过程中没有零件卡滞。这类结构模型可用于古典机械结构教学演示、仿古武备展品的结构参考，也可作为机械装配练习的典型轴架配合案例，建模过程中严格还原了轮轴铰接、炮耳转动、架体拼接的实际配合关系，所有配合面均预留了合理的装配间隙，没有出现结构穿模、配合关系矛盾的问题，身管的阶梯段同轴度、轮组的安装孔位同轴度都按照实际机械加工的公差要求做了对齐处理，可直接用于生成工程图开展后续的加工验证。
