多工位安装孔位流体阀块结构设计

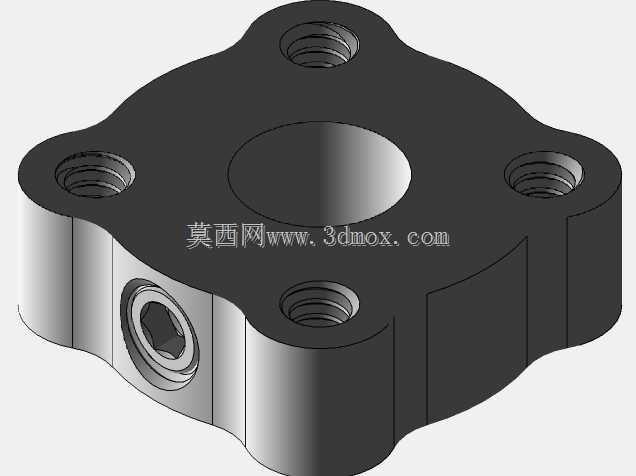

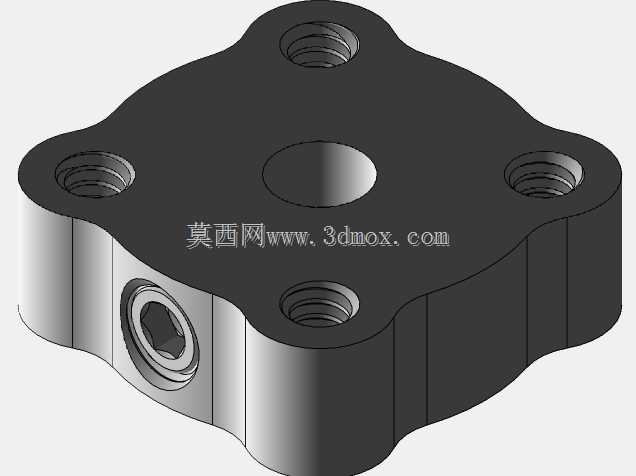

该零件属于流体回路中的集成式阀块结构，主要应用在小型液压、气动控制回路中，承担介质分流、元件安装承载的核心作用，常见于教学类机器人、小型自动化执行机构的动力分配单元中。从结构设计来看，主体采用近似方形的切边外形，四个角位设置内螺纹安装孔，可直接通过螺栓将阀块固定在安装基板或执行元件端面上，四个安装孔的孔位同轴度、端面平面度直接决定装配后的密封性能，设计时预留了足够的螺栓沉头空间，避免装配时螺栓头突出干涉周边管路排布。零件中心设置大直径贯通孔，作为主流道的介质流通通道，孔壁加工精度满足密封件安装要求，可适配O型圈或组合密封垫，实现端面静密封，避免介质泄漏。侧面设置的内六角螺塞安装孔，用于回路的堵头封止或测压接头安装，孔位与主流道垂直连通，加工时需保证相交孔道的毛刺清理到位，避免介质流动时产生紊流或残留杂质堵塞回路。设计过程中优先考虑了安装边界的兼容性，整体厚度控制在适配小型执行机构的安装空间范围内，外轮廓切边设计既减少了零件整体重量，也规避了装配时与周边相邻零件的棱角干涉，四个安装孔的孔距公差按照IT7级精度控制，保证与标准安装法兰的互换性。从功能特性上看，该阀块可同时集成四路安装接口，能够将单路输入的压力介质分配至多个执行端，也可作为阀组的安装基座，将换向阀、节流阀等元件直接叠装在阀块端面上，减少外接管路的数量，降低回路泄漏点，提升小型动力单元的集成度。实际应用中，这类阀块多用于空间受限的小型机器人动力回路、教学实验台气动回路中，相比管式连接的阀组，集成式结构的抗震性能更好，在移动类机器人设备上使用时，不会因为设备运动产生的振动导致管路接头松动。建模过程中对相交孔道的相贯线做了简化处理，既满足工程出图的加工要求，也减少了数控加工时的空刀路径，侧面螺塞孔的螺纹深度按照标准螺塞的旋合长度设计，保证足够的连接强度，同时避免螺纹加工过深击穿主流道壁。
