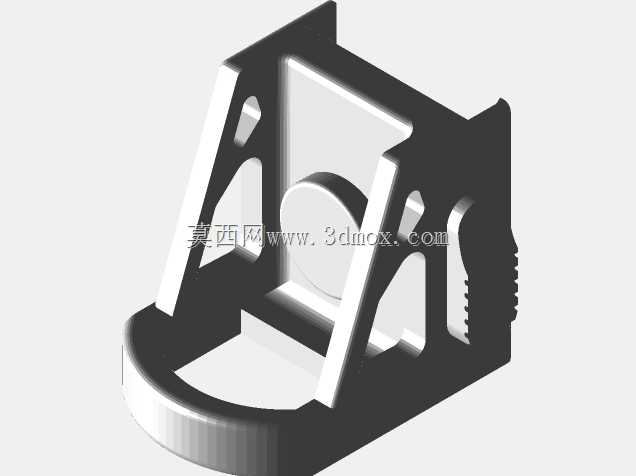

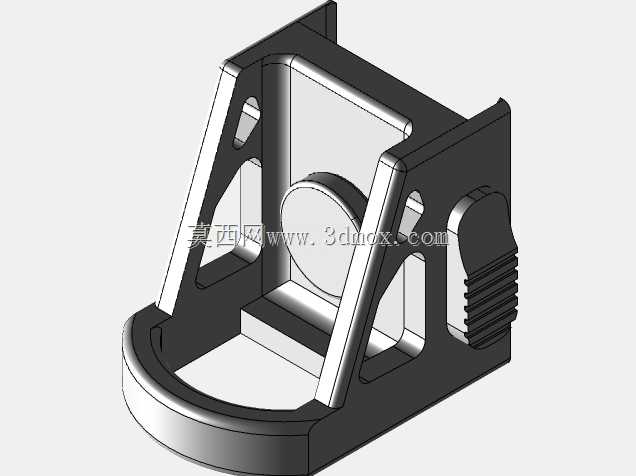

NERF阿尔法打击系列QS-4红点瞄准具结构

这款适配NERF阿尔法打击系列QS-4发射器的红点瞄准具，核心应用场景围绕软弹玩具的战术改装与户外休闲竞技使用，区别于制式枪械瞄准具的严苛工况要求，设计时优先兼顾打印成型便利性与安装适配性，无需复杂辅助支撑即可完成FDM工艺打印，降低普通爱好者的自制门槛。从功能特性来看，该瞄准具属于简易快速瞄准构件，无复杂光学镜片组，依靠结构上的基准定位槽实现概略瞄准，满足软弹对战中近距离快速指向的使用需求，侧面设置的防滑纹理结构，可在调整瞄准具角度或者拆装时提供足够摩擦力，避免手部打滑。设计思路上完全贴合发射器本身的顶部矩形槽安装结构，底部卡扣的尺寸公差经过反复适配调整，既保证安装后不会出现横向窜动，又能在不需要额外螺丝紧固的情况下实现快拆，不需要对发射器本体做任何破坏性改装，拆装后不会在发射器表面留下压痕或者划痕。整体结构采用镂空减重设计，两侧的三角形加强筋在保证结构刚性的前提下，尽可能削减了非受力区域的材料厚度，安装后不会给发射器头部增加过多重量，避免长时间持握时出现头重脚轻的问题。安装边界方面，瞄准具底部的卡扣宽度完全匹配QS-4发射器顶部的矩形槽宽度，插入后卡扣的弹性卡舌会自动卡入槽位的定位凹点，前后方向的定位依靠卡扣前端的限位台阶实现，安装到位后瞄准具的瞄准基准线与发射器的枪管轴线保持平行，不需要额外做校准调整即可直接使用。结构上的圆形预留槽位可根据使用需求粘贴简易红点贴纸，或者嵌入低功率的激光指示模块，拓展不同的使用功能，整体壁厚控制在1.5mm到2mm之间，既保证打印时的结构强度，不会因为轻微磕碰就出现断裂，又能控制整体重量，安装后不会影响发射器的原有平衡。
