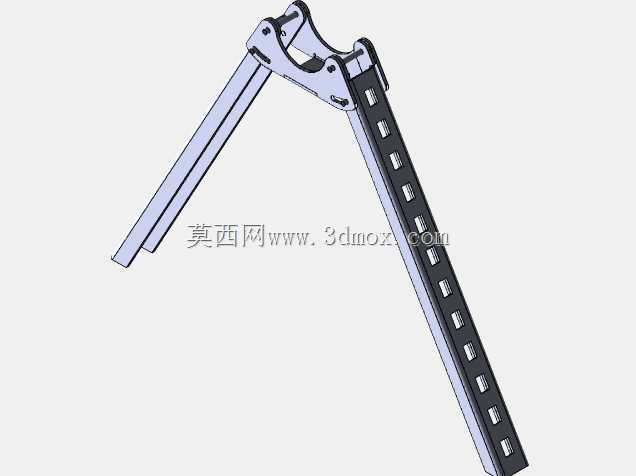

直径60mm空气软炮双脚支撑支架结构

该双脚支撑结构主要适配外径60mm规格的空气软炮使用，在户外休闲射击、战术演练、定点瞄准作业场景中，可作为发射载体的稳定支撑部件，抵消发射过程中产生的后坐力，避免发射载体出现偏移、晃动问题，保障发射轨迹的一致性。从结构设计逻辑来看，整体采用可折叠式双支腿布局，其中一条支腿为等距开孔的调节段，可根据实际使用的地形坡度、瞄准高度需求，调整支腿的伸出长度，适配不同俯仰角度的发射姿态；另一条支腿为固定长度支撑段，与调节支腿形成三角稳定结构，上部的抱箍式夹持结构可完全贴合60mm直径的炮身外壁，夹持部位预留的铰接间隙可允许炮身在一定角度范围内俯仰调整，无需拆卸支架即可完成瞄准角度的微调。在安装边界层面，上部夹持结构的内径严格匹配60mm的炮身外径，夹持接触面做了圆弧过渡处理，不会对炮身外壁造成刮蹭损伤；支腿完全展开时，两支腿的底端跨距可满足硬质地面、松软草地等不同场地的支撑稳定性要求，折叠后支腿可与炮身平行贴合，不会额外增加过多的收纳体积，方便随发射载体一同携行。结构材质选型上，支腿主体采用刚性结构设计，可承受常规发射工况下的冲击载荷，铰接部位的转轴做了限位设计，支腿展开到最大支撑角度时会自动锁止，不会出现支撑过程中意外收拢的情况，支腿底端为平切端面，接触地面时可提供足够的支撑摩擦力，在倾斜角度不超过15度的坡面上也可保持稳定支撑状态。设计过程中充分考虑了实际使用的操作便捷性，支腿的长度调节无需额外工具，手动扳动锁扣即可完成档位切换，夹持结构的开合也采用快拆式设计，可快速完成与炮身的装配或拆卸，不需要复杂的操作步骤，适配日常高频次的拆装使用需求。
