Tormach机床配套空气软管固定吊架

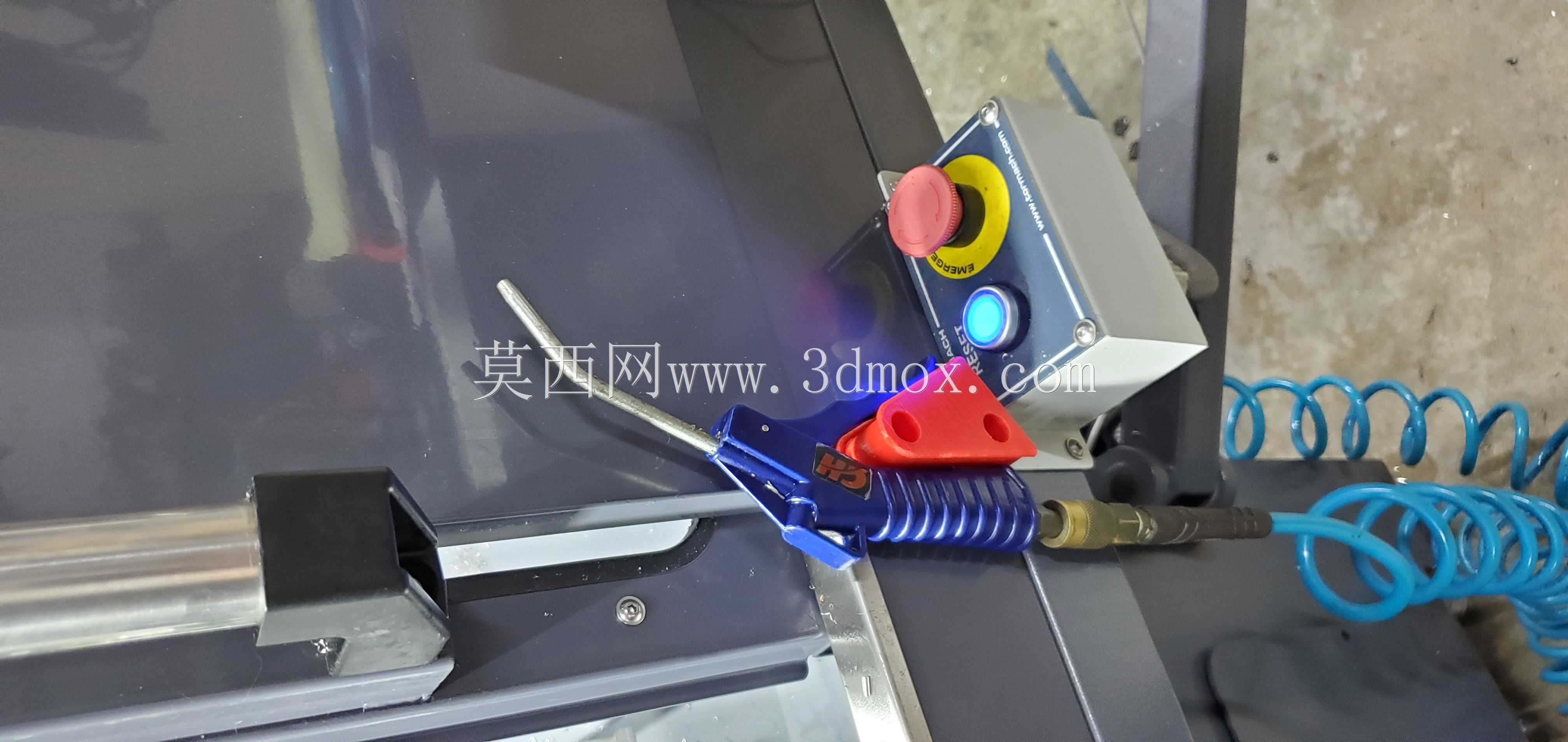

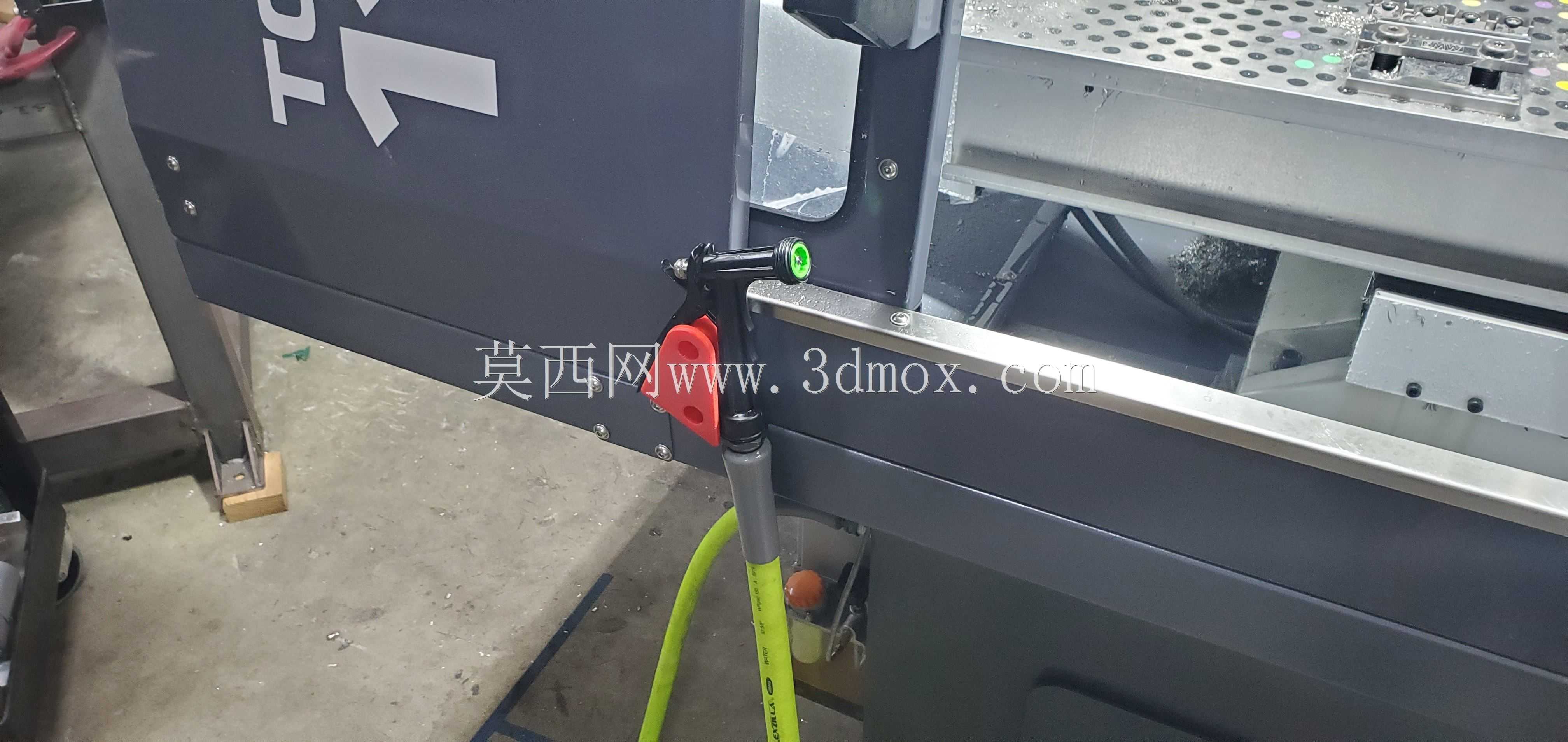

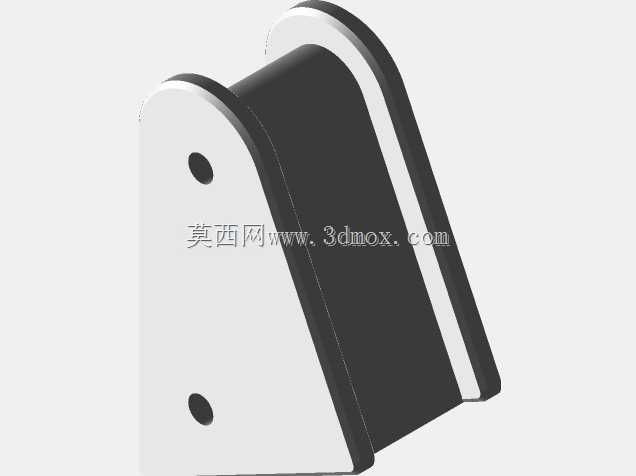

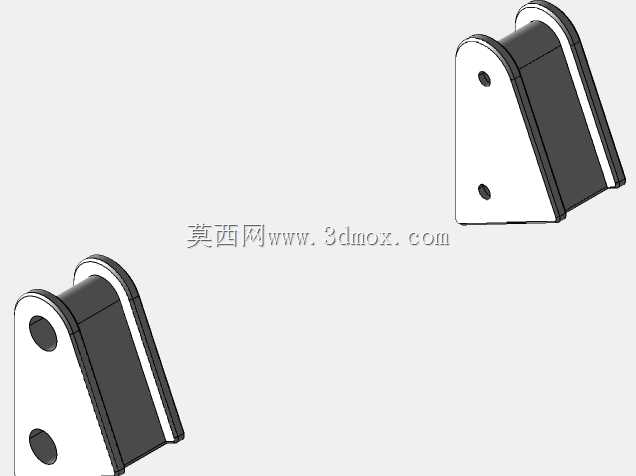

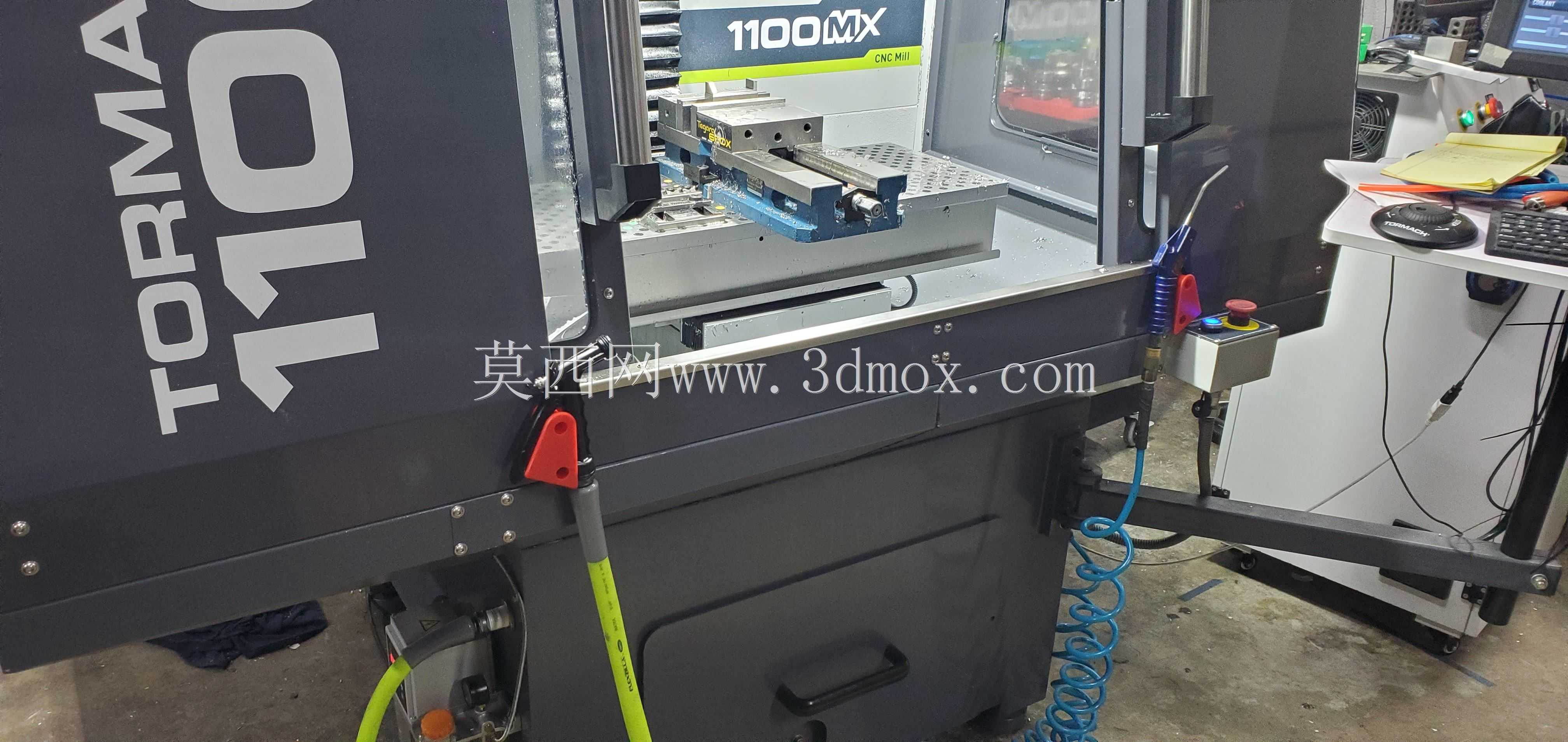

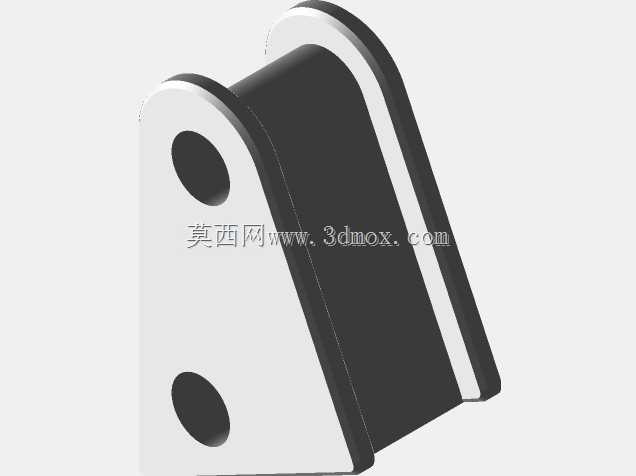

在小型数控加工车间的日常运维场景中，Tormach系列桌面型加工中心的气路管线整理一直是容易被忽略的细节问题——这类设备常配套空气喷枪用于加工后铁屑吹扫、工件表面清洁，常规的软管随意垂放会出现管线剐蹭加工舱门、拖拽时勾挂工作台边角、长期弯折导致气路接头漏气等问题，这款固定吊架正是针对这类实际痛点设计的配套附件。从功能实现逻辑来看，该吊架核心作用是为压缩空气软管提供就近的固定挂载点，让吹扫喷枪在非使用状态下能稳定停靠在机床侧方的易取位置，避免软管随意垂落干扰机床门开合、工作台移动，同时减少软管反复弯折的疲劳损耗，延长气路管线的使用寿命。设计过程中优先考虑了安装适配性，整体结构贴合Tormach机床侧方的钣金安装面，不需要对原有设备进行打孔、焊接等破坏性改造，可直接利用机床现有安装位完成固定，安装后不会超出机床原有侧方的安全操作边界，不会对操作人员上下料、更换刀具的动作造成干涉。结构上采用了轻量化的挂接式设计，主体承托部分做了圆弧过渡处理，避免剐蹭软管外壁，挂载位的开口尺寸适配常用的8mm、10mm外径压缩空气软管，同时预留了喷枪手柄的卡接位，取放时单手即可完成操作，不需要额外的锁扣结构，符合加工场景下快速取用的操作习惯。该部件采用PLA材质3D打印制作，30%的填充密度在保证结构强度足够承托软管与喷枪重量的前提下，尽可能降低了部件自重，不会对机床侧方钣金造成额外的负载压力；打印层厚控制在0.2mm即可满足使用要求，不需要额外的后处理工序，车间有桌面级3D打印设备即可快速制作替换，成本远低于采购成品金属挂架。实际安装后，气路软管沿机床侧方规整排布，螺旋段的伸缩行程不会被吊架限制，操作人员需要吹扫工件时随手就能拿到喷枪，使用完毕后直接挂回即可，从细节上优化了加工工位的5S管理水平，减少了管线杂乱带来的安全隐患。
