9mm坯料专用导轨适配安装固定件

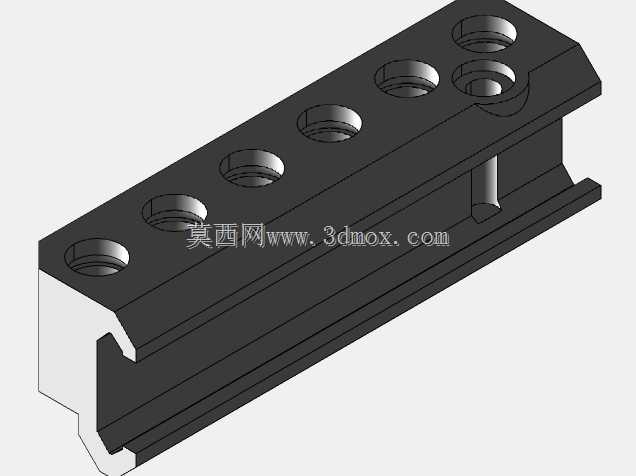

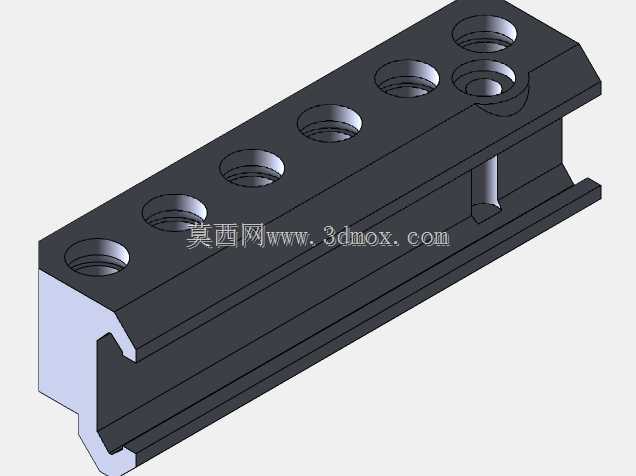

在战术装备配件改装、轻武器附件加装的实际作业场景中，导轨适配部件是实现不同规格附件与标准导轨系统匹配安装的核心衔接零件，本次涉及的适配部件，主要针对6×9mm规格坯料的轨道安装需求设计，解决非标准尺寸坯料无法直接卡入标准导轨孔位完成固定的实际问题。从实际使用场景来看，这类适配件常应用于战术配件的改装工位、实弹射击配套附件调试、仿真装备的配件组装环节，作业人员无需对原有导轨槽进行扩孔、打磨等二次加工，仅需通过该适配件作为中间衔接载体，即可快速完成9mm坯料的锁紧固定，大幅降低改装过程中对原有导轨基体的损伤，同时提升附件安装的定位精度。从功能特性层面看，该适配件主体采用与导轨槽型完全匹配的卡装结构，底部的凸棱结构可完全嵌入标准导轨的定位槽内，安装后不会出现横向窜动、纵向滑移的问题；部件顶面均匀排布的六个沉头安装孔，可对应穿入锁紧螺钉，从顶面完成对坯料的压紧固定，沉头结构可保证螺钉安装后顶面无凸起，避免干涉其他附件的加装；部件侧面预留的定位销孔，可在坯料装入后穿入定位销，限制坯料的轴向窜动，保证反复拆装后的位置重复精度。从设计思路上，该部件在建模阶段优先匹配标准皮卡汀尼导轨的槽型尺寸公差，卡接部位的尺寸按照导轨槽的最小间隙配合设计，既保证装入过程顺畅无卡滞，又能控制装配后的间隙在0.1mm以内，避免射击或使用过程中出现松动；顶面的安装孔位置经过受力仿真校核，六个孔位沿坯料长度方向均匀分布，锁紧力可均匀覆盖坯料的整个接触段，不会出现局部压紧力不足导致的坯料翘起问题；部件的壁厚设计充分考虑了锁紧时的受力需求，在螺钉锁紧扭矩达到常规五金件锁紧要求时，主体不会出现变形、开裂的问题。从安装边界来看，该适配件的整体长度可覆盖六孔位的安装跨度，宽度与标准导轨的宽度完全一致，安装后不会超出导轨两侧的边界，不会干涉导轨上相邻位置其他附件的安装；底部卡入导轨的深度完全符合标准导轨的槽深要求，卡装后贴合面完全贴合导轨顶面，无悬空区域；适配的坯料安装槽尺寸严格按照9mm坯料的外形公差设计，坯料装入后单侧间隙控制在0.05mm以内，既方便坯料快速插入，又能保证定位精度，锁紧后坯料与适配件、适配件与导轨之间形成刚性整体，可承受常规使用过程中的冲击载荷，不会出现松动移位的问题。在实际装配过程中，作业人员仅需先将适配件从导轨端部滑入预设安装位置，再将9mm坯料插入适配件的安装槽内，依次拧紧顶面的锁紧螺钉，最后穿入侧面定位销即可完成全部安装流程，整个过程无需专用工装，徒手配合常规内六角扳手即可完成，拆装效率远高于传统的打磨改装方式，同时可反复拆装使用，不会对原有导轨造成不可逆的损伤。
