鲁格LCP手枪弹匣腰挂皮带夹持结构

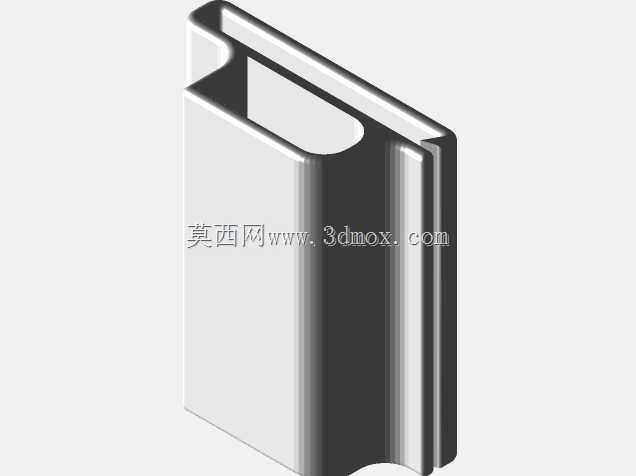

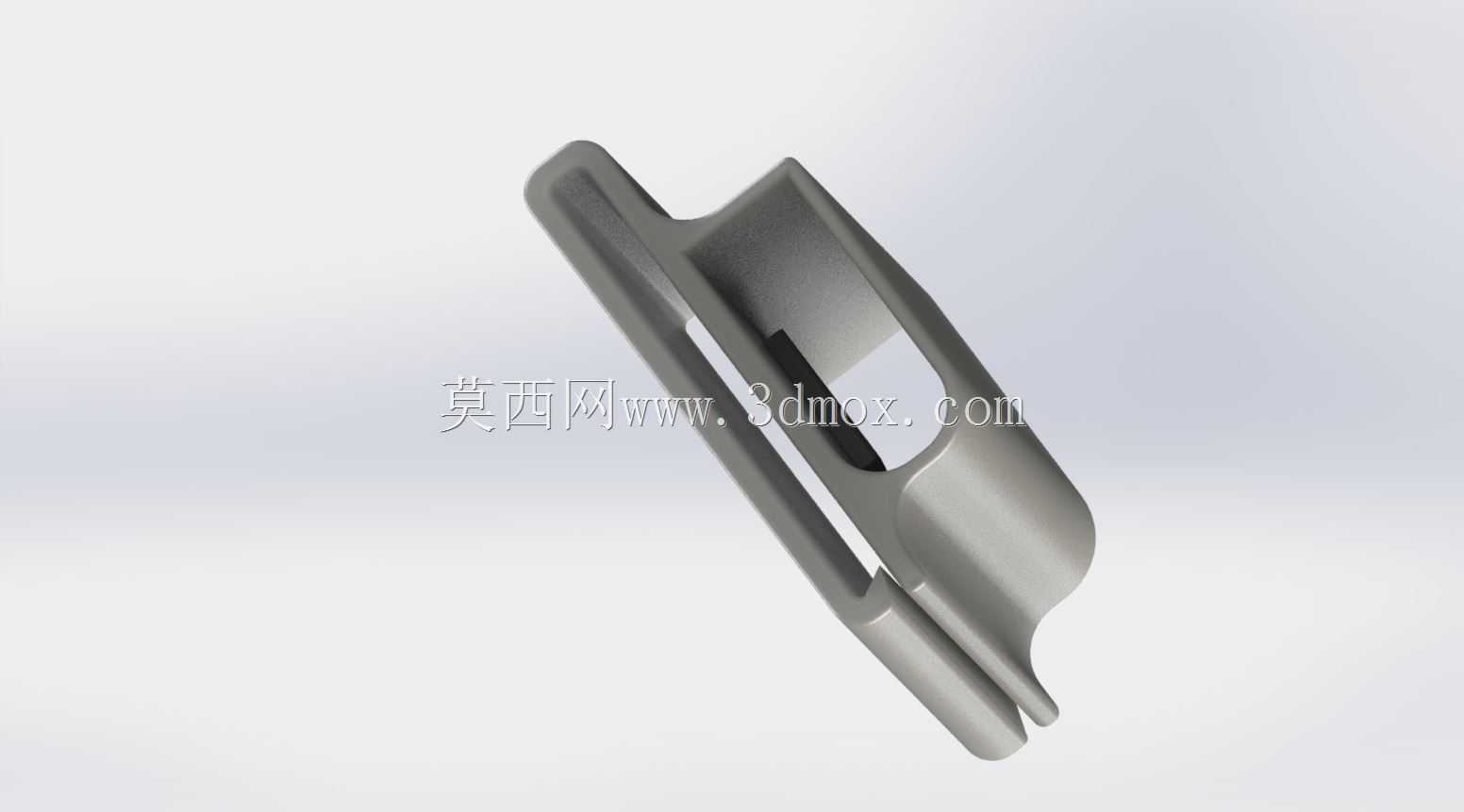

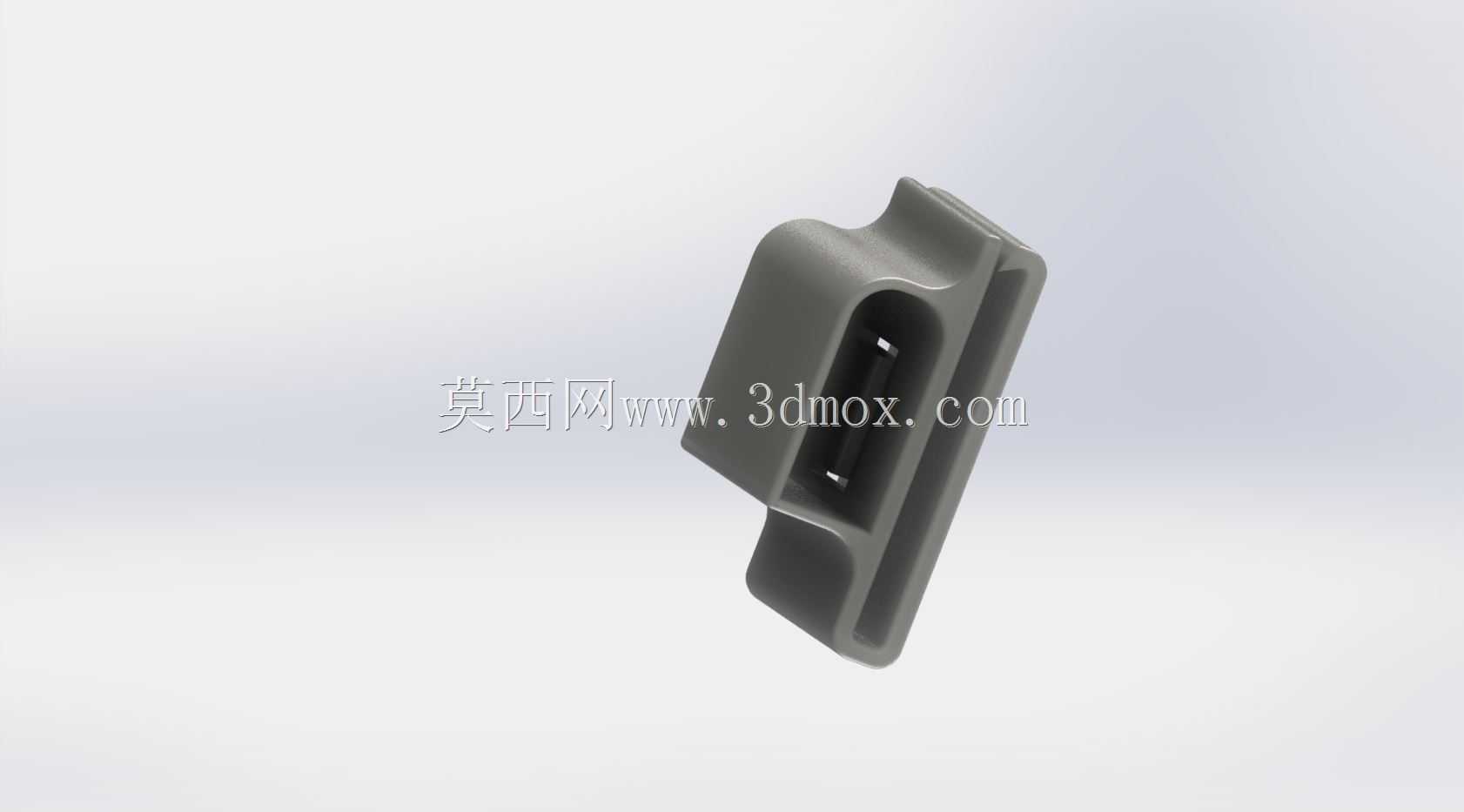

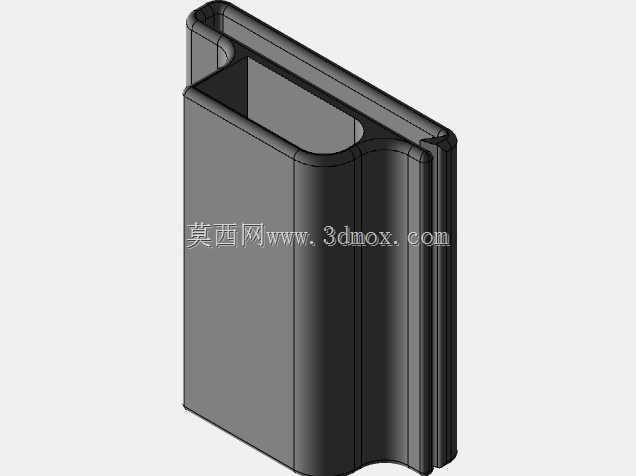

这款夹持结构主要适配鲁格LCP手枪的单排弹匣，核心使用场景是便衣携行、日常勤务备弹的随身挂载，区别于传统硬质弹匣套的厚重感，整体采用一体化注塑成型的结构思路，没有额外的金属弹片、转轴或者紧固件，完全依靠材料自身的弹性形变实现夹持锁紧，适配PETG、尼龙这类具备一定韧性与抗疲劳性的工程塑料加工，不管是FDM3D打印小批量自制，还是注塑开模量产都能直接套用结构。从安装边界来看，整体结构分为两个功能腔体，后侧的挂装腔体开口朝向内侧，适配宽度38-45mm、厚度4-5mm的常规制式皮带，腔体内部做了顺向斜坡的锁紧结构，也就是腔体入口尺寸略大于皮带厚度，向内延伸的过程中腔体间隙逐步收窄，当皮带穿入到位后，斜坡面会持续抵紧皮带表面，不需要额外的卡扣或者绑带就能避免夹持结构在跑动、弯腰、快速取拔弹匣的时候顺着皮带滑动移位，同时这个斜坡结构也能兼容不同厚度的织物腰带、尼龙战术腰带，不需要针对不同腰带做尺寸调整。前侧的弹匣容纳腔体尺寸完全匹配LCP弹匣的外形轮廓，腔体侧壁做了0.8mm的均匀壁厚，开口边缘做了R2的圆角过渡，一方面避免取放弹匣的时候尖锐边缘刮擦弹匣表面的涂层，另一方面也能在弹匣插入后提供均匀的环抱抱紧力，不会因为长期使用出现侧壁形变导致弹匣松脱掉落，腔体深度刚好覆盖弹匣70%的主体长度，既保证携行时的稳定性，也能留出足够的握持位置方便快速拔取弹匣完成换弹。整个结构的外形做了全圆角过渡处理，没有突出的棱角，贴身携带的时候不会硌压腰腹皮肤，即使穿薄款外衣也不会出现明显的轮廓凸起，兼顾了隐蔽携行的需求。结构设计上特意规避了多零件装配的公差累积问题，一体化的结构不存在装配间隙，长期使用也不会出现零件松脱、弹簧失效的问题，日常维护只需要擦拭表面污渍即可，不需要额外加注润滑油或者更换易损件。针对3D打印的加工特性，整个结构所有面都做了最小1度的拔模斜度，打印时不需要添加支撑结构，摆放时将腔体开口朝上放置就能直接打印，成型后不需要做额外的支撑去除、打磨工序就能直接使用，壁厚均匀性控制在±0.1mm以内，打印过程中不会出现壁厚突变导致的翘曲、填充不均问题。实际使用中，这个夹持结构可以根据使用习惯挂载在腰带的强侧或者弱侧位置，因为整体厚度只有18mm，即使同时挂载两个也不会出现互相干涉的情况，挂装后弹匣底部与腰带下缘齐平，不会影响正常的行走、坐姿动作，取拔弹匣时只需要握住弹匣外露部分垂直向上施力就能顺利取出，插入时顺着腔体方向向下按压到位就能自动锁紧，不需要额外的固定操作，完全符合日常备弹快速取用的操作逻辑。
