电弧焊接作业用夹持式焊钳结构设计

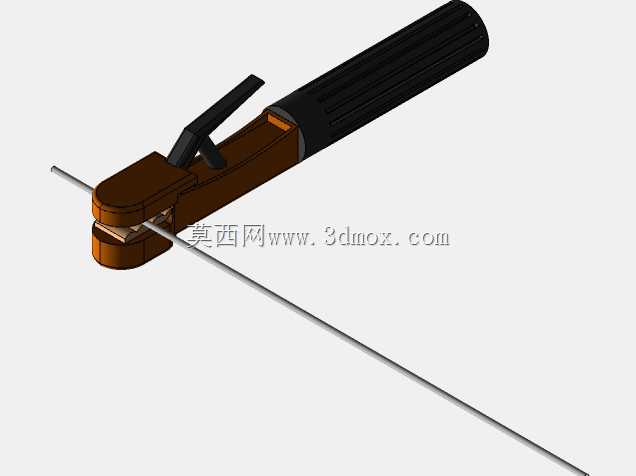

在船舶修造、钢结构加工、建筑现场金属拼接、设备维保焊接等各类电弧焊作业场景中，焊钳是焊工直接握持操作的核心配套工具，承担着夹持固定焊条、传导焊接电流的核心作用，其结构设计合理性直接影响焊接操作的流畅度、作业安全性与长时间握持的疲劳度。这款焊钳的结构设计围绕实际焊接工况的核心需求展开，前端夹持部位采用上下咬合的夹头结构，夹头接触面做了适配不同直径焊条的凹槽设计，可稳定夹持常用规格的焊条，夹持力通过上部的压杆杠杆结构实现，按压压杆即可张开夹头完成焊条更换，松开后依靠内置弹性结构提供持续夹紧力，避免焊接过程中焊条松动移位，同时夹头部位采用导电性能优异的金属材质，确保焊接电流能够稳定传导至焊条，减少接触部位的电阻发热问题。握持部位采用长筒式绝缘手柄设计，手柄表面做了多道轴向防滑棱结构，既能够提升戴焊接防护手套操作时的握持摩擦力，避免焊钳从手中滑脱，也能增加手柄表面的散热间隙，减少长时间大电流焊接时手柄部位的积热，同时绝缘材质可有效隔绝焊接电流，防止操作过程中发生触电风险，手柄与前端金属夹头的衔接部位做了限位台阶结构，避免握持时手部过于靠近前端高温区域，降低烫伤风险。从安装边界与尺寸适配来看，这款焊钳的整体长度适配成年人单手握持的操作范围，前端夹头的开合行程覆盖常规2.5mm至5mm直径焊条的夹持需求，尾部的电缆连接部位做了内凹式接线腔设计，焊接电缆接入后可通过紧固结构压实固定，避免拉扯电缆时出现接线松脱、接触不良的问题，接线腔外部做了绝缘包覆，防止接线部位裸露引发安全隐患。在结构细节处理上，压杆的操作位置设置在手柄前端的上侧，焊工握持手柄时仅需拇指施力即可完成焊条更换操作，无需大幅调整手部握持姿态，适配平焊、立焊、仰焊等不同焊接位置的操作角度调整需求，夹头前端的焊条夹持位置预留了足够的烧损余量，可减少焊条尾部的残留浪费，同时夹头的金属结构做了加厚处理，能够承受长时间焊接的高温传导，降低结构变形概率，延长工具的实际使用寿命。
