家用手压式喷雾喷枪结构设计

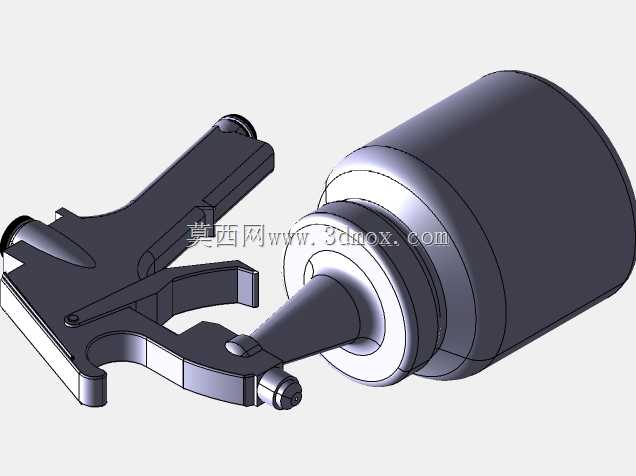

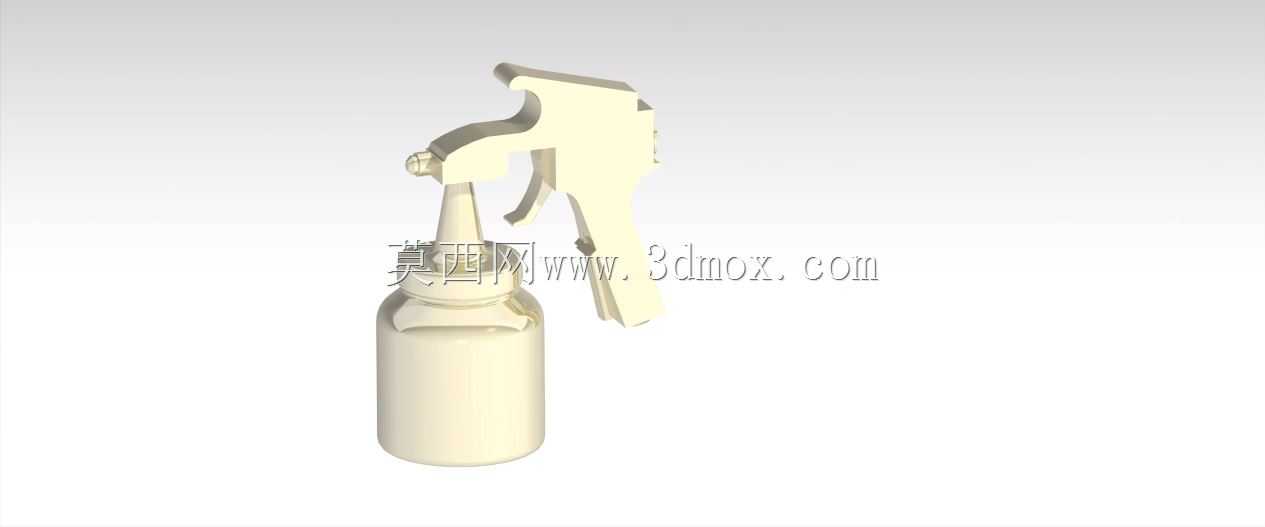

这款手压式喷雾喷枪主要面向家庭日常喷涂场景设计，可适配绘画补色、小型园艺浇灌、家居清洁消杀等多类民用使用需求，整体结构围绕单手操作的人机逻辑搭建，无需外接气源或电源，依靠手动按压扳机即可完成储液、压送、雾化的全流程动作。从结构设计逻辑来看，整体分为储液瓶体、扳机传动组件、导流管路、雾化喷嘴四个核心模块，储液瓶采用直筒式回转结构，瓶身壁厚均匀，可兼容常规水性涂料、消杀溶剂、园艺营养液等低粘度流体，瓶口采用标准螺纹衔接结构，与枪体基座的密封面做了环形凸台设计，装配后可避免倾斜、倒置状态下的液体渗漏问题。扳机部分采用杠杆式传动结构，按压行程控制在12-15mm区间，按压力度适配普通成年人单手握持发力范围，连续按压时的传动阻尼均匀，不会出现卡滞或回弹无力的问题，扳机与枪身的铰接位置做了限位结构，避免过度按压导致的结构件形变损坏。导流管路内置在枪体基座内部，进液端延伸至储液瓶底部位置，搭配单向止回结构，每次按压扳机时可将瓶内液体定量压送至喷嘴位置，松开扳机时管路自动复位形成负压，将瓶内液体补充至压液腔，保证连续按压时的出液量稳定。雾化喷嘴采用可调式结构设计，旋转喷嘴端头可调整出液形态，从直射柱状流到广角扇形雾化流可无级切换，适配不同场景的使用需求：直射状态下可用于定点精准喷涂，雾化状态下可用于大面积均匀喷洒。整体外形尺寸适配常规家用收纳场景，瓶体容量控制在500ml级别，装满液体后的整体重心落在握持手掌范围内，长时间握持操作不易产生疲劳感，枪身外侧无尖锐棱角，所有结构衔接处均做了圆角过渡，日常使用时不会划伤手部。安装边界方面，枪体与储液瓶的衔接螺纹为通用民用规格，可适配多数同口径的市售替换瓶体，喷嘴模块为可拆洗结构，长期使用出现堵塞时可直接拆下清理，无需更换整个喷枪组件。结构建模时充分考虑了民用塑料制品的注塑工艺特性，所有壳体件均设计了合理的拔模斜度，壁厚控制在1.5-2mm区间，避免注塑成型时出现缩痕、缺料等问题，传动件的配合间隙预留了塑料件的形变余量，在常规温湿度环境下使用不会出现配合卡滞的问题。
