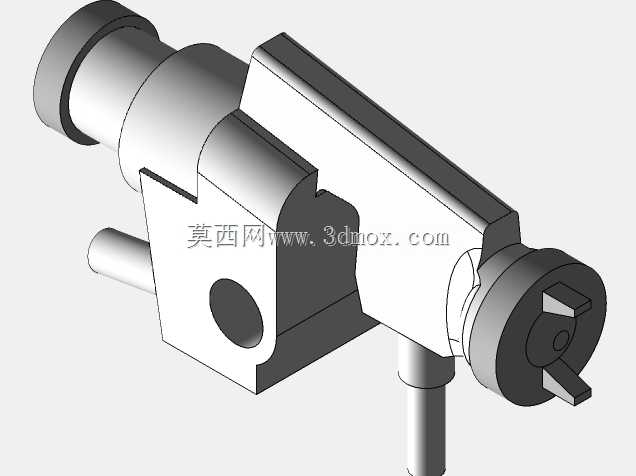

工业喷涂作业用喷枪结构三维数模

这款喷枪的结构设计围绕工业涂装场景的实际作业需求展开，日常可适配五金工件表面涂装、小型零部件补漆、塑胶件表面覆膜喷涂等多类作业场景，能稳定完成流体涂料的雾化输出作业。从结构设计逻辑来看，整体采用侧置流体通路、握持段与喷嘴段同轴排布的构型，握持区域做了贴合手部持握的轮廓处理，作业时可降低长时间持握的疲劳感，前端喷嘴组件采用快拆式衔接结构，可根据不同涂料粘度、喷涂幅面需求更换对应口径的喷嘴，无需拆解主体结构即可完成配件更换。流体通路内部做了平滑过渡处理，能减少涂料残留与通路堵塞概率，侧置的调节旋钮可分别控制流体流量、雾化气压与喷幅宽度，调节行程做了线性阻尼设计，作业人员可根据实际工况精准微调参数，避免参数突变导致的喷涂厚度不均问题。从安装与适配边界来看，主体接口采用通用标准气动接头规格，可直接对接常规工厂气源管路，后端进气接口的位置做了避让处理，接通气源后不会干扰手部持握操作，整体结构的外轮廓无尖锐凸起，作业时不会剐蹭待喷涂工件表面。设计阶段针对不同涂料的适配性做了结构优化，通路内壁的衔接处无台阶死角，换色清洗时可快速冲净内部残留涂料，减少不同颜色涂料混色的概率。喷嘴处的雾化结构采用多气道对冲设计，压缩空气从多个方向进入雾化腔，可将涂料击碎为均匀的细小液滴，喷出的涂层厚度均匀，边缘无明显积漆或虚喷区域。扳机结构采用杠杆式传动，扣动行程与流体开度呈线性对应，轻扣扳机时可先输出压缩空气预吹工件表面浮尘，继续扣动才会输出涂料，避免初始喷涂时涂料堆积在工件表面。整体结构的受力部件均做了加厚处理，日常作业中不慎跌落也不易出现壳体开裂或结构错位问题，各活动衔接处的密封件采用耐溶剂材质，长期接触涂料稀释剂也不会出现溶胀失效的情况，可适配水性涂料、溶剂型涂料等多类常见工业涂装介质，无需额外更换密封配件即可完成不同介质的喷涂作业。
