乐高风格虚拟工程抓斗作业车三维设计

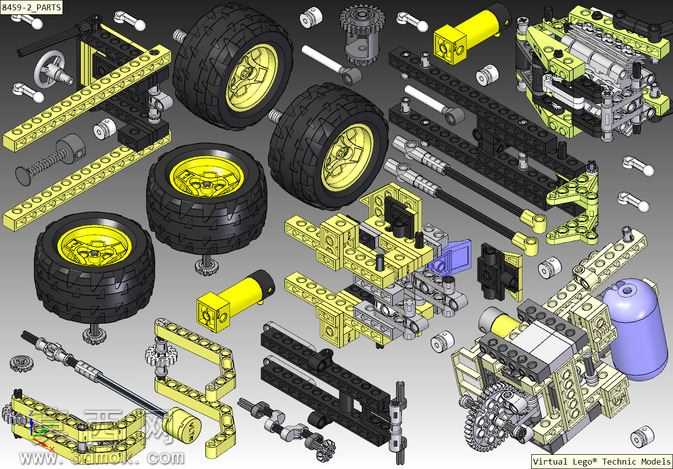

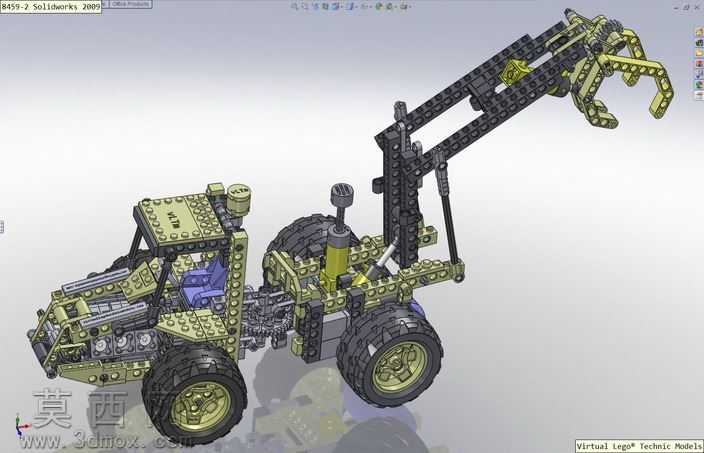

本作品为乐高风格虚拟工程抓斗作业车的三维数字化设计成果，整体建模过程严格遵循积木类机械结构的装配逻辑，在三维建模环境中完成了全零件的独立建模与整体装配约束搭建。建模阶段首先对乐高积木的标准连接结构进行参数化还原，包括凸点卡扣、轴孔配合、铰接副等核心连接特征，确保每一个积木零件都具备真实的装配干涉校验属性，所有零件均可独立拆分、单独运动，不存在无约束的游离部件。整体结构分为行走底盘、驾驶室、液压举升臂、末端抓斗四个核心模块：行走底盘部分采用大尺寸越野轮胎搭配积木式悬架结构，还原了工程车辆的越野通过性特征，底盘内部预留了传动结构的装配空间，通过轴类积木零件实现轮组的同步转动约束；驾驶室模块采用模块化积木堆叠搭建，还原了操作舱的轮廓造型，搭配透明质感积木模拟车窗结构，内部设置了简化的操作位造型；液压举升臂部分采用多段铰接式积木梁结构搭建，模拟真实工程抓斗车的多自由度举升动作，臂架处搭配模拟液压油缸的柱状积木零件，还原臂架的支撑受力结构，铰接位置均设置了转动自由度约束，可模拟臂架抬升、伸展的完整动作行程；末端抓斗采用多爪铰接结构，通过连杆积木实现抓斗的开合动作约束，可模拟物料抓取的作业动作。材质渲染阶段针对不同功能的积木零件匹配了对应的材质属性：结构承重类积木采用军绿色哑光工程塑料材质，模拟工程车辆的涂装质感；传动类轴件、油缸零件采用亮黄色金属质感材质，突出功能部件的视觉区分；轮胎部分采用深黑色橡胶材质，还原橡胶轮胎的哑光粗糙质感；车窗零件采用半透明浅蓝色PC材质，模拟透明塑料的透光折射效果。设计思路上以真实轮式抓斗工程车的功能结构为原型，采用乐高积木的标准化零件语言进行转译设计，既保留了积木拼装的模块化趣味属性，又完整还原了工程作业车辆的核心动作逻辑，所有运动部件均设置了符合真实机械原理的运动约束，可在三维环境中完成臂架举升、抓斗开合、轮组转动的全动作模拟，不存在违背机械原理的结构设计，整体装配完成后无结构干涉，各运动副的活动行程符合积木零件的连接极限，既适合作为积木拼装的参考方案，也可作为虚拟机械运动原理的演示案例。
