Festo套接字注塑模具结构设计

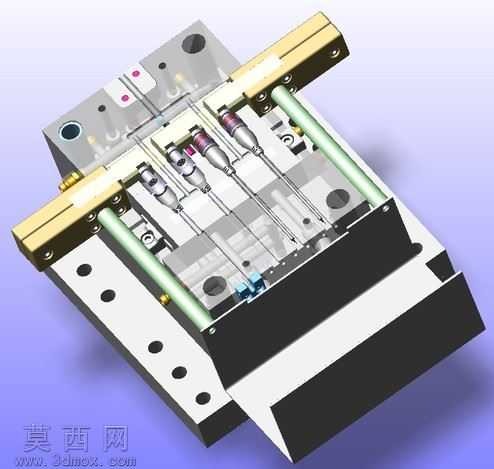

本模型为适配Festo标准气动套接字的注塑成型模具，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循注塑模具设计规范，对模架、成型型腔、导向机构、顶出机构、流道系统逐一进行精准建模，所有配合面预留合理的公差间隙，确保开合模动作无干涉。模型渲染阶段采用金属质感与工程塑料质感分层赋材，模架部分赋予调质钢材的哑光金属材质，导柱导套部分赋予高硬度镀铬的亮面金属材质，成型腔内部对应套接字的成型区域赋予镜面抛光材质，直观区分不同功能部件的材质特性与加工要求。结构设计上采用一模多腔布局，可同时完成多个套接字塑件的注塑成型，流道采用平衡式布局设计，确保各型腔进胶均匀，减少塑件成型缺陷；导向系统采用高精度导柱配合导套，保证上下模合模定位精度；顶出机构采用顶针与顶板结合的方式，针对套接字的薄壁结构优化顶针排布位置，避免顶出过程中塑件变形；侧向抽芯结构适配套接字的侧孔特征，抽芯行程与开合模动作联动，无需额外动力源即可完成抽芯复位动作。设计思路围绕气动套接字的尺寸精度与成型效率展开，充分考虑Festo气动元件的装配公差要求，对成型部位的尺寸进行收缩率补偿计算，将塑料原料成型收缩带来的尺寸偏差控制在允许范围内；同时优化冷却水路排布，在型腔与型芯周边布置循环冷却水道，缩短注塑成型周期，提升批量生产效率；整体结构紧凑，各部件连接固定方式符合模具加工与装配工艺要求，可直接用于模具加工的工艺参考，也可作为注塑模具结构学习的典型案例，帮助从业者掌握多腔精密注塑模具的设计逻辑与结构要点。
