多型腔手柄类零件注塑成型模具结构

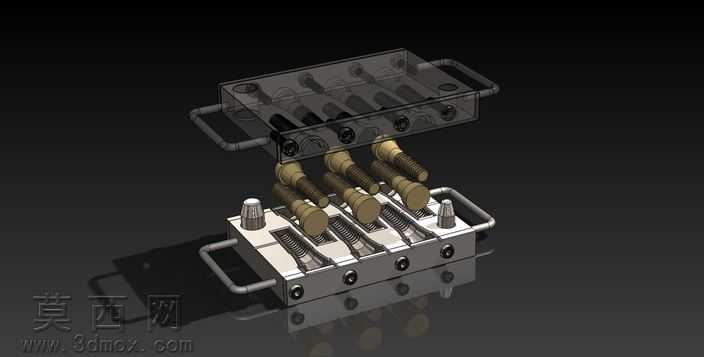

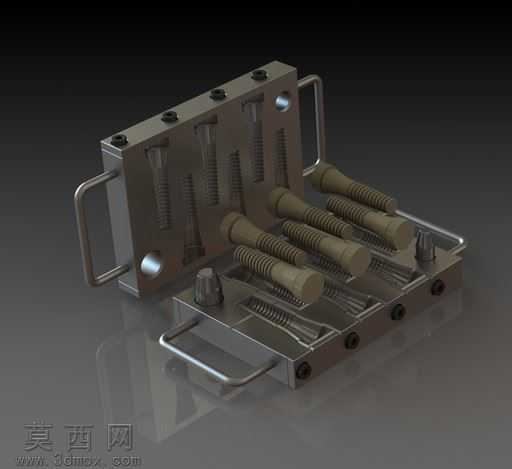

本套模具为多型腔注塑成型工装，整体采用标准模架为基础结构开展三维建模设计，建模过程中严格遵循注塑模具设计规范，对模架上下模板、导向定位组件、锁紧结构、型腔型芯模块逐一进行参数化绘制，保证各部件装配间隙符合实际生产的公差要求。渲染阶段采用金属材质真实质感表现，上下模板赋予调质钢材的哑光金属材质，表面做细微的磨砂纹理处理还原模具钢材的加工质感，两侧搬运把手采用抛光不锈钢材质，呈现冷调金属反光效果，锁紧螺栓、定位销等标准件做发黑处理的深色金属质感，型腔内部成型区域做精细的纹理刻画，还原手柄类零件外表面的防滑纹路结构，场景采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰展现模具各部件的结构层次与装配关系，避免暗部细节丢失。结构设计上采用一出多的型腔排布方式，可单次成型多件带防滑纹理的手柄类零件，有效提升批量生产效率，模板两侧加装金属搬运把手，方便模具在注塑机上的吊装与拆装作业，模板边缘设置多组内六角锁紧螺栓，保证合模过程中型腔与型芯的贴合精度，避免注塑过程中出现飞边、溢料问题，导向定位销贯穿上下模板，保障反复开合模过程中的对位精度，减少模具磨损。设计思路围绕小尺寸塑料零件的批量生产需求展开，优先考虑生产效率与模具耐用性，型腔排布均匀对称，保证注塑过程中熔料填充的流速均衡，避免出现缺胶、缩痕等成型缺陷，冷却水路预留位置贴合型腔轮廓，可实现均匀快速冷却，缩短单件产品的成型周期，整体结构紧凑，无多余冗余设计，各功能模块分区清晰，便于后续的加工制造与日常维护保养。
