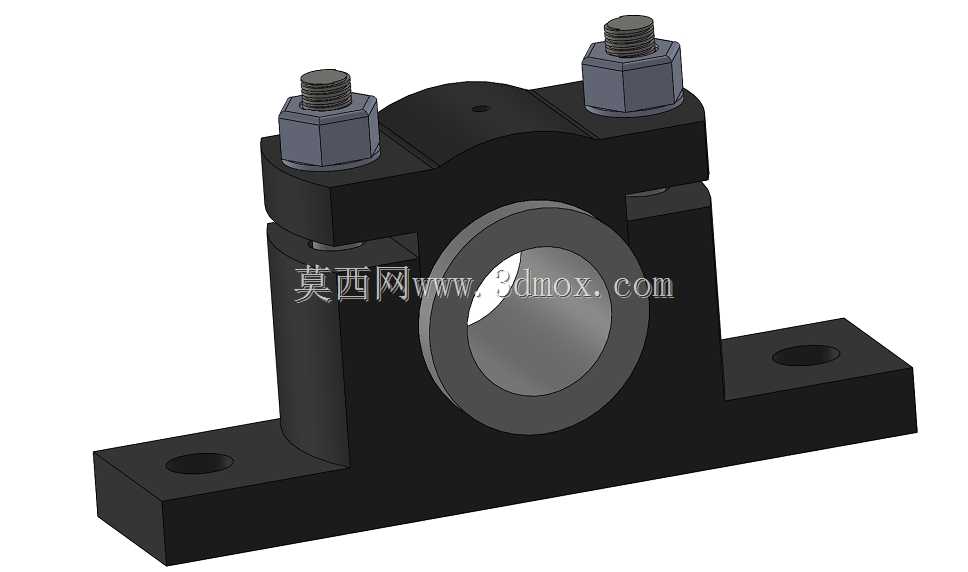

剖分式立式安装基座轴承组件结构

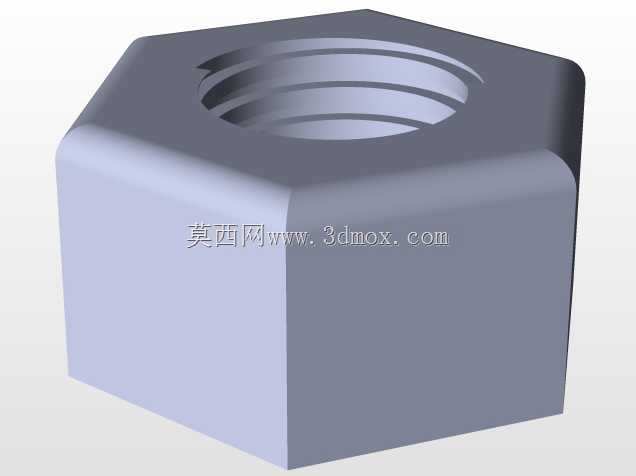

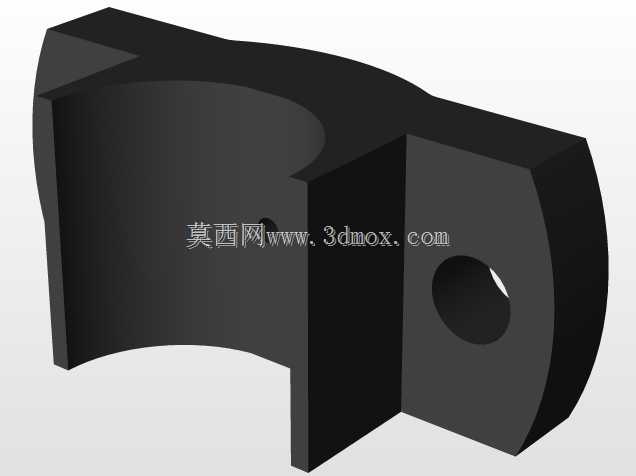

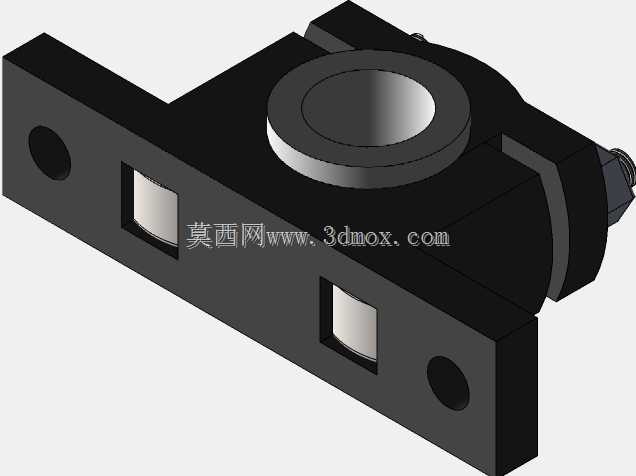

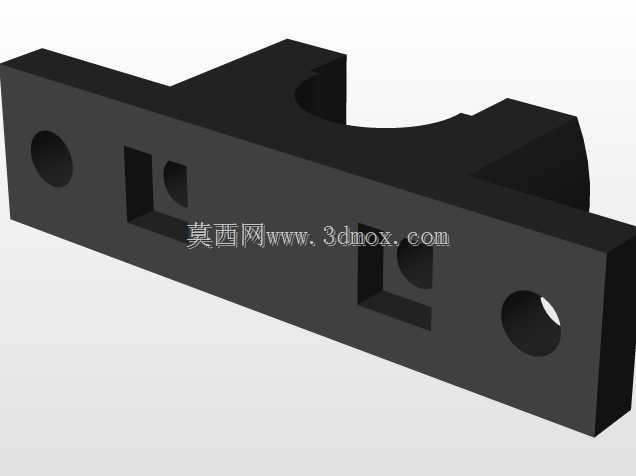

这类剖分式立式基座轴承，常应用在中小功率输送线、轻工包装设备、小型农用机具的传动轴支撑场景中，日常运维时无需拆卸轴端的传动轮、联轴器等部件，只需拆开上盖即可完成轴承更换、润滑脂补充作业，能大幅缩短设备停机维护的时长，在需要频繁维保的长轴传动排布场景中适配性极强。从结构设计来看，整体采用上下剖分的对合结构，上盖与底座通过两颗六角头螺栓配合螺母实现锁紧，螺栓预紧时可通过调整锁紧力矩，给内置轴瓦施加合适的径向抱紧力，适配不同公差等级的穿装轴径；底座采用双侧带安装孔的卧式支脚结构，两个安装孔对称分布在轴承孔的两侧，安装时可通过螺栓直接固定在设备的安装基面或型材架上，支脚的底面做了铣平处理，能保证安装后轴承孔的轴线与安装基面保持平行，避免轴系运行时出现附加径向力。设计过程中优先考虑了装配容错性，上下盖的对合面做了定位止口，装配时无需反复调整对齐度，就能保证上下半圆的轴瓦安装位同轴度控制在合理公差范围内，避免出现轴瓦偏磨的问题；轴承孔的内壁预留了润滑脂存储的环形槽，日常运维时可通过上盖预留的注油孔补充润滑脂，无需拆开结构就能完成润滑作业，适配长期连续运行的工况。从安装边界来看，支脚的两个安装孔中心距、轴承孔中心到安装基面的高度都做了标准化适配，可直接替换同规格的整体式立式轴承座，无需改动原有设备的安装基面开孔位置；整体结构的外形轮廓做了倒角处理，没有尖锐的凸起棱角，避免装配运维过程中出现磕碰划伤的问题，锁紧用的螺栓螺母采用标准件，后期更换时无需定制非标件，能降低备件储备的成本。实际选型时，可根据穿装轴的直径、径向载荷大小匹配对应规格的轴瓦，这类结构对轴的挠度适应性比整体式轴承座更好，当长轴运行出现微小挠曲变形时，剖分结构可通过微小的间隙调整抵消部分附加载荷，延长轴瓦的使用寿命，在低速、中等载荷的开式传动场景中应用十分广泛。
