剖分式滑动轴承座装配结构设计

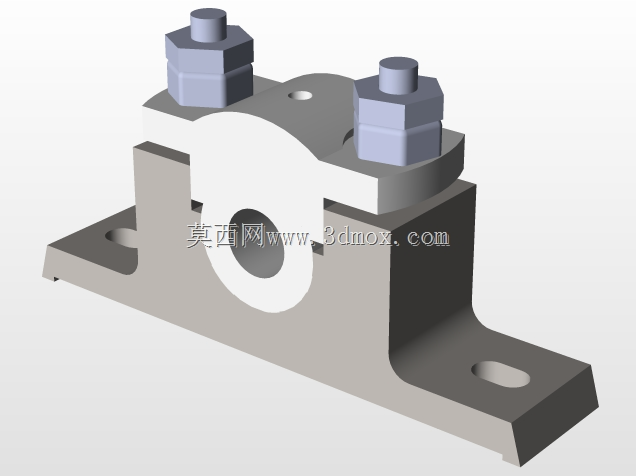

这款剖分式滑动轴承座主要应用于中低速重载的轴系支撑场景，常见于输送设备、小型机床主轴、矿山辅助传动机构等需要定期维护轴瓦的工况中，相比整体式轴承座，它无需沿轴向拆装传动端的联轴器、带轮等部件，就能完成轴瓦的更换与间隙调整，大幅降低设备运维的拆装工作量。从结构设计来看，整体采用上下对开的分体形式，底座带有两个对称的长圆形安装孔，可适配安装基面一定范围内的孔位偏差，安装时无需严格保证孔距的绝对精度，降低现场安装的对位难度；上盖与底座通过两侧的螺栓螺母组件实现锁紧，螺栓预紧后可均匀压紧轴瓦，保证轴瓦与座体的贴合度，避免运转过程中轴瓦出现窜动。设计时将轴承座的承载中心与安装基面的垂直距离控制在常规传动轴系的中心高适配范围内，底座的支撑脚做了圆弧过渡处理，既减少铸造过程的应力集中，也能提升座体的抗扭刚度，避免重载下底座出现变形导致轴系卡滞。上盖顶部预留了油杯安装孔位，可直接加装润滑脂杯实现运转过程中的不间断润滑，无需拆解结构就能补充润滑介质，适配长时间连续运转的工况需求。两侧的锁紧螺母采用六角厚螺母形式，配合平垫圈使用，可承受长期运转带来的振动载荷，避免螺纹连接出现松脱，螺母的对边尺寸符合常规扳手的操作空间要求，现场维护时无需特殊工装就能完成松紧操作。轴瓦安装位的内孔做了精准的同轴度约束，上下座合模后内孔的圆度误差控制在滑动轴承适配的公差范围内，保证轴颈运转时的接触均匀性，避免局部偏磨导致的轴瓦过早失效。底座的安装底面做了平面度处理，安装时与设备机架的支撑面贴合紧密，可均匀传递轴系的径向载荷，避免局部应力集中导致的座体开裂。整体结构没有多余的冗余设计，所有特征都围绕安装便捷性、运维便利性、承载可靠性三个核心需求展开，既满足常规工况的承载要求，也兼顾了后期维护的操作空间，适合作为通用传动部件应用在各类中小型工业设备的轴系支撑位置。
