制式步枪子弹结构三维数模

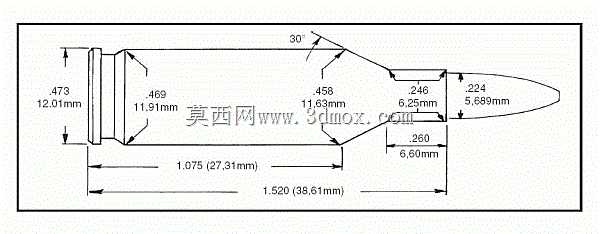

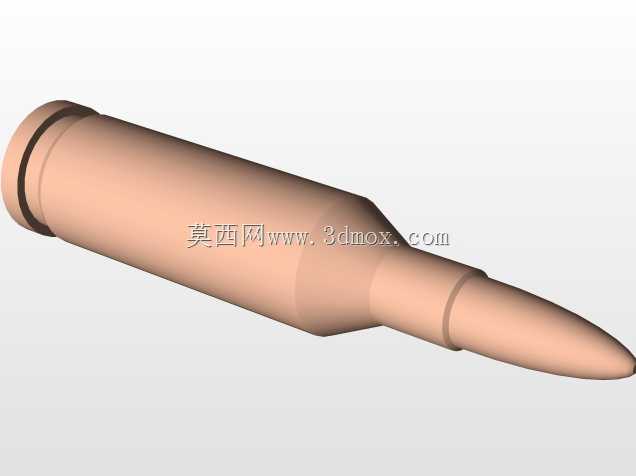

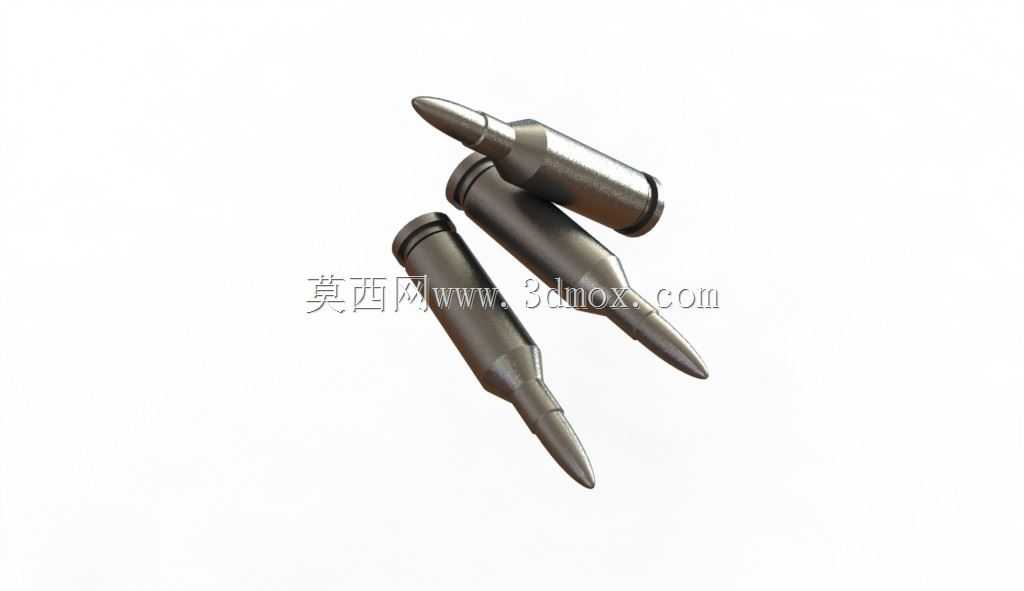

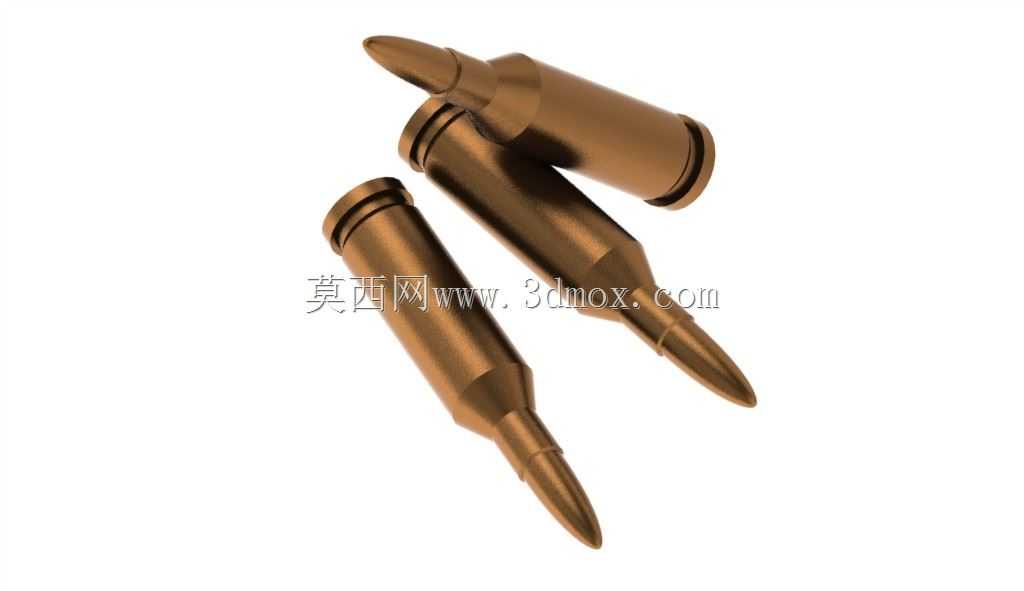

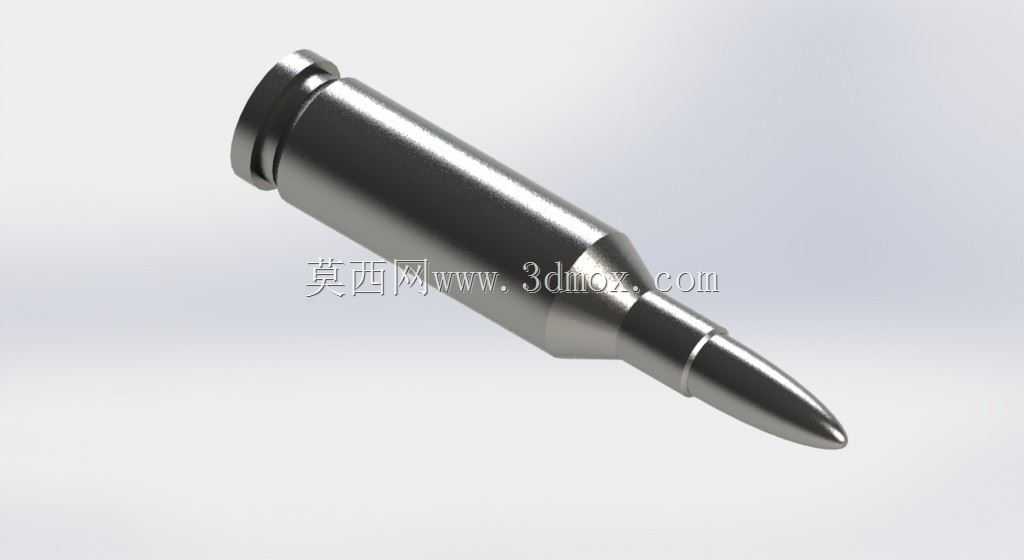

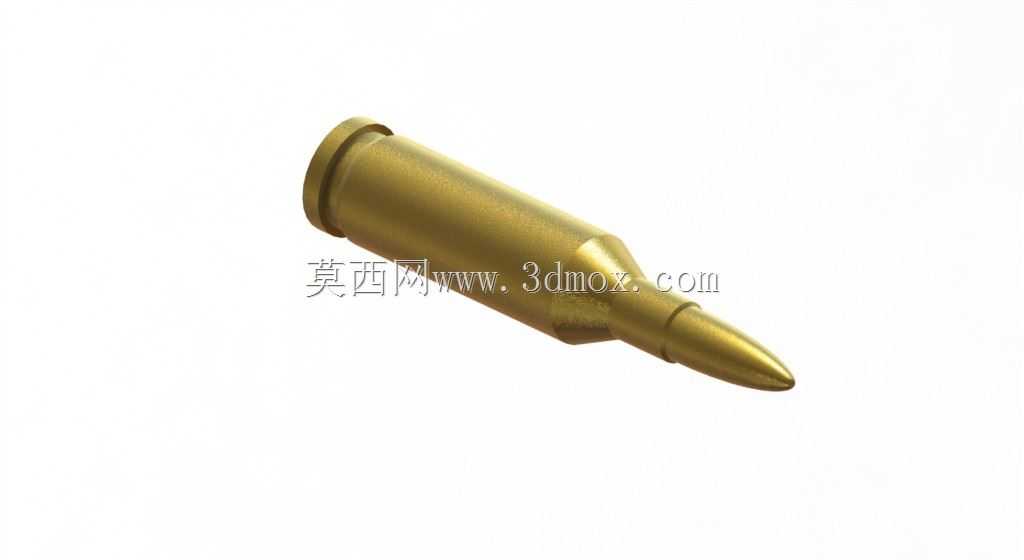

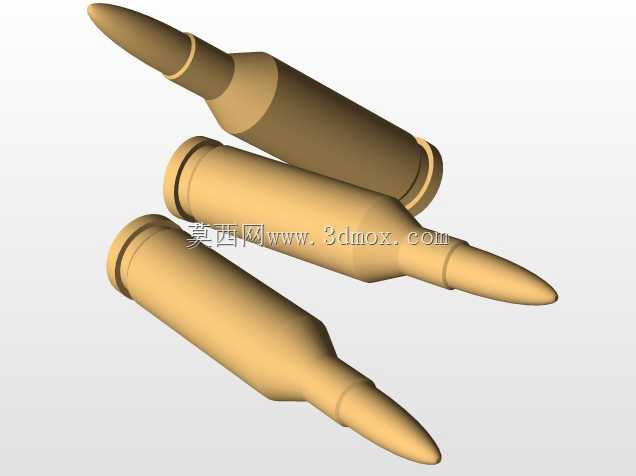

该模型还原的是常规轻武器配用的制式步枪子弹结构，在轻武器研发、战术模拟训练、军工科普教具、影视道具预演等场景中均有实际应用价值。从结构功能来看，这类子弹整体由弹头、弹壳、发射药、底火四个核心部分组成，模型完整还原了各部分的装配边界：弹头采用流线型尖部设计，弧形过渡段的曲率经过优化，能够在飞行过程中有效降低空气阻力，保证弹道稳定性，弹头尾部的锥段与弹壳口部采用过盈配合结构，装配后可保证密封性能，避免发射药受潮同时承受击发时的初始膛压。弹壳部分采用瓶形收口结构，相比直筒弹壳能够在有限的弹体长度内容纳更多发射药，适配步枪的高膛压发射需求，弹壳底部的底缘凸台结构，是供弹过程中抽壳钩的卡合位置，抽壳钩在枪械后坐行程中勾住该凸台，将击发后的弹壳从弹膛内抽出完成抛壳动作，底火室位于弹壳底部中心位置，尺寸与枪械击针的撞击行程、撞击端面尺寸完全匹配，能够保证击针撞击时可靠发火，点燃弹壳内部的发射药。建模过程中以实际测绘的弹体轮廓为基准，采用旋转凸台作为基础建模方式，先绘制弹体的半剖面轮廓线，对弹头弧形段、弹壳斜肩、弹壳筒体、底缘凸台各段的衔接处做相切约束，避免出现应力集中的棱角结构，旋转生成基础实体后，再对弹壳口部的收口位置、底火室的环形压痕、弹头被甲的结合线做细节特征处理，保证外观与实装结构一致。从安装边界来看，该弹的整体外径、弹壳长度、弹头伸入弹膛的长度尺寸均适配对应口径步枪的弹膛、供弹坡、弹匣容弹空间尺寸，在供弹过程中，弹壳斜肩会先与弹膛内的定位锥面贴合，完成轴向定位，保证底火与击针对中，不会出现击发偏差。这类模型在结构设计工作中，可用于验证供弹机构的进弹路径合理性，检查抽壳钩、抛壳挺与弹体的干涉情况，也可用于弹道仿真前的实体模型导入，为外弹道计算提供准确的外形参数，在教学场景中可拆解展示各部分的装配关系，帮助学习者理解轻武器弹药的击发工作原理。
