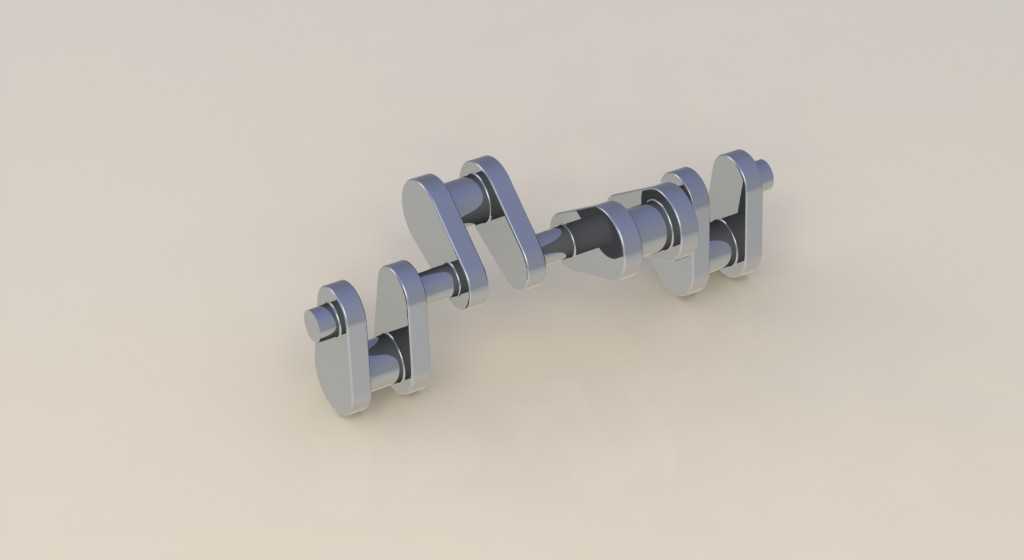

发动机曲柄与凸轮组合式传动转轴结构

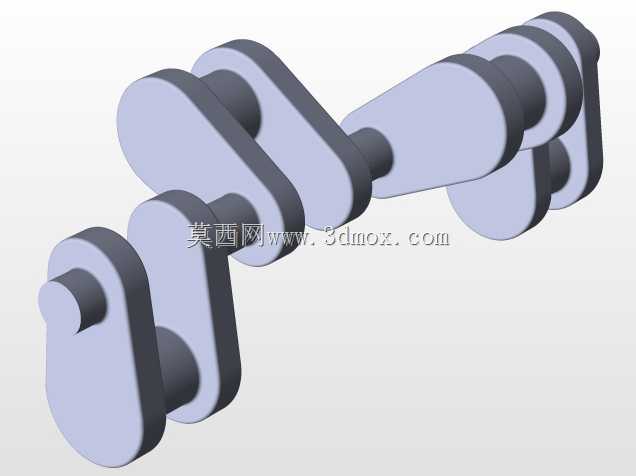

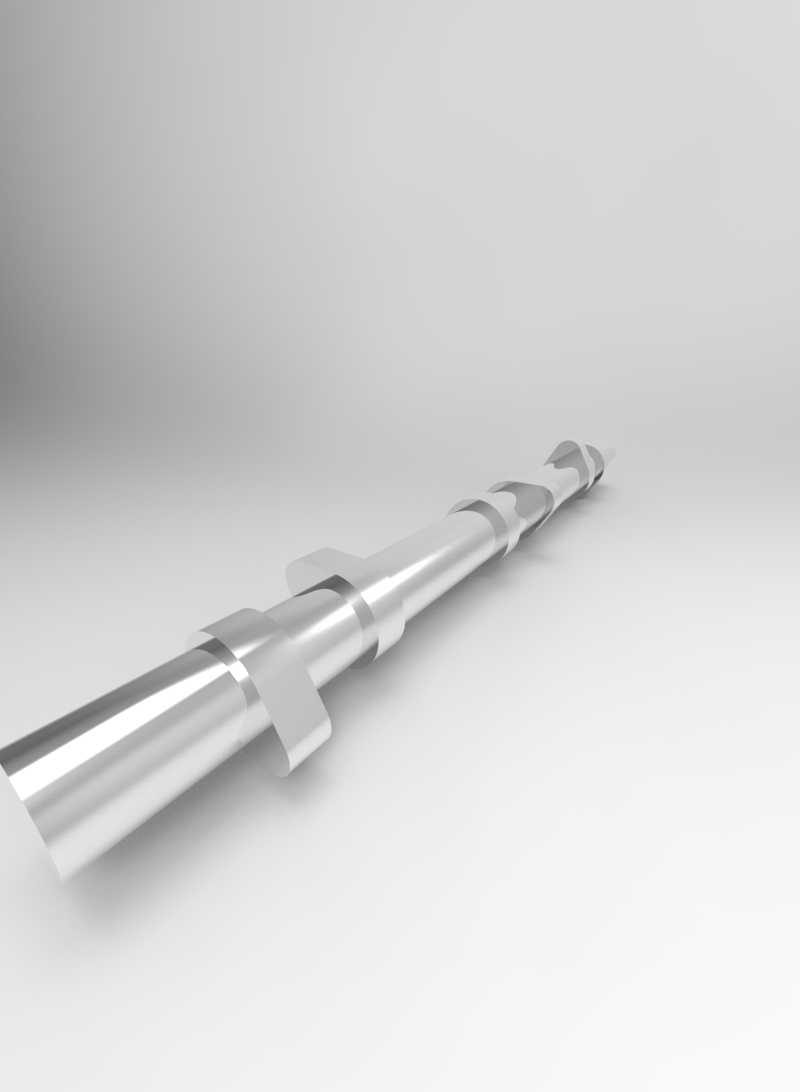

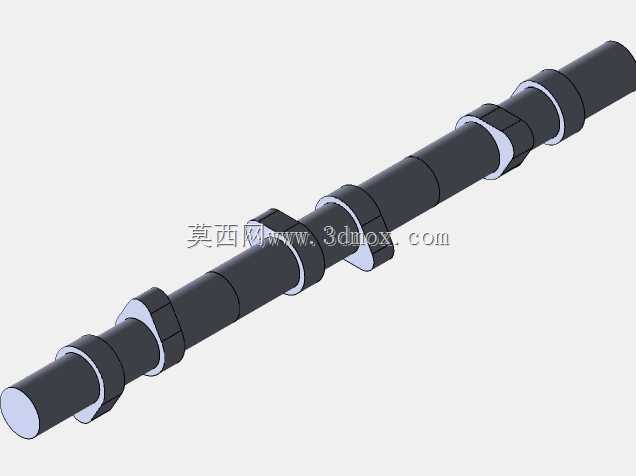

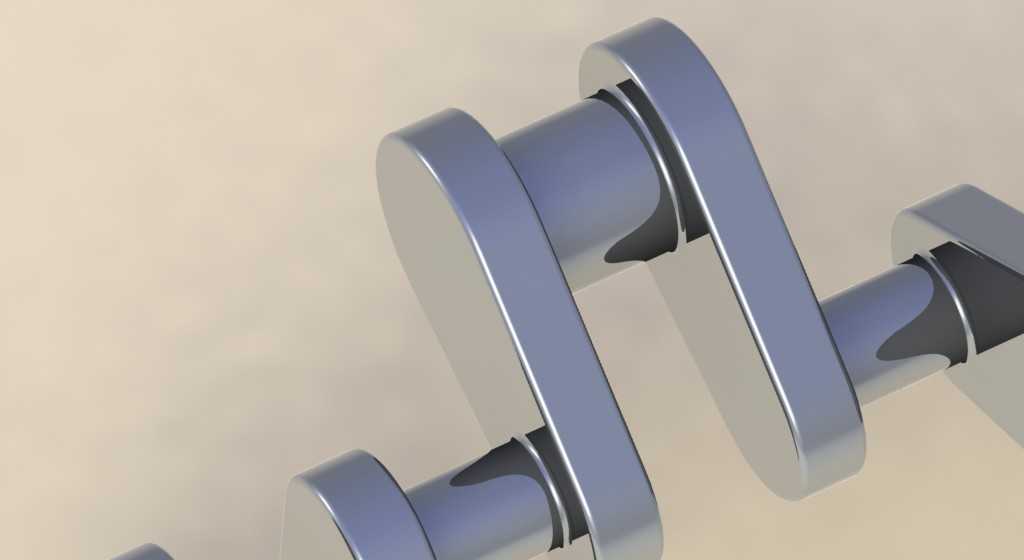

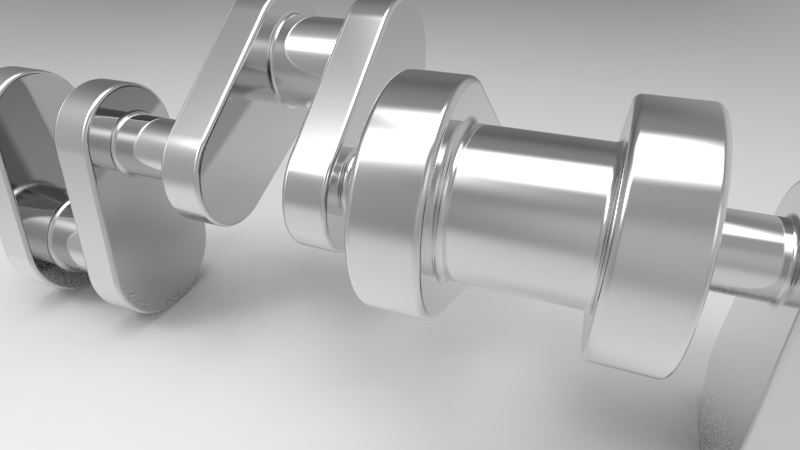

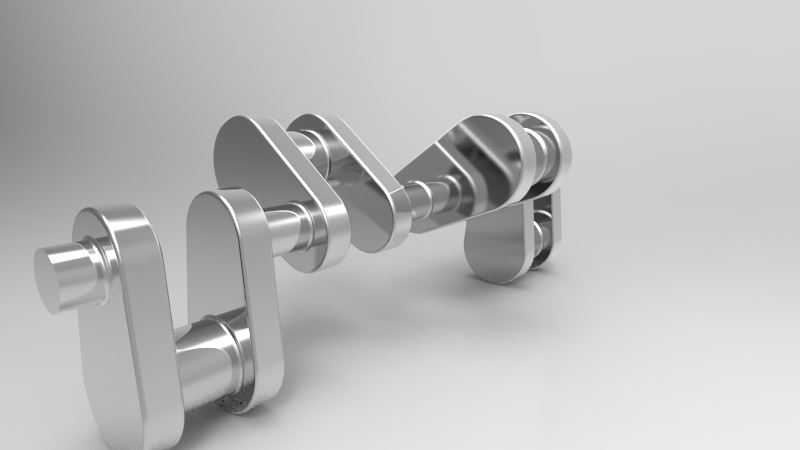

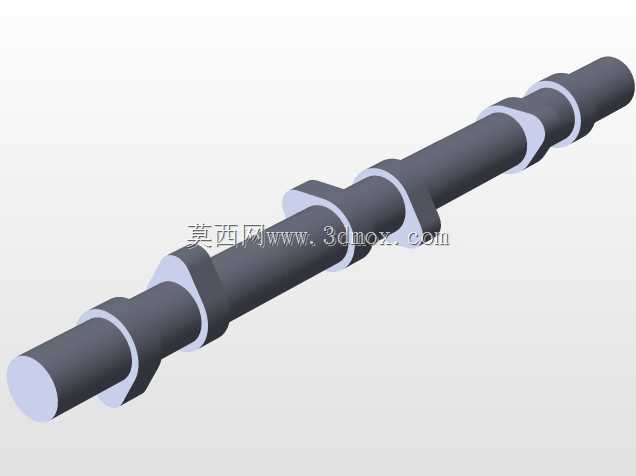

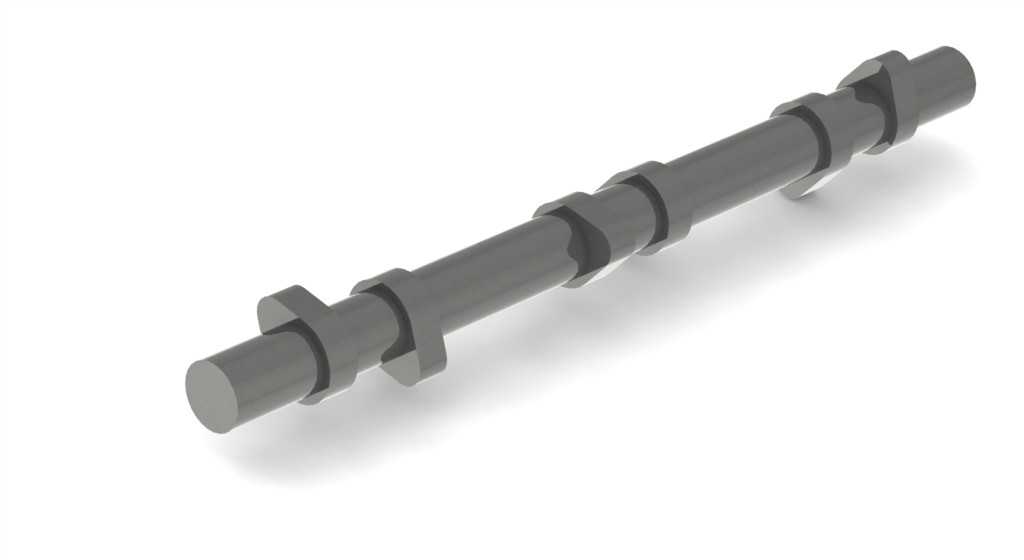

这类组合式转轴结构常被应用在中小吨位起重设备的动力输出端与内燃发动机的配气、动力转换区段，核心作用是完成旋转运动与直线往复运动的精准转换，同时承担动力传递过程中的扭矩载荷。从实际工况来看，起重设备起升机构的动力匹配中，该类轴件需要兼顾低速大扭矩输出时的结构刚性，以及往复动作切换时的动平衡稳定性，避免轴系在频繁启停的吊装作业中出现挠曲变形或者连接位松脱。设计过程中首先要明确安装边界：主轴颈的同轴度公差需要控制在0.02mm以内，各曲柄销的相位角偏差不能超过±0.5°，否则会导致连杆往复动作卡滞，或是凸轮驱动的气门启闭时序错位，直接影响动力输出效率甚至引发机构撞损。外形尺寸上，主轴段的直径需要匹配对应轴承座的安装孔径，曲柄臂的厚度要根据额定起升扭矩核算抗弯截面模量，凸轮型线的升程段需要平滑过渡，减少从动件接触时的冲击载荷，避免长期运行后出现型面点蚀磨损。实际装配时，轴件两端的轴向定位台阶需要和端盖的止口尺寸完全契合，预留的热膨胀间隙要根据作业环境的温度区间调整，通常在0.1-0.3mm区间，防止高温运行时轴件伸长顶压轴承造成抱轴故障。从功能特性来说，该结构将动力转换的曲柄段和时序控制的凸轮段集成在同一根轴体上，减少了分体式装配的对接误差，也压缩了整个动力舱的安装空间，对于布置空间紧凑的小型起重设备、移动式动力机组来说，能有效降低整机的结构重量。建模过程中需要重点处理各轴段过渡位置的圆角，避免应力集中，尤其是曲柄销和主轴颈连接的圆角区域，是整个轴件疲劳失效的高发位置，圆角半径通常取轴径的1/10左右，同时要保证表面粗糙度达到Ra1.6以下，减少应力集中源。在设备运行过程中，该轴件需要配合压力润滑系统，各轴颈位置的油孔位置要避开载荷承载区，保证润滑油膜能持续形成，降低运转过程中的摩擦损耗。针对起重作业频繁正反转的工况，轴件的键槽位置需要对称布置，平键的配合公差选取过渡配合，避免正反转切换时出现键侧冲击磨损。凸轮段的型面需要和从动挺柱的接触面做匹配修形，考虑运转时的弹性变形量，预留适当的补偿量，保证实际动作时序和设计值一致。
